11

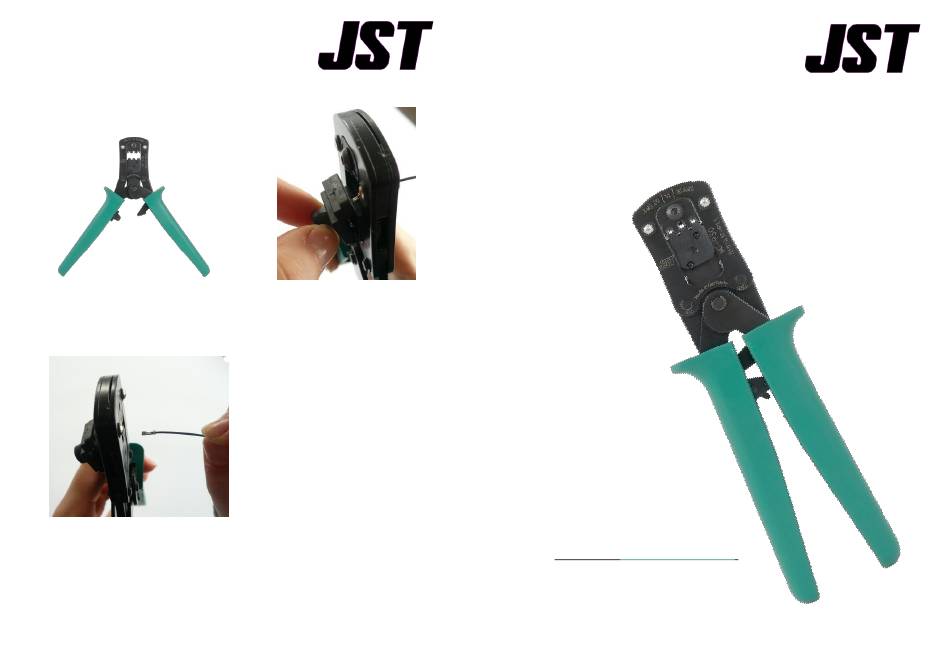

Open the tool.
Werkzeug öffnen.
13
Remove the crimped contact.
Gecrimpten Kontakt entnehmen.
12
Loosen the flap locator.
Schwenkanschlag lösen.
Instruction
Crimp
Tool/Crimp-Werkzeug
Application/Anwendungsbereich:
Mit d
For processing of JST contacts
Zur Verarbeitung der JST Kontakte
SVH-41T-P1.1
AWG 20-16
Manual/Bedienungsanleitung

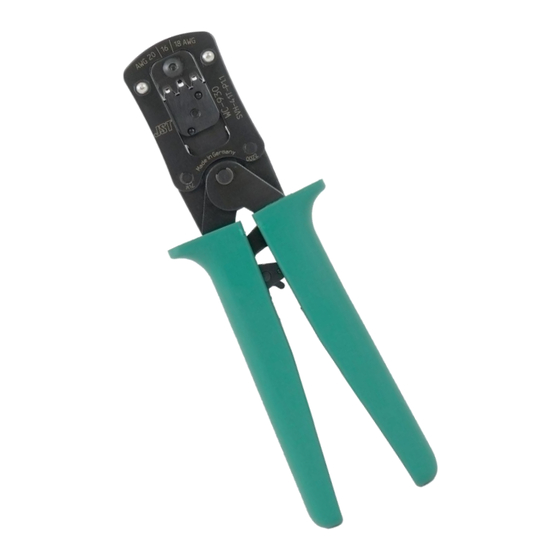

CS 10 – WC 930
Advertisement
Related Manuals for JST CS10-WC930
Summary of Contents for JST CS10-WC930
- Page 1 CS 10 – WC 930 Crimp Tool/Crimp-Werkzeug Open the tool. Loosen the flap locator. Werkzeug öffnen. Schwenkanschlag lösen. Remove the crimped contact. Gecrimpten Kontakt entnehmen. Application/Anwendungsbereich: Mit d For processing of JST contacts Zur Verarbeitung der JST Kontakte SVH-41T-P1.1 AWG 20-16...
- Page 2 AWG 20 AWG 18 AWG 16 Close the tool lightly until the contact The contact lies in the centre of is held (1. Ratchet Lever) the respective profile. Open the tool. Click out the Flap Werkzeug leicht vorschließen, bis Kontakt liegt zur Mitte des Werkzeug öffnen.
