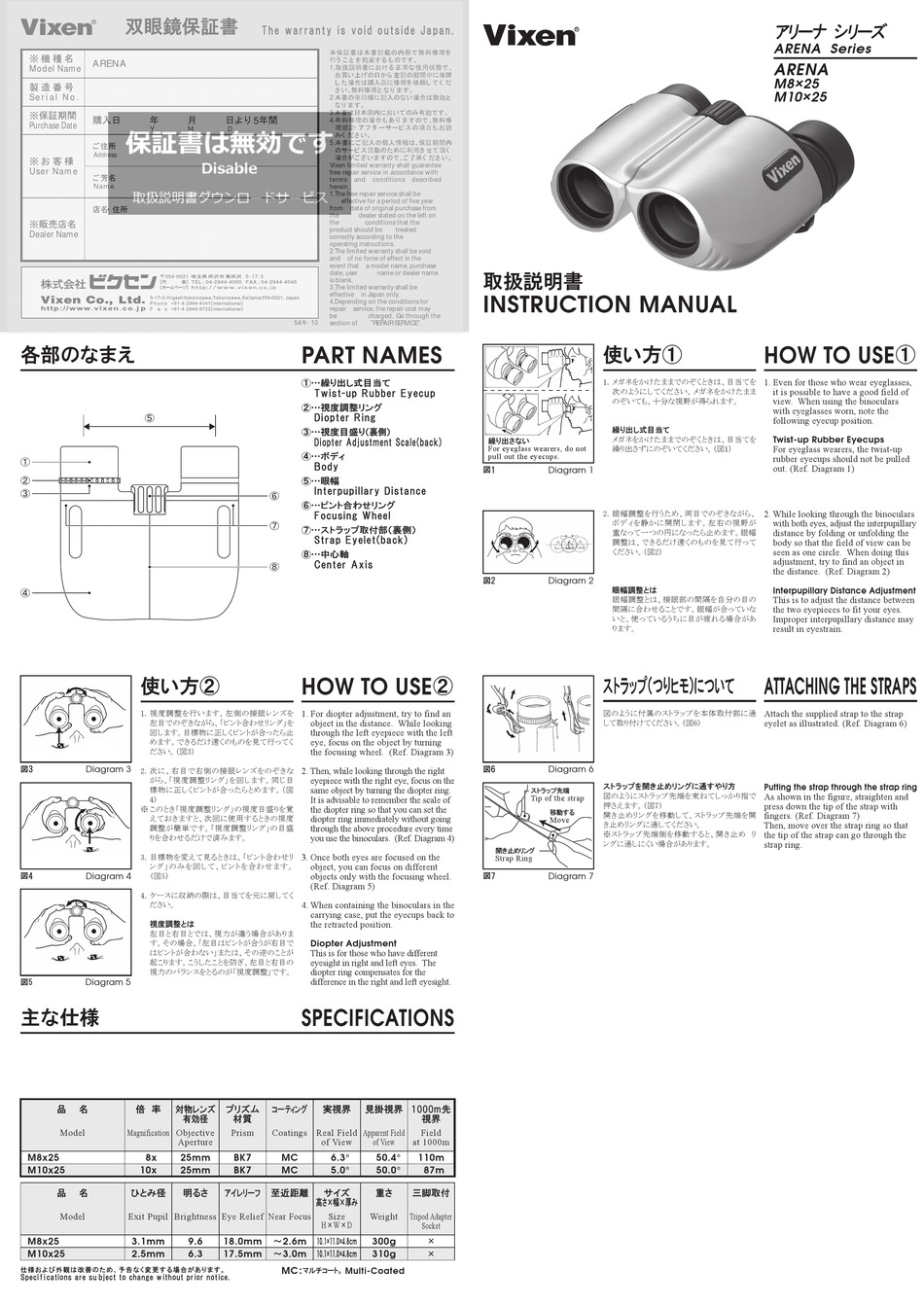

Vixen ARENA Series Instruction Manual

双眼鏡保証書
※ 機 種 名 A R E NA
Model Name
製 造 番 号
S e r i a l N o .
※保証期間 購入日 年 月 日よ り 5年間
Purchase Date
Y M D
ご 住所
Address
※ お 客 様
U s e r N a m e
ご 芳名
N a m e
店名 ・ 住所
※販売店名
Dealer Name
各部のなまえ
⑤
①
②
③
④
使い方②
1. 視度調整を行います。左側の接眼レンズを
左目でのぞきながら、「ピント合わせリング」を
回します。目標物に正しくピントが合ったら止
めます。できるだけ遠くのものを見て行ってく
ださい。（図3）
Diagram 3
図 3
2. 次に、右目で右側の接眼レンズをのぞきな
がら、「視度調整リング」を回します。同じ目
標物に正しくピントが合ったらとめます。（図
4）
※ このとき「視度調整リング」の視度目盛りを覚
えておきますと、次回に使用するときの視度
調整が簡単です。「視度調整リング」の目盛
りを合わせるだけで済みます。
3. 目標物を変えて見るときは、「ピント合わせリ
ング」のみを回して、ピントを合わせます。
Diagram 4
図 4
（図5）
4. ケースに収納の際は、目当てを元に戻してく
ださい。
視度調整とは
左目と右目とでは、視力が違う場合がありま
す。その場合、「左目はピントが合うが右目で
はピントが合わない」または、その逆のことが
起こります。こうしたことを防ぎ、左目と右目の
視力のバランスをとるのが「視度調整」です。
Diagram 5
図5
主な仕様
品 名 倍 率 対物レンズ
有効径
Model Magnification Objective
Aperture
M8x25 8x 25mm
M10x25 10x 25mm
品 名 ひとみ径 明るさ
Model Exit Pupil Brightness
M8x25 3.1mm 9.6
M10x25 2.5mm 6.3
仕様および外観は改善のため、予告なく変更する場合があります。
Speci f i cations are su bject to change w ithout prior notice.
The warranty is void outside Japan.
本保証書は本書記載の内容で 無料修理を
行う こ と を 約束する も ので す。
1.取扱説明書に おける 正常な 使用状態で 、
お買い上げの日から 左記の期間中に故障
し た場合は購入店に修理を 依頼し て く だ
さ い。無料修理と な り ま す。
2.本書の※印横に記入のな い場合は無効と
な り ま す。
3.本書は日本国内において のみ有効で す。
4.有料修理の場合も あ り ま すので 、無料修
理規定 ・ ア フ タ ーサービ ス の項目も お読
みく ださ い。
5.本書に ご 記入の個人情報は、保証期間内
のサービ ス 活動のために利用さ せて 頂く
場合がご ざ いま すので 、ご 了承く ださ い。
Vixen limited warranty shall guarantee
free repair service in accordance with
terms and conditions
herein.
1.The free repair service shall be
effective for a period of five year
from date of original purchase from
the dealer stated on the left on
the conditions that the
product should be treated
correctly according to the
operating instructions.
2.The limited warranty shall be void
and of no force of effect in the
event that a model name, purchase
date, user name or dealer name
is blank.
3.The limited warranty shall be
effective in Japan only.
4.Depending on the conditions for
repair service, the repair cost may
be charged. Go through the
54キ‐ 10 section of "REPAIR SERVICE".

PART NAMES

①...繰り出し式目当て
Twist-up Rubber Eyecup
②...視度調整リング
Diopter Ring
③...視度目盛り（裏側）
Diopter Adjustment Scale(back)
④...ボディ
Body
⑤...眼幅
Interpupillary Distance
⑥
⑥...ピント合わせリング
Focusing Wheel
⑦
⑦...ストラップ取付部（裏側）
Strap Eyelet(back)
⑧...中心軸
Center Axis
⑧

HOW TO USE

1. For diopter adjustment, try to find an
object in the distance. While looking
through the left eyepiece with the left
eye, focus on the object by turning
the focusing wheel. (Ref. Diagram 3)
2. Then, while looking through the right
eyepiece with the right eye, focus on the
same object by turning the diopter ring.
It is advisable to remember the scale of
the diopter ring so that you can set the
diopter ring immediately without going
through the above procedure every time
you use the binoculars. (Ref. Diagram 4)
3. Once both eyes are focused on the
object, you can focus on different
objects only with the focusing wheel.
(Ref. Diagram 5)
4. When containing the binoculars in the
carrying case, put the eyecups back to
the retracted position.
Diopter Adjustment
This is for those who have different
eyesight in right and left eyes. The
diopter ring compensates for the
difference in the right and left eyesight.

SPECIFICATIONS

プリズム コーティング 実視界 見掛視界
材質
Prism Coatings Real Field Apparent Field
of View of View
BK7 MC 6.3° 50.4°
BK7 MC 5.0° 50.0°
アイレリーフ 至近距離 サイズ 重さ
高さ×幅×厚み
Eye Relief Near Focus Size Weight
H×W×D
18.0mm 10.1×11.0×4.8cm 300g
〜2.6m
17.5mm 10.1×11.0×4.8cm 310g
〜3.0m
MC ：
Multi-Coated
マルチコート。
described
取扱説明書
INSTRUCTION MANUAL
繰り出さない
For eyeglass wearers, do not
pull out the eyecups.
Diagram 1
図 1
Diagram 2
図 2
②
Diagram 6
図 6
ストラップ先端
Tip of the strap
移動する
Move
開き止めリング
Strap Ring
Diagram 7
図 7
1000m先
視界
Field
at 1000m
110m
87m
三脚取付
Tripod Adapter
Socket
×
×
アリーナ シリーズ
ARENA Series
ARENA
M8×25
M10×25
HOW TO USE
使い方①
1. Even for those who wear eyeglasses,
1. メガネをかけたままでのぞくときは、目当てを
it is possible to have a good field of
次のようにしてください。メガネをかけたまま
view. When using the binoculars
のぞいても、十分な視野が得られます。
with eyeglasses worn, note the
following eyecup position.
繰り出し式目当て
Twist-up Rubber Eyecups
メガネをかけたままでのぞくときは、目当てを
For eyeglass wearers, the twist-up
繰り出さずにのぞいてください。（図1）
rubber eyecups should not be pulled
out. (Ref. Diagram 1)
2. While looking through the binoculars
2. 眼幅調整を行うため、両目でのぞきながら、
with both eyes, adjust the interpupillary
ボディを静かに開閉します。左右の視野が
distance by folding or unfolding the
重なって一つの円になったら止めます。眼幅
body so that the field of view can be
調整は、できるだけ遠くのものを見て行って
seen as one circle. When doing this
ください。（図2）
adjustment, try to find an object in
the distance. (Ref. Diagram 2)
Interpupillary Distance Adjustment
眼幅調整とは
This is to adjust the distance between
眼幅調整とは、接眼部の間隔を自分の目の
the two eyepieces to fit your eyes.
間隔に合わせることです。眼幅が合っていな
Improper interpupillary distance may
いと、使っているうちに目が疲れる場合があ
result in eyestrain.
ります。

ATTACHING THE STRAPS

ストラップ（つりヒモ）について
Attach the supplied strap to the strap
図のように付属のストラップを本体取付部に通
eyelet as illustrated. (Ref. Diagram 6)
して取り付けてください。（図6）
Putting the strap through the strap ring
ストラップを開き止めリングに通すやり方
As shown in the figure, straighten and
図のようにストラップ先端を束ねてしっかり指で
press down the tip of the strap with
押さえます。（図7）
fingers. (Ref. Diagram 7)
開き止めリングを移動して、ストラップ先端を開
Then, move over the strap ring so that
き止めリングに通してください。
the tip of the strap can go through the
※ストラップ先端側を移動すると、開き止め リ
strap ring.
ングに通しにくい場合があります。
①
