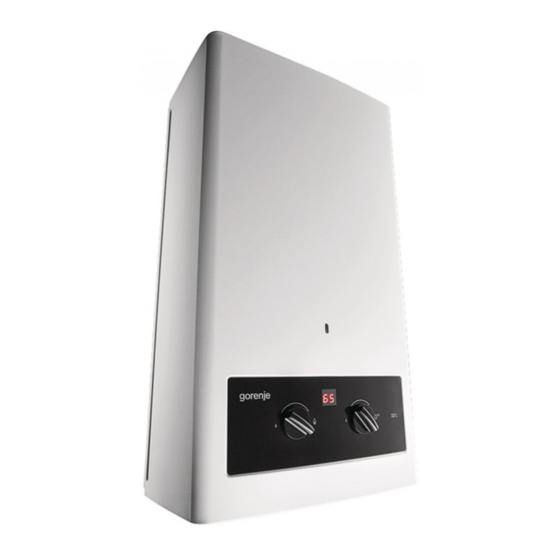

Summary of Contents for Gorenje GWH NNBWC Series
- Page 1 ИНСТРУКЦИЯ Gorenje GWH10NNBWC...
- Page 2 GAS WATER HEATER – USER MANUAL AND INSTALLATION INSTRUCTIONS ГАЗОВИЙ ВОДОНАГРІВАЧ – ІНСТРУКЦІЯ З МОНТАЖУ ТА ЕКСПЛУАТАЦІЇ ГАЗОВЫЙ ВОДОНАГРЕВАТЕЛЬ – РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ...
- Page 3 English GWH --NNBWC G20 2013 with regulation Before using your gas water heater, please read this manual carefully and keep it for future reference. FLUE-TYPE GAS WATER HEATER USER MANUAL INSTALLATION INSTRUCTIONS Read This Manual Inside you will find many helpful hints on how to use and maintain your gas water heater properly.
-
Page 4: Table Of Contents
CONTENTS USER MANUAL Sociable remark ....................... 3 Safety precautions ....................4 Features ........................6 Temperature / power adjustment ................7 INSTALLATION INSTRUCTIONS Safety precautions ....................8 Description of the appliance ................... 11 Installation requirements ..................13 Installation method ....................14 Commissioning ...................... -
Page 5: User Manual Sociable Remark
USER MANUAL Sociable remark When using this gas water heater, the following information’s must be followed: DISPOSAL: Do not dispose this product as unsorted municipal waste. Collection of such waste separately for special treatment is necessary. It is prohibited to dispose of this appliance in domestic household waste. For disposal, there are several possibilities: •... -
Page 7: Safety Precautions
USER MANUAL Safety precautions Please contact local gas company, gas management department or an authorized installer for installing gas water heater. Failure to install the appliance in accordance with all current regulations can result in fierce hazard on user’s life. Failure to install the appliance in accordance with all current regulations can result in the guarantee becoming void. - Page 8 USER MANUAL Do not use insecticides, solvents or aggressive detergents to clean the appliance. Damage to plastic and painted parts. Do not allow children or inexperienced individuals to operate the appliance. Damage to the appliance caused by improper use. If you detect a smell of burning or smoke coming from the appliance, disconnect it from the electricity supply, turn off the main gas valve, open all windows and call for assistance.
-
Page 9: Features
USER MANUAL Features 1. AUTOMATIC OPERATION • When you turn on the hot water tap or a shower, hot water will be produced instantly. • Independent control of water flow and gas flow makes it easy to regulate water temperature. 2. -
Page 10: Temperature / Power Adjustment
USER MANUAL Temperature / power adjustment 1. Adjustment of water temperature (flow) The temperature regulation knob can be used to adjust the volume of water circulation. This operation can change temperature of hot water. If you want to increase the temperature of hot water, please turn the regulator of water temperature counterclockwise. -
Page 11: Installation Instructions Safety Precautions
INSTALLATION INSTRUCTIONS Safety precautions Please contact local gas company, gas management department or an authorized installer for installing gas water heater. Failure to install the appliance in accordance with all current regulations can result in fierce hazard on user’s life. Carbon monoxide detector must be installed in the same room as gas water heater. - Page 13 INSTALLATION INSTRUCTIONS Make sure any portable ladders are positioned securely, that they are suitably strong and that the steps are intact and not slippery and do not wobble when someone climbs them. Ensure someone provides supervision at all times. Personal injury caused by falling from a height or cuts (stepladders shutting accidentally).
- Page 14 INSTALLATION INSTRUCTIONS Reset all the safety and control functions affected by any work performed on the appliance and make sure they operate correctly before restarting the appliance. Explosions, fires or asphyxiation caused by gas leaks or an incorrect flue gas exhaust.
-
Page 15: Description Of The Appliance
INSTALLATION INSTRUCTIONS Description of the appliance 1. Gas and water knobs 17. Thermostat fixed plate 2. Front cover 18. Installation plate 3. Gas, water valve assembly 19. Thermostat 80°C 4. Gas, water valve bracket 20. Ignition plate 5. Battery box 21. - Page 16 INSTALLATION INSTRUCTIONS Structure and dimensions 350 mm 636 mm 110 mm Flue duct Front cover Flame check window Display Water flow control Flame regulator Cold water inlet Hot water outlet Gas inlet Battery box Note: This picture is for reference only.
-
Page 17: Installation Requirements
INSTALLATION INSTRUCTIONS Installation requirements • The gas water heater cannot be installed in bedroom, basement, bathroom or any other place with poor ventilation. To assure enough fresh air, an air inlet with an area of at least 300 cm should be installed in the room in which gas water heater is installed. -
Page 19: Installation Method
INSTALLATION INSTRUCTIONS Installation method 1. Installation of main body Drill holes in the wall according to the dimensions of the gas water heater and fix the M6 expansion bolts. Hang up the hanging bracket slot of the gas water heater on the expansion bolt. - Page 20 INSTALLATION INSTRUCTIONS 3. Installation of gas pipe • The size gas connector is G1/2 or G3/4, depends on the model. • The pipeline system should reach minimum rated gas pressure value for the heater to perform the rated thermal load. •...
-
Page 21: Commissioning
INSTALLATION INSTRUCTIONS Commissioning Once the gas water heater installation has been completed, it is necessary to commission the appliance as follows: 1. Gas supply installation: Inspect the entire installation including the meter, test for tightness and purge in accordance with current regulation. 2. -
Page 22: Repair And Maintenance
INSTALLATION INSTRUCTIONS Repair and maintenance Note: All the repair and maintenance must be carried out by authorized technicians. The maintenance of the water heater must be fulfilled at least once a year. It is recommended to carry out the maintenance after a period of heating operation. The maintenance and repair must be kept in record. - Page 23 INSTALLATION INSTRUCTIONS 3. Cleaning the housing of a gas water heater Warning! A cloth dampened with cold water may be used on the indoor unit if it is very dirty. Then wipe it with a dry cloth. Do not use a chemically treated cloth or duster to clean the unit. Do not use gasoline, thinner, polishing powder, or similar solvents for cleaning.
-
Page 25: Troubleshooting
TROUBLESHOOTING Trouble Couse What should be done? No flame. Different type of gas as Use correct gas. fuel Air in the gas pipes Open and close hot water tap for several times. Unsuitable gas pressure. Contact gas providing company. Battery is empty or placed Replace the battery. -
Page 26: Specification
No.13, Jianye Mid-Road, Shunde High-Tech Industry Development Zone, Ronggui, Shunde, Address of the factory-producer Foshan, Guangdong, China Address of the company who placed the Gorenje, d.d. order Partizanska 12, 3503 Velenje, Slovenia Technical specification Rated heating power [kW] Max power output [kW]... - Page 27 Українська GWH --NNBWC G20 2013 Будь ласка, уважно прочитайте цю інструкцію перед початком експлуатації газового водонагрівача. Зберігайте її впродовж усього періоду використання приладу. ГАЗОВИЙ ВОДОНАГРІВАЧ З ПІДКЛЮЧЕННЯМ ДО ДИМОХОДУ ІНСТРУКЦІЯ З МОНТАЖУ ТА ЕКСПЛУАТАЦІЇ Прочитайте цю інструкцію У ній наведено чимало корисних порад щодо правильного використання та обслуговування...
- Page 28 ЗМІСТ ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ Важливі зауваження ....................3 Заходи безпеки ....................... 4 Конструктивні особливості ..................6 Налаштування температури/рівня потужності ............. 7 ІНСТРУКЦІЇ З МОНТАЖУ Заходи безпеки ....................... 8 Опис приладу ......................11 Вимоги до монтажу ....................13 Метод монтажу ....................14 Пуск...
-
Page 29: Інструкція З Експлуатації Важливі Зауваження
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ Важливі зауваження Користуючися газовим водонагрівачем, слід враховувати наступне: УТИЛІЗАЦІЯ: Заборонено викидати відпрацьований прилад до несортованого побутового сміття. Такі відходи потребують роздільного збирання та подальшої спеціальної обробки. Заборонено утилізувати прилад разом із побутовими відходами. Замість цього прилад необхідно повернути до пункту збору для переробки електричного... -
Page 31: Заходи Безпеки
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ Заходи безпеки Для монтажу газового водонагрівача зверніться до місцевої газової компанії або запросіть кваліфікованого фахівця, який має відповідний дозвіл. Недотримання чинних правил безпеки під час монтажу приладу може становити загрозу життю користувача. Недотримання чинних правил безпеки під час монтажу може потягти за собою визнання... - Page 32 ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ Під час чищення водонагрівача не використовуйте інсектицидів, розчинників або абразивних миючих засобів. Вони шкодять пластиковим та фарбованим частинам приладу. Не дозволяйте дітям та недосвідченим особам користуватися водонагрівачем. Неправильна експлуатація може стати причиною того, що водонагрівач вийде з ладу. Якщо...
-
Page 33: Конструктивні Особливості
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ Конструктивні особливості 1. РОБОТА В АВТОМАТИЧНОМУ РЕЖИМІ • При включенні крану гарячої води або душу гаряча вода подається негайно. • Незалежне регулювання водного і газового потоку полегшує налаштування температури води. 2. ІННОВАЦІЙНІ РІШЕННЯ • Надтонкий, з красивим дизайном, легкий для монтажу. •... -
Page 34: Налаштування Температури/Рівня Потужності
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ Налаштування температури/рівня потужності 1. Налаштування температури води (потоку) Регулятор температури використовується для налаштування об’єму води, що подається. Для збільшення температури поверніть регулятор проти годинникової стрілки. Для зменшення температури води поверніть регулятор за годинниковою стрілкою. Попередження! Вода температурою понад 50°C може стати причиною сильного опіку. Завжди... -
Page 35: Інструкції З Монтажу Заходи Безпеки
ІНСТРУКЦІЇ З МОНТАЖУ Заходи безпеки Для монтажу газового водонагрівача зверніться до місцевої газової компанії або запросіть кваліфікованого фахівця, який має відповідний дозвіл. Недотримання чинних правил безпеки під час монтажу приладу може становити загрозу життю користувача. У приміщенні, де встановлено газовий водонагрівач, має бути встановлено... - Page 37 ІНСТРУКЦІЇ З МОНТАЖУ Переконайтесь у безпеці переносних драбин на предмет їхньої стійкості, наявності усіх сходинок, що не мають бути слизькими та хиткими. Стежте, щоб роботи весь час проводилися із страховкою. Падіння з висоти або поріз (у разі раптового складання драбини) можуть стати...
- Page 38 ІНСТРУКЦІЇ З МОНТАЖУ Після закінчення монтажу перезавантажте усі системи безпеки та контролю і переконайтесь, що всі датчики працюють справно перед увімкненням водонагрівача. Витік газу або проблеми з витяжним обладнанням можуть призвести до вибуху, пожежі та отруєння газом. Неконтрольований процес експлуатації може...
-
Page 39: Опис Приладу
ІНСТРУКЦІЇ З МОНТАЖУ Опис приладу 1. Регулятори газу й води 13. Панель запального пристрою 2. Передня панель 14. Муфта запального пристрою 3. Клапани газу й води у зборі 15. Пальник у зборі 4. Кронштейн клапанів газу й води 16. Ущільнювач 5. - Page 40 ІНСТРУКЦІЇ З МОНТАЖУ Структура й габарити 350 мм 636 мм 110 мм Димохід Передня панель Вічко контролю полум’я Дисплей Контроль зливу води Регулятор полум’я Вхід холодної Вихід гарячої води води Вхід газу Відсік для батарейок Примітка: цей малюнок наведено з метою ознайомлення.
-
Page 41: Вимоги До Монтажу
ІНСТРУКЦІЇ З МОНТАЖУ Вимоги до монтажу • Водонагрівач не можна встановлювати у спальнях, підвалах, ванних кімнатах та інших приміщеннях з недостатньою вентиляцією. Для забезпечення достатнього притоку свіжого повітря у приміщенні, де встановлено водонагрівач, має бути вентиляційне вікно розміром не менше 300 cм . -
Page 43: Метод Монтажу
ІНСТРУКЦІЇ З МОНТАЖУ Метод монтажу 1. Монтаж корпусу Просвердліть у стіні отвори згідно з габаритами водонагрівача, вставте в отвори розпірні гвинти. Установіть на гвинти головний кронштейн водонагрівача. Зафіксуйте кріплення гайками. Нижні кронштейни закріпіть двома пластиковими розпірними гвинтами. 2. Монтаж труб підводу води •... - Page 44 ІНСТРУКЦІЇ З МОНТАЖУ 3. Монтаж газових труб • Діаметр сполучень підводу газу - G1/2 або G3/4, залежно від моделі. • Система орієнтована на досягнення проектного теплового навантаження за мінімально допустимого тиску газу в мережі. • Перед підключенням приладу необхідно ретельно промити та продути водні...
-
Page 45: Пуск В Експлуатацію
ІНСТРУКЦІЇ З МОНТАЖУ Пуск в експлуатацію Пуск в експлуатацію по закінченню монтажу відбувається наступним чином. 1. Підключення газу: Згідно з чинними нормами, перевірте якість підключення за допомогою відповідного датчика, тесту на міцність та відсутність повітря в системі. 2. Підключення води: Перевірте... -
Page 46: Ремонт І Технічне Обслуговування
ІНСТРУКЦІЇ З МОНТАЖУ Ремонт і технічне обслуговування Примітка: Ремонт і технічне обслуговування повинні проводити лише уповноважені фахівці. Технічне обслуговування водонагрівача треба проводити не рідше, ніж один раз на рік. Також рекомендується проводити технічне обслуговування після циклу інтенсивного користування водонагрівачем. Необхідно зберігати інформацію про проведення ремонтів... - Page 47 ІНСТРУКЦІЇ З МОНТАЖУ Щоб потім знову можна було користуватися приладом, пригвинтіть назад зливний вентиль, відкрийте клапан на вході холодної води та зачекайте, допоки вода не поллється безперервно з усіх кранів. 3. Чищення корпусу газового водонагрівача Попередження! У разі сильного забруднення зовнішні частини приладу можна чистити ганчіркою, змоченою...
-
Page 49: Несправності Та Методи Їх Усунення
НЕСПРАВНОСТІ ТА МЕТОДИ ЇХ УСУНЕННЯ Несправність Імовірна причина Метод усунення Пальник не Неправильний тип газу Використовуйте розгоряється. належний тип газу. Повітря в газових трубах Декілька разів відкрийте й закрийте кран гарячої води. Тиск газу не відповідає Звертайтесь до газової нормам. компанії. -
Page 50: Технічні Характеристики
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Технічні характеристики Фірма gorenje Найменування моделі GWH 10NNBWC Гуандонг Ванвард Нью Електрік Ко., Лтд., 13 Женже Мід роуд, Шунде Хай-Тек Індастрі Девелопмент Зоун, Жунгуй, Шунде, Фошань, Місцезнаходження компанії-виробника Гуандонг, Китай Гореніє д.д., вул. Партизанська, 12, Місцезнаходження компанії-замовника Веленіє - 3503, Словенія... - Page 51 Русский GWH --NNBWC G20 2013 Перед началом эксплуатации газового водонагревателя, пожалуйста, внимательно прочтите эту инструкцию и сохраняйте ее для последующего пользования прибором. ГАЗОВЫЙ ВОДОНАГРЕВАТЕЛЬ С ПОДКЛЮЧЕНИЕМ К ДЫМОХОДУ РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Прочтите эту инструкцию В ней вы найдете множество полезных советов о правильном использовании и обслуживании...
- Page 52 СОДЕРЖАНИЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Защита окружающей среды ................... 3 Меры предосторожности ..................4 Конструктивные особенности ................6 Настройка температуры/уровня мощности ............7 ИНСТРУКЦИИ ПО УСТАНОВКЕ Меры предосторожности ..................8 Описание прибора ....................11 Требования к установке ..................13 Способ установки ....................14 Ввод...
-
Page 53: Руководство По Эксплуатации
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Защита окружающей среды При пользовании данным газовым водонагревателем необходимо учитывать следующее: УТИЛИЗАЦИЯ: Запрещается выбрасывать отработанный прибор в несортированный бытовой мусор. Требуется раздельный сбор подобных отходов для последующей специальной обработки. Запрещается утилизировать этот прибор вместе с бытовыми отходами. Способы... -
Page 55: Меры Предосторожности
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Меры предосторожности Для установки газового водонагревателя свяжитесь с местным газовым хозяйством или пригласите квалифицированного специалиста с соответствующим допуском. Несоблюдение действующих правил безопасности при установке прибора может повлечь за собой угрозу жизни пользователя. Несоблюдение действующих правил безопасности при установке прибора может повлечь... - Page 56 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ При чистке водонагревателя не используйте инсектициды, растворители или абразивные чистящие средства. Эти средства портят пластиковые и окрашенные части прибора. Не позволяйте детям или неопытным людям пользоваться водонагревателем. Неправильное использование может привести к поломке прибора. Если вы почувствовали запах гари или заметили дым, идущий из водонагревателя, отключите...
-
Page 57: Конструктивные Особенности
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Конструктивные особенности 4. РАБОТА В АВТОМАТИЧЕСКОМ РЕЖИМЕ • При включении крана горячей воды или душа горячая вода начинает поступать немедленно. • Раздельное регулирование подачи воды и газа облегчает настройку температуры воды. 5. ИННОВАЦИОННЫЕ РЕШЕНИЯ • Сверхтонкий, красивые формы, легко устанавливается. •... -
Page 58: Настройка Температуры/Уровня Мощности
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Настройка температуры/уровня мощности 1. Настройка температуры воды (слив) Регулятор температуры применяется для настройки расхода воды. Эта операция позволяет изменять температуру нагрева воды. Если вы хотите увеличить температуру, поверните регулятор против часовой стрелки. Если вы хотите понизить температуру, поверните регулятор по часовой стрелке. Предупреждение!! Вода... -
Page 59: Инструкции По Установке
ИНСТРУКЦИИ ПО УСТАНОВКЕ Меры предосторожности Для установки газового водонагревателя свяжитесь с местным газовым хозяйством или пригласите квалифицированного специалиста с соответствующим допуском. Несоблюдение действующих правил безопасности при установке прибора может повлечь за собой угрозу жизни пользователя. Прибор для определения наличия оксида углерода должен быть установлен в том... - Page 61 ИНСТРУКЦИИ ПО УСТАНОВКЕ Убедитесь в безопасности переносных лестниц: они должны быть достаточно устойчивы, со всеми ступеньками в наличии, ступеньки не должны быть скользкими и шаткими. Проследите, чтобы работы все время проводились со страховкой. К травме может привести падение с высоты или порез (в случае внезапного...
- Page 62 ИНСТРУКЦИИ ПО УСТАНОВКЕ По окончании установки перезагрузите все данные систем по обеспечению безопасности и контролю и убедитесь, что эти системы работают правильно после повторного подключения водонагревателя. Утечка газа или проблемы с вытяжным устройством могут привести к взрыву, пожару или удушью. Неуправляемый процесс эксплуатации может стать...
-
Page 63: Описание Прибора
ИНСТРУКЦИИ ПО УСТАНОВКЕ Описание прибора 13. Панель запального 1. Регуляторы газа и воды устройства 2. Передняя панель 14. Муфта запального 3. Клапаны газа и воды в устройства сборе 15. Горелка в сборе 4. Кронштейн клапанов 16. Уплотнитель газа и воды 17. - Page 64 ИНСТРУКУЦИИ ПО УСТАНОВКЕ Структура и габариты 350 mm 636 mm 110 mm Газоход Передняя панель Окно контроля пламени Дисплей Контроль слива воды Регулятор пламени Вход холодной Выход горячей воды воды Вход газа Аккумуляторный ящик Примечание: этот рисунок приведен в ознакомительных целях...
-
Page 65: Требования К Установке
ИНСТРУКУЦИИ ПО УСТАНОВКЕ Требования к установке • Водонагреватель не может быть установлен в спальных помещениях, подвале, ванной и любом другом помещении с плохой вентиляцией. Для обеспечения достаточного притока свежего воздуха в помещении, где установлен водонагреватель, должно быть вентиляционное окно размером не менее 300 cм . -
Page 67: Способ Установки
ИНСТРУКЦИИ ПО УСТАНОВКЕ Способ установки 5. Установка корпуса Просверлите в стене отверстия в соответствии с габаритами водонагревателя, вставьте в них распорные болты. Установите на болты несущий кронштейн водонагревателя. Зафиксируйте крепление гайками. Нижние кронштейны закрепите двумя пластиковыми распорными болтами. 6. Монтаж труб подвода воды •... - Page 68 ИНСТРУКЦИИ ПО УСТАНОВКЕ 7. Монтаж газовых труб • Соединительный диаметр подключения газа - G1/2 либо G3/4, в зависимости от модели. • Система рассчитана на достижение заданной тепловой нагрузки при минимально допустимом давлении газа. • Перед подключением прибора необходимо тщательно промыть и продуть...
-
Page 69: Ввод В Эксплуатацию
ИНСТРУКЦИИ ПО УСТАНОВКЕ Ввод в эксплуатацию По окончании установки водонагреватель вводится в эксплуатацию следующим образом. 6. Подключение газа: в соответствии с действующими правилами проверьте качество подключения с помощью датчика, теста на прочность и отсутствие воздуха. 7. Подключение воды: Проверьте подведенные трубы на водонепроницаемость. 8. -
Page 70: Ремонт И Техническое Обслуживание
ИНСТРУКЦИИ ПО УСТАНОВКЕ Ремонт и техническое обслуживание Примечание: Ремонт и техническое обслуживание должны осуществлять только уполномоченные специалисты. Техническое обслуживание водонагревателя должно проводиться не реже, чем раз в год. Также рекомендуется проводить техническое обслуживание после интенсивного пользования водонагревателем. Необходимо сохранять информацию о проведении ремонта и технического обслуживания. Перед чисткой, ремонтом... - Page 71 ИНСТРУКЦИИ ПО УСТАНОВКЕ 6. Чистка корпуса газового водонагревателя Предупреждение! В случае сильного загрязнения внешние части прибора можно чистить тряпкой, смоченной в холодной воде. Затем протереть сухой тряпкой. Не применяйте тряпки или щетки с нанесенным на них каким-либо химическим веществом. Не используйте для чистки бензин, растворитель, полироль...
-
Page 73: Неисправности И Их Устранение
НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ Неисправность Возможная причина Способ устранения Горелка не зажигается. Неправильный тип газа Используйте нужный тип газа. Воздух в газовых трубах Несколько раз откройте и закройте кран горячей воды. Давление газа не Обратитесь в газовое отвечает требованиям. хозяйство. Аккумулятор... -
Page 74: Технические Характеристики
Guangdong Vanward New Electric Co.,Ltd No.13, Jianye Mid-Road, Shunde High-Tech Месторасположение компании- Industry Development Zone, Ronggui, Shunde, производителя Foshan, Guangdong, China Месторасположение компании, Gorenje, d.d. разместившей заказ Partizanska 12, 3503 Velenje, Slovenia Технические данные Проектная теплопроизводительность [квт] Максимальная полезная мощность [квт] 16,8 Контроль... - Page 75 СМОТРИТЕ ТАКЖЕ Проточные Комбинированные Газовые колонки Бойлеры водонагреватели водонагреватели Бойлеры косвенного Фильтры от накипи Установка газовых Аксессуары для бойлеров нагрева для бытовой техники колонок и газовых колонок Запорная арматура...
