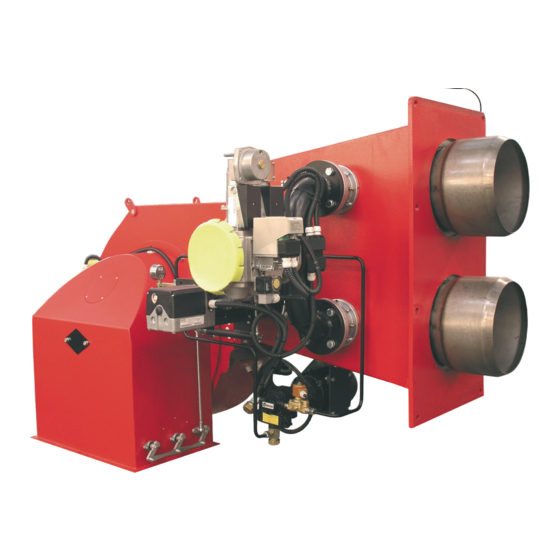

Multicalor 600.1
PR/PR
Multicalor 600.1
MD/MD
DUO
изтопливо / природный газ 300 мбар
LB1597
25.05.2006
