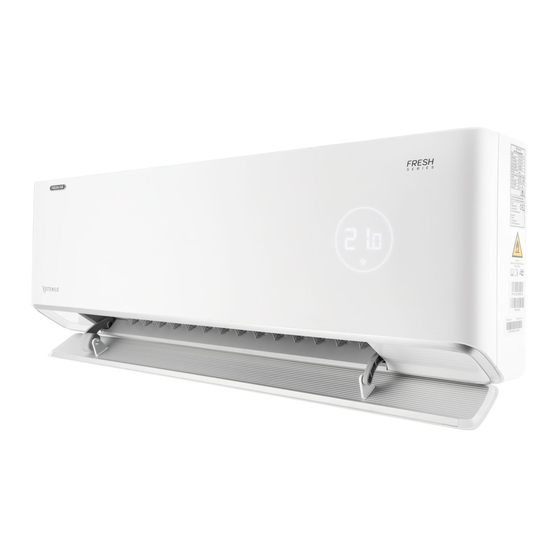

- Page 1 FRESH IDU & ODU UNITS INSTRUKCJA OBSŁUGI USER MANUAL MODELE/MODELS: FH35X www.rotenso.com...
-
Page 2: Table Of Contents
Klimatyzator ścienny - FRESH X FRESH X - KLIMATYZATOR ŚCIENNY Instrukcja obsługi Spis treści ŚRODKI OSTROŻNOŚCI ...................................3 CZĘŚĆ 1. JEDNOSTKA WEWNĘTRZNA I ZEWNĘTRZNA ....................8 Jednostka wewnętrzna ..................................8 Jednostka zewnętrzna ..................................8 Wyświetlacz jednostki wewnętrznej ............................9 Przycisk awaryjny ....................................9 Zakres pracy ......................................9 CZĘŚĆ... -
Page 3: Środki Ostrożności
Klimatyzator ścienny - FRESH X FFunkcja GEN - Optymalizacja zużycia energii (wybrane modele) ................28 Funkcja DISPLAY (wyświetlacz jednostki wewnętrznej) ....................28 Funkcja snu (Sleep)..................................28 Funkcja I feel / follow me................................28 Funkcja Gentel Wind / Windless (wybrane modele) ......................28 Funkcja oczyszczania powietrza (Health) (wybrane modele) ..................29 Funkcja autooczyszczania (SELF-CLEAN) (wybrane modele) ..................29 Funkcja ogrzewania SMART 8°C (wybrane modele) ......................29 Resetowanie WiFi .....................................29... - Page 4 Klimatyzator ścienny - FRESH X ŚRODKI OSTROŻNOŚCI Czynnik chłodniczy R32 stosowany w klimatyzatorach Rotenso® jest przyjazny dla środowiska. Są to gazy palne i bezwonne. Co więcej, potrafią być łatwopalne i mogą spowodować pożar/wybuch pod pewnymi warunkami. Stosując się do poniższych ostrzeżeń i tabeli unikniesz ryzyka pożaru czy wybuchu. Zainstaluj klimatyzator zgodnie z zawartymi w instrukcji wytycznymi i używaj go zgodnie z jego przeznaczeniem.
- Page 5 Klimatyzator ścienny - FRESH X ŚRODKI OSTROŻNOŚCI INSTRUKCJE DOTYCZĄCE LAMPY UV-C UWAGA: Promieniowanie UV jest niebezpieczne dla oczu i skóry. Nie używaj emitera UV-C poza urządzeniem. OSTRZEŻENIE: Odłącz urządzenie od zasilania przed przystąpieniem do konserwacji. • To urządzenie zawiera lampę UV-C; •...
- Page 6 Klimatyzator ścienny - FRESH X ŚRODKI OSTROŻNOŚCI UWAGA • Upewnij się, że napięcie sieciowe odpowiada • Klimatyzator zawsze powinien być ustawiony napięciu na tabliczce znamionowej urządzenia. na najbardziej adekwatną temperaturę do Utrzymuj wtyczkę i przewody w czystości. panujących warunków klimatycznych. Wtyczkę...
- Page 7 Klimatyzator ścienny - FRESH X ŚRODKI OSTROŻNOŚCI UWAGA • Zawsze używaj urządzenia z zamontowanym • Nie dotykaj urządzenia wilgotnymi lub filtrem powietrza. W innym przypadku może mokrymi rękoma. to spowodować nadmierne gromadzenie się • Nie zasłaniaj wlotu i wylotu powietrza kurzu lub pyłów na wewnętrznych częściach klimatyzatora i jednostki zewnętrznej.
-
Page 8: Część 1. Jednostka Wewnętrzna I Zewnętrzna
Klimatyzator ścienny - FRESH X CZĘŚĆ 1. JEDNOSTKA WEWNĘTRZNA I ZEWNĘTRZNA 1. JEDNOSTKA WEWNĘTRZNA 1. Płyta montażowa 2. Filtr powietrza 3. Wylot powietrza 4. Przedni panel 5. Żaluzja i klapa 6. Rura przewodząca NA M E O F P A R czynnik chłodniczy 2. -
Page 9: Wyświetlacz Jednostki Wewnętrznej
Klimatyzator ścienny - FRESH X CZĘŚĆ 1. JEDNOSTKA WEWNĘTRZNA I ZEWNĘTRZNA 3. WYŚWIETLACZ JEDNOSTKI WEWNĘTRZNEJ WYŚWIETLACZ Wskaźnik TIMERA, temperatury i kodów błędu ŚWIEŻE POWIETRZE Świeci gdy włączona jest funkcja Fresh Air WiFi Świeci gdy WiFi jest włączone GENTAL WIND / WINDLESS Świeci gdy działa delikatny nawiew Klimatyzator automatycznie dostosowuje jasność... -
Page 10: Część 2. Czyszczenie I Konserwacja
Klimatyzator ścienny - FRESH X CZĘŚĆ 2. CZYSZCZENIE I KONSERWACJA OSTRZEŻENIE • Podczas czyszczenia należy wyłączyć urządzenie i odłączyć zasilanie na dłużej niż 5 minut. • Pod żadnym pozorem nie należy przepłukiwać klimatyzatora wodą. • Nie używaj do czyszczenia rozpuszczalników czy benzyny, uszkodzi to klimatyzator. Należy używać wyłącznie miękkiej suchej lub mokrej szmatki nasączonej neutralnym detergentem. -
Page 11: Czyszczenie Filtra
Klimatyzator ścienny - FRESH X CZĘŚĆ 2. CZYSZCZENIE I KONSERWACJA 3. CZYSZCZENIE FILTRA WSKAZÓWKA: Aby zapewnić czystą, zdrową i wydajną pracę klimatyzatora, należy regularnie czyścić filtr z nagromadzonego kurzu. a) Filtr elektrostatyczny Wyjmij filtr z Wyczyść filtr wodą Włóż filtr z powrotem urządzenia z mydłem i wysusz na do urządzenia... -
Page 12: Czyszczenie Wewnętrznego Kanału Przepływu Powietrza
Klimatyzator ścienny - FRESH X CZĘŚĆ 2. CZYSZCZENIE I KONSERWACJA 4. CZYSZCZENIE WEWNĘTRZNEGO KANAŁU PRZEPŁYWU POWIETRZA • Poluzuj pokrętło na środku żaluzji i odchyl ją na zewnątrz, aby ją wyjąć. • Następnie chwyć obie strony dolnej pokrywy i pociągnij ją w dół, aby ją zdjąć. •... -
Page 13: Część 3. Montaż Jednostki Wewnętrznej
Klimatyzator ścienny - FRESH X CZĘŚĆ 3. MONTAŻ JEDNOSTKI WEWNĘTRZNEJ 1. PODŁĄCZENIE RURY ŚWIEŻEGO POWIETRZA I FILTRA 1.1 W zależności od położenia otworu w ścianie wybierz odpowiedni sposób orurowania. Opcja 1: Lewy; razem z rury czynnika chłodniczego, rura odpływowa skroplin oraz kable zasilania i komunikacji. - Page 14 Klimatyzator ścienny - FRESH X CZĘŚĆ 3. MONTAŻ JEDNOSTKI WEWNĘTRZNEJ 1.4.2 Zwiększ długość. Przygotuj dwie rury o odpowiedniej długości jeśli chcesz połączyć je ze sobą, połącz je mufą prostą (bez pianki), postępuj zgodnie z rysunkiem, aby połączyć dwie rury oraz użyj taśmy, aby dodatkowo zabezpieczyć...
-
Page 15: Podłączenie Rury Świeżego Powietrza I Kabli
Klimatyzator ścienny - FRESH X CZĘŚĆ 3. MONTAŻ JEDNOSTKI WEWNĘTRZNEJ 1.6 Najpierw otwórz panel i wyjmij kieszeń filtra. Wyciągnij i wyczyść filtr lub wymień na nowy Sugerujemy wymianę filtra co 6 miesięcy lub gdy pojawi się wskaźnik przypomnienia CL na wyświetlaczu wewnętrznym. Przytrzymaj przycisk FRESH AIR przez 5 sekund by usunąć komunikat CL. - Page 16 Klimatyzator ścienny - FRESH X CZĘŚĆ 3. MONTAŻ JEDNOSTKI WEWNĘTRZNEJ Opcja 2: Po ułożeniu wszystkich rur i kabli przygotuj metalową opaskę z akcesoriów świeżego powietrza. Włóż w szczelinę jak na zdjęciu, aby zamocować rury. Wspornik Rura czynnika chłodniczego Rura czynnika chłodniczego Przewody Rura dopływu świeżego powietrza Wąż...
-
Page 17: Założenie Osłony Ochronnej Na Wlot Świeżego Powietrza
Klimatyzator ścienny - FRESH X CZĘŚĆ 3. MONTAŻ JEDNOSTKI WEWNĘTRZNEJ 3. ZAŁOŻENIE OSŁONY OCHRONNEJ NA WLOT ŚWIEŻEGO POWIETRZA Przygotuj osłonę ochronną i połącz ją z rurą świeżego powietrza, przykręć osłonę do rury oraz użyj taśmy, aby uszczelnić połączenie. Osłonę zamontuj skierowaną do ziemi, aby zapobiec przedostawaniu się... - Page 18 Klimatyzator ścienny - FRESH X CZĘŚĆ 3. MONTAŻ JEDNOSTKI WEWNĘTRZNEJ 4.1 Opisano trzy opcjonalne orurowania Opcja 1: Po lewej, rura świeżego powietrza, rura czynnika chłodniczego, rura odpływowa i kable połączeniowy są przepuszczane przez jeden otwór na zewnątrz. Opcja 2: Prawy, rura świeżego powietrza, rura czynnika chłodniczego, rura odpływowa i kable połączeniowe przechodzą...
-
Page 19: Część 4. Rozwiązywanie Problemów
Klimatyzator ścienny - FRESH X CZĘŚĆ 4. ROZWIĄZYWANIE PROBLEMÓW 1. MOŻLIWE USTERKI Awaria Możliwe przyczyny Wystąpiła awaria zasilania / uszkodzona wtyczka Uszkodzony silnik wentylatora jednostki wewnętrznej / zewnętrznej Wadliwy wyłącznik termomagnetyczny sprężarki Wadliwe urządzenie ochronne lub bezpieczniki Urządzenie nie działa Zbyt luźne podłączenia lub niedociśnięta wtyczka Automatyczne wyłączenie urządzenia, funkcja auto ochrony. -
Page 20: Kody Błędu Na Wyświetlaczu
Klimatyzator ścienny - FRESH X CZĘŚĆ 4. ROZWIĄZYWANIE PROBLEMÓW 2. KODY BŁĘDU NA WYŚWIETLACZU Opis problemu Usterka czujnika temperatury wewnętrznej Usterka czujnika temperatury rury wewnętrznej Usterka czujnika temperatury rury zewnętrznej Wyciek czynnika chłodniczego lub usterka układu chłodniczego Awaria silnika wentylatora jednostki wewnętrznej Usterka czujnika temperatury zewnętrznej Błąd komunikacji jednostki wewnętrznej i zewnętrznej Usterka czujnika temperatury na wylocie... -
Page 21: Część 5. Pilot Bezprzewodowy
Klimatyzator ścienny - FRESH X CZĘŚĆ 5. PILOT BEZPRZEWODOWY 1. PRZYCISKI PILOTA LEAF Przycisk Funkcja Włączanie/wyłączanie klimatyzatora. Zwiększa temperaturę/ustawienia czasu. Zmniejsza temperaturę ustawienia czasu. MODE Wybór trybu pracy klimatyzatora: AUTO, COOL (chłodzenie), DRY (osuszanie), FAN (wentylator), HEAT (grzanie). Włączanie/wyłączanie funkcji ECO. Długie naciśnięcie włącza/wyłącza funkcję... -
Page 22: Ikony Na Wyświetlaczu Pilota
Klimatyzator ścienny - FRESH X CZĘŚĆ 5. PILOT BEZPRZEWODOWY Przycisk Funkcja MUTE Włączanie/wyłączanie funkcji SILENCE wyciszenia pracy klimatyzatora MODE + TIMER Włączanie/wyłączanie funkcji blokady przycisków FRESH AIR Włączanie/wyłączanie funkcji autooczyszczania FRESH AIR (Wybrane modele) GENTEL WIND Włączanie/wyłączanie funkcji delikatnego nawiewu GENTEL WIND / WINDLESS (wybrane modele) HEALTH Włączanie / wyłączanie funkcji oczyszczania powietrza (wybrane modele) UWAGA... -
Page 23: Wymiana Baterii
Klimatyzator ścienny - FRESH X CZĘŚĆ 5. PILOT BEZPRZEWODOWY Symbol Znaczenie Funkcja snu Funkcje oczyszczania powietrza Funkcja dostarczania świeżego powietrza Funkcja ogrzewania SMART 8°C Wskaźnik sygnału WiFi Wskaźnik delikatnego nawiewu GENTEL WIND / WINDLESS Blokada klawiatury Włączony/wyłączony wyświetlacz Funkcja GEN Funkcja autooczyszczania Funkcja zapobiegania pleśni Fresh Air - Świeże Powietrze... - Page 24 Klimatyzator ścienny - FRESH X CZĘŚĆ 5. PILOT BEZPRZEWODOWY 1. Użyj 2 sztuk baterii LRO3 AAA (1,5 V). • Nie używaj akumulatorów. • Wymień stare baterie na nowe tego samego typu, gdy wyświetlacz przestanie być czytelny. • Nie wyrzucaj baterii razem z niesortowanymi odpadami komunalnymi. Konieczna jest osobna zbiórka tego typu odpadów.
-
Page 25: Część 6. Funkcje Urządzenia
Klimatyzator ścienny - FRESH X CZĘŚĆ 6. FUNKCJE URZĄDZENIA 1. Tryb chłodzenia (COOL) Funkcja chłodzenia pozwala klimatyzatorowi schładzać pomieszczenie i jednocześnie zmniejszyć wilgotność powietrza. Aby włączyć funkcję chłodzenia (COOL), naciskaj przycisk aż na wyświetlaczu pojawi się symbol Przyciskami i ustaw temperaturę niższą niż w pomieszczeniu. 2. -
Page 26: Tryb Automatyczny (Auto)
Klimatyzator ścienny - FRESH X CZĘŚĆ 6. FUNKCJE URZĄDZENIA 6. Tryb automatyczny (AUTO) Tryb automatyczny. Aby ustawić tryb AUTO, naciskaj przycisk aż na wyświetlaczu pojawi się W trybie AUTO tryb pracy klimatyzatora zostanie ustawiony automatycznie zgodnie z temperaturą panującą w pomieszczeniu. 7. -
Page 27: Automatyczne Wachlowanie Żaluzji (Swing)
Klimatyzator ścienny - FRESH X CZĘŚĆ 6. FUNKCJE URZĄDZENIA 10. Automatyczne wachlowanie żaluzji (SWING) 1. Naciśnij przycisk SWING, aby włączyć funkcję wachlowania żaluzji, a. Naciśnij przycisk aby włączyć automatyczne wachlowanie żaluzji poziomej w kierunku góra-dół. b. Naciśnij przycisk aby włączyć automatyczne wachlowanie żaluzji pionowych w kierunku lewo-prawo. -
Page 28: Ffunkcja Gen - Optymalizacja Zużycia Energii (Wybrane Modele)
Klimatyzator ścienny - FRESH X CZĘŚĆ 6. FUNKCJE URZĄDZENIA 14. Funkcja GEN - Optymalizacja zużycia energii (wybrane modele) Funkcja, pozwalająca oszczędzać energię, zachowując przy tym komfort. Nadaje się pod- czas zasilania budynku z generatora energii. 1. Najpierw włącz jednostkę wewnętrzną i przytrzymaj przycisk przez 3 sekundy, aby aktywować... -
Page 29: Funkcja Oczyszczania Powietrza (Health) (Wybrane Modele)
Klimatyzator ścienny - FRESH X CZĘŚĆ 6. FUNKCJE URZĄDZENIA 19. Funkcje oczyszczania powietrza (HEALTH) (wybrane modele) 1. Włącz klimatyzator, naciśnij przycisk aby aktywować funkcje oczyszczania powietrza, na wyświetlaczu pojawi się . Naciśnij ponownie, aby anulować tę funkcję. 2. Po zainicjowaniu opcji HEALTH, aktywna będzie funkcja lampy UV-C oczyszczania powietrza 20. -
Page 30: Funkcja Fresh Air (Wybrane Modele)
Klimatyzator ścienny - FRESH X CZĘŚĆ 6. FUNKCJE URZĄDZENIA 23. Funkcja FRESH-AIR (wybrane modele) W trybie urządzenie będzie dostarczało świeże powietrze z zewnątrz do wewnątrz pomieszczenia. Naciskanie przycisku, ustawia prędkość wentylatora dostarczając świeże powietrze lub dezaktywuje tę opcję , kolejność funkcji cyrkulacji Niska-Średnia-Wysoka-Wyłącz. - Page 31 NOTES ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
-
Page 32: Gwarancja
WARUNKI GWARANCJI 1. Gwarancja dotyczy kompletnych urządzeń klimatyzacyjnych marki ROTENSO® (zwanych dalej „Klimatyzatorem”) dystrybuowanych przez THERMOSILESIA sp. z o.o. sp. k. i jest ważna wyłącznie na terytorium Rzeczpospolitej Polskiej. 2. THERMOSILESIA sp. z o.o. sp. k. gwarantuje sprawne działanie Klimatyzatora, na który wydana jest niniejsza Karta Gwarancyjna, pod warunkiem korzystania z niego zgodnie z przeznaczeniem i warunkami techniczno- eksploatacyjnymi opisanymi w Instrukcji Obsługi. - Page 33 • wad spowodowanych naprawami, przeróbkami i zmianami konstrukcyjnymi dokonywanymi samodzielnie przez użytkownika lub przez podmiot do tego nieuprawniony; • czynności i części w Instrukcji Obsługi oraz należące do normalnej eksploatacji urządzenia np. konserwacja i wymiana filtrów, wymiana baterii w pilocie; •...
- Page 34 KARTA GWARANCYJNA Gwarancja jest ważna wyłącznie z dowodem zakupu Model jednostki wewnętrznej Numer seryjny Model jednostki zewnętrznej Numer seryjny Pieczęć i podpis sprzedawcy Pieczęć i podpis instalatora Data sprzedaży: Data montażu: Numer faktury: Miejsce montażu: Akceptuję warunki gwarancji oraz potwierdzam odbiór sprawnego sprzętu Pieczęć...
- Page 38 Room air conditioner - FRESH X FRESH X - ROOM AIR CONDITIONER User manual Contents SAFETY PRECAUTIONS..................................39 PART 1. INDOOR & OUTDOOR UNITS ............................44 Indoor unit......................................44 Outdoor unit ......................................44 Indoor unit display ..................................45 Emergency button...................................45 Operating temperature .................................45 PART 2. CLEANING AND MAINTENANCE ..........................46 Clean the unit ....................................46 Disassembly and assembly of filter ............................46 Clean the filter ....................................47...
-
Page 39: Safety Precautions
Room air conditioner - FRESH X Display function (Indoor display) ...............................64 Sleep function ....................................64 I Feel function ....................................64 Gentel Wind function (Optional) ..............................67 Windless (Optional) ..................................64 Health function (Optional) ................................64 SELF-CLEAN function (Optional) ..............................65 8°C heating function (Optional) ..............................65 Reset WiFi ......................................65 Fesh Air function (Optional) .................................66 SAFETY PRECAUTIONS WARNING... - Page 40 Room air conditioner - FRESH X PRECAUTIONS INTRODUCTION TO REFRIGERANTS R32 The refrigerants used for air conditioners are environmentally friendly hydrocarbons R32. The two kinds of refrigerants are combustible and odorless. Moreover, they can bum and explode under certain condition. However, there will be no risk of buming and explosion if you comply with the following table to install your air conditioner in a room with an appropriate area and use it correctly.
- Page 41 Room air conditioner - FRESH X PRECAUTIONS INSTRUCTIONS FOR UV-CLAMP WARNING: UV radiation is dangerous for the eyes and skin. Do not operate the UV-C emitter outside the appliance. WARNING: Disconnect the appliance from the radiation before carrying out maintenance. •...
- Page 42 Room air conditioner - FRESH X SAFETY PRECAUTIONS CAUTIONS • Check that air cannot enter the refrigerant sys- • Do not try to install the conditioner alone always tem and check for refrigerant leaks when mo- contact specialized technical personnel. ving the air conditioner.
- Page 43 Room air conditioner - FRESH X SAFETY PRECAUTIONS CAUTIONS • This appliance has been made for air conditi- • Do not obstruct the air inlet or outlet of the oning domestic environments and must not be in door or the outdoor unit. The obstruction used for any other purpose , such as for drying of these openings causes a re duction in the clothes, cooling food, etc.
-
Page 44: Part 1. Indoor & Outdoor Units
Room air conditioner - FRESH X PART 1. INDOOR & OUTDOOR UNITS 1. INDOOR UNIT 1. Mounting plate 2. Air filter 3. Air outlet 4. Front panel 5. Air deflector and flap 6. Refrigerant connecting pipe NA M E O F P A R 2. -
Page 45: Indoor Unit Display
Room air conditioner - FRESH X PART 1. INDOOR & OUTDOOR UNITS 3. INDOOR UNIT DISPLAY DISPLAY Indicator for Timer, temperature and error codes FRESH AIR Lights up when Fresh Air function is on. WiFi Lights up when WiFi is on. GENTEL WIND / WINDLESS Lights up when Gentle Wind is on. -
Page 46: Part 2. Cleaning And Maintenance
Room air conditioner - FRESH X PART 2. CLEANING AND MAINTENANCE WARNING • When cleaning, you must shut down the machine and cut off the power supply for more than 5 minutes. • Under no circumstances should the air conditioner be flushed with water. •... -
Page 47: Clean The Filter
Room air conditioner - FRESH X PART 2. CLEANING AND MAINTENANCE 3. CLEAN THE FILTER TIP: When you find accumulated dust in the filter, please clean the filter in time to ensure the clean, healthy and efficient operation inside the air conditioner. a) Electrostatic filter Take out the filter Clean the filter with... -
Page 48: Cleaning Of Inner Air Duct
Room air conditioner - FRESH X PART 2. CLEANING AND MAINTENANCE 4. CLEANING OF INNER AIR DUCT • First, loosen the knob on the middle of louver and bend the louver outwards to take it out. • Then, grasp both sides of bottom plate push downwards to take down the bottom plate. •... -
Page 49: Part 3. Indoor Unit Installation
Room air conditioner - FRESH X PART 3. INDOOR UNIT INSTALLATION 1. CONNECTING FRESH AIR PIPE AND PLACE THE FILTER 1.1 According to the wall hole position, select the appropriate piping mode. Mode1: Left, together with refrigerant piping ,the drainage pipe, and connecting cables. Mode2: Right, together with refrigerant piping ,the drainage pipe, and connecting cables. - Page 50 Room air conditioner - FRESH X PART 3. INDOOR UNIT INSTALLATION 1.4.2 Increase the length As the desire length, determine to cut the pipe connected with the connector or not, then take another pipe, follow the picture to connect the two pipes and use a tape to tighten the joint. No cut, just connect two pipes by contrarotate them into straight connector Straight connector Cut one pipe as 7.4.1, then connect the two pipes...
-
Page 51: Wrap Piping And Cable
Room air conditioner - FRESH X PART 3. INDOOR UNIT INSTALLATION 1.6 Open the indoor panel and take out the filter holder, place EPA 12 filter for fresh air then restore the holder. 2. WRAP PIPING AND CABLE After the refrigerant pipes, connecting wires and drainage hose are all installed, in order to save space, protect and insulate them, it must be bundle with insulating tape before passing them through the wall hole. - Page 52 Room air conditioner - FRESH X PART 3. INDOOR UNIT INSTALLATION Mode2 After arrange all pipes and cables, take the Metal strap supporterout of the accessories of fresh air Insert into the slot as the pictureto fix the pipe Metal strap supporter Refrigerant pipe Refrigerant pipe Connecting wiring...
-
Page 53: Place The Protection Cover For Fresh Air Inlet
Room air conditioner - FRESH X PART 3. INDOOR UNIT INSTALLATION 3. PLACE THE PROTECTION COVER FOR FRESH AIR INLET Take out the protection cover and rotate it into the fresh air pipe, use tape to tighten the joint. And keep the cover facing to the ground to prevent the rain flow into the fresh air pipe. Make sure the fresh air inlet is over 200mm from the wall or other blocks. - Page 54 Room air conditioner - FRESH X PART 3. INDOOR UNIT INSTALLATION 4.1 Three optional piping modes show be determined Mode1: Left, the Fresh air pipe, the refrigerant piping ,the drainage pipe, and connecting cables all are through one hole to the outside. Mode2: Right, the Fresh air pipe, the refrigerant piping ,the drainage pipe, and connecting cables all are through one hole to the outside Mode3: Back, the Fresh air pipe need a single hole, and the others need another hole...
-
Page 55: Part 4. Troubleshooting
Room air conditioner - FRESH X PART 4. TROUBLESHOOTING 1. MALFUNCTIONS Malfunction Possible causes Power failure/plug pilled out Damaged indoor/outdoor unit fan motor Faulty compressor thermomagnetic circuit breaker Faulty protective device or fuses The appliance does not Loose connections or plug pulled out operate It sometimes stops operating to protect the appliance Voltage higher or lower than the voltage range... -
Page 56: Error Code On The Display
Room air conditioner - FRESH X PART 4. TROUBLESHOOTING 2. ERROR CODE ON THE DISPLAY CODE Description of the trouble Indoor room temperature sensor fault Indoor pipe temperature sensor fault Outdoor pipe temperature sensor fault Refrigerant system leakage or fault Malfunction of indoor fan motor Outdoor ambient temperature sensor fault Indoor and outdoor communication fault... -
Page 57: Part 5. Remote Control
Room air conditioner - FRESH X PART 5. REMOTE CONTROL 1. REMOTE CONTROLLER BUTTONS LEAF Button Function To turn on/off the air conditioner . To decrease temperature, or Timer setting hours. To increase temperature, or Timer setting hours. MODE To select the mode of operation (AUTO, COOL, DRY, FAN, HEAT). To activate/deactivate the ECO function. -
Page 58: Remote Controller Display
Room air conditioner - FRESH X PART 5. REMOTE CONTROL Button Function MUTE To switch-on/off the SILENCE function. MODE + TIMER To activate/deactivate the CHILD-LOCK function. CLEAN To activate/deactivate the SELF-CLEAN function (depending on models). FAN + MUTE To activate/deactivate the WINDLESS function (depending on models). HEALTH To activate/deactivate the air purification functions (depending on models). -
Page 59: Replacement Of Batteries
Room air conditioner - FRESH X PART 5. REMOTE CONTROL Symbols Meaning SLEEP function Air purification functions I FEEL / FOLLOW ME function 8°C heating function Signal indicator GENTEL WIND / WINDLESS function Child-Lock Display ON/OFF GEN function Self-Clean function Anti-mildew function Fresh Air NOTE... - Page 60 Room air conditioner - FRESH X PART 5. REMOTE CONTROL 2. Each time when insert the batteries in the remote controller for the first time, you can set the Cooling only or Heating pump control type. As soon as you insert the batteries, turn off the remote controller, and operate as below. 1.
-
Page 61: Part 6. Operating Instructions
Room air conditioner - FRESH X PART 6. OPERATING INSTRUCTIONS 1. COOLING MODE The cooling function allows the air conditioner to cool the room and reduce Air humidity at the same time. To activate the cooling function (COOL), press the button until the symbol appears on the display. -
Page 62: Auto Mode
Room air conditioner - FRESH X PART 5. OPERATING INSTRUCTIONS 6. AUTO MODE Automatic mode. To set the AUTO mode, press the button until appears in the display. In AUTO mode the run mode will be set automatically according to the room temperature. 7. -
Page 63: Swing Function
Room air conditioner - FRESH X PART 5. OPERATING INSTRUCTIONS 10. SWING function 1. Press the button SWING to activate the louver, a. Press to activate the horizontal flaps to swing from up to down, the will appear on the remote display. b. -
Page 64: Gentel Wind Function (Optional)
Room air conditioner - FRESH X PART 5. OPERATING INSTRUCTIONS 14. GEN FUNCTION - Optimization of energy consumption (Optional) The function, which can save energy, while maintain comfort. Also, it is suitable for place using a electricity generator. 1. Turn on the indoor unit at first, and long press button 3 second to active, and do it again to deactivate this function. -
Page 65: Self-Clean Function (Optional)
Room air conditioner - FRESH X PART 5. OPERATING INSTRUCTIONS 20. SELF-CLEAN function (Optional) To active this function, turn off the indoor unit at first, then press button then you will hear a beep, AC will appear on the indoor LED, and will appear on the remote display. -
Page 66: Fesh Air Function (Optional)
Room air conditioner - FRESH X 23. FRESH AIR function This function will pump the fresh air from outside to inside Continue press button until select your desired Fresh Air fan speed or deactivate this function as circulation Low-Mid-High-OFF, then loose button. The following indicator will appear on the display: == = Auto fan speed... - Page 67 NOTES ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
