Anleitung

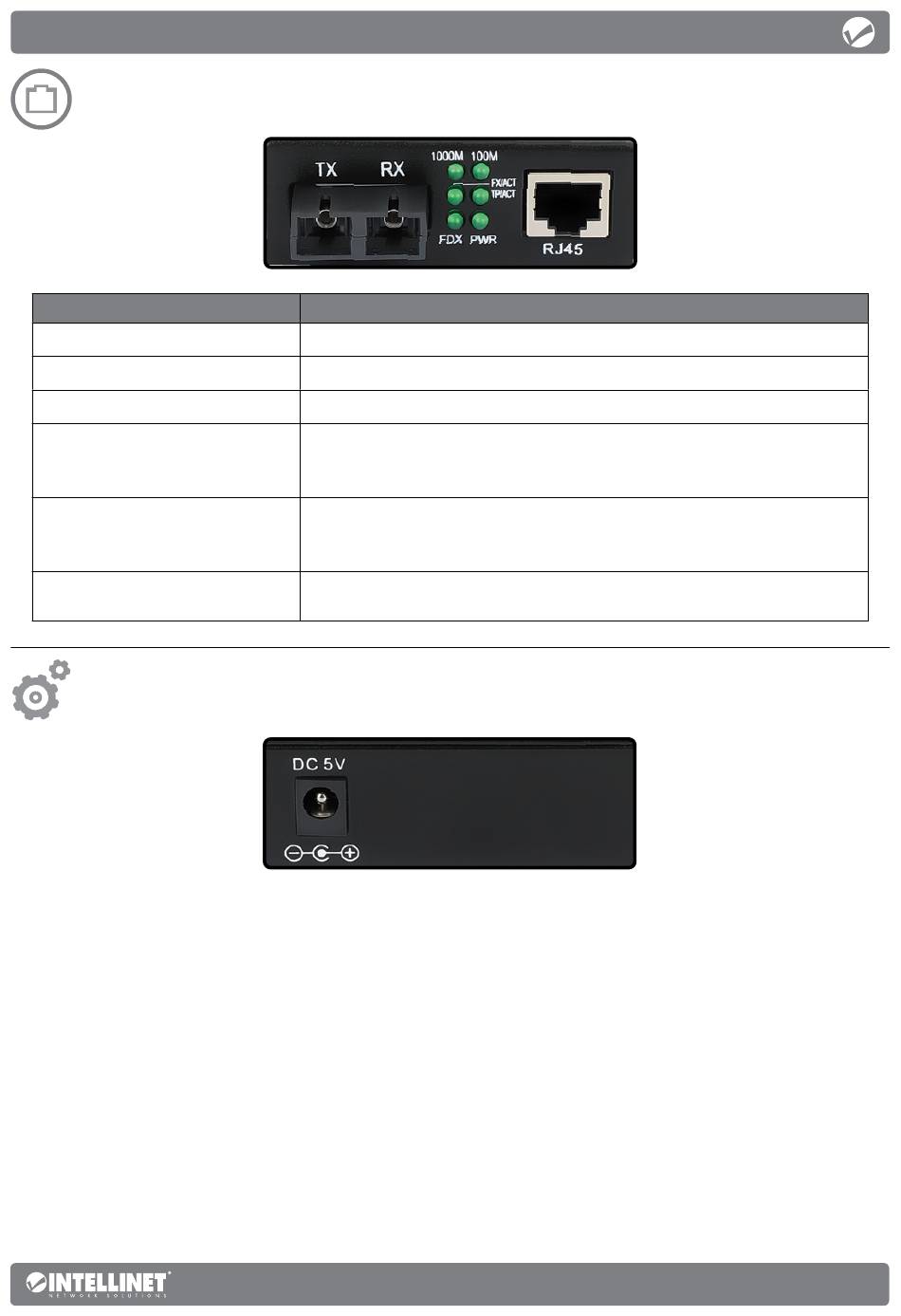

Frontblende
LED
PWR
1000M
100M
Link/Act (TP = RJ45;
FX = Faser)
FDX/COL (für TP/RJ45)
SD (für FX/Faser)
Rückseite
Strom
Schließen Sie das Netzteil an die 5V-DC-Buchse des Medien-
konverters und dann an eine Steckdose an. Verwenden Sie
ausschließlich das beiliegende Netzteil oder eines mit gleichen
Spezifikationen (Ausgangsleistung 5 V DC, mindestens 1 A).
Leuchtet bei angeschlossenem Netzteil.
Leuchtet bei 1000 Mbit/s-Verbindung am Twisted-Pair-Anschluss.
Leuchtet bei 100 Mbit/s-Verbindung am Twisted-Pair-Anschluss.
– Leuchtet bei aktiver Verbindung;
– Blinkt bei Datenübertragung; leuchtet nicht, wenn keine aktive
– Netzwerkverbindung besteht.
– Leuchtet bei Vollduplex-Verbindung;
– Blinkt bei Datenkollisionen;
– Leuchtet nicht bei Halbduplex.
– Leuchtet wenn Glasfasersignal erkannt wird;
– Ansonsten nicht.
