Intellinet IMC-MMSCG Instructions Manual page 4

Die Spezifikationen finden Sie auf intellinet-network.com. Um Ihre
Produktgarantie zu registrieren, gehen Sie auf den Weblink oder scannen Sie
den QR-Code für Ihr Modell, den Sie auf dem Umschlag dieser Anleitung.
Modelle
• 506533: 1000Base-T auf 1000Base-SX (SC) Multimode, 550 m
• 507349: 10/100/1000Base-T auf 1000Base-LX (SC) Single Mode, 20 km
Anschlüsse
MEDIA CONVERTER 1
ETHERNET 1
TWISTED PAIR
Twisted Pair – RJ45
Verbinden Sie den UTP-Port des Medienkonverters mit
einem RJ45-Port des Netzwerks; z.B. einem Ethernet-Switch.
Cat5e-Verkabelung oder höher wird empfohlen.
Glasfaser

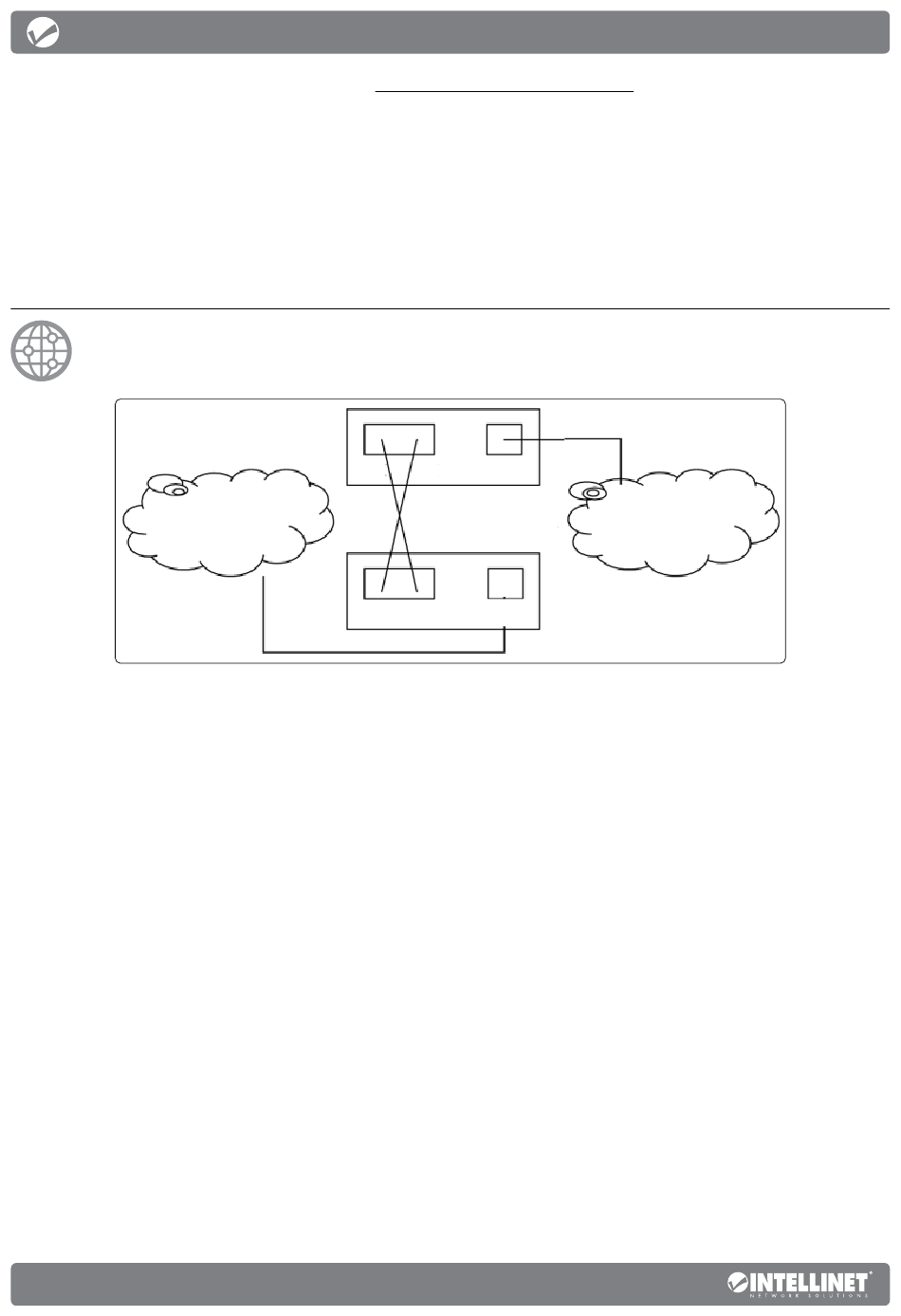

Wie auf der obigen Abb. zu sehen, müssen zwei Glasfaserkabel
zwischen zwei idealerweise gleichen Medienkonvertern verbunden
werden. Stellen Sie eine Verbindung her zwischen Medien-konverter
1 TX und Medienkonverter 2 RX sowie zwischen Medienkonverter
1 RX und Medienkonverter 2 TX. Die maximale Länge und
Glasfaserspezifikation hängt von dem Modell ab (siehe Modelle).
4 Deutsch
TX RX RJ45
OPTICAL FIBER
RX
TX RJ45
TWISTED PAIR
ETHERNET 2
MEDIA CONVERTER 2
Anleitung
