Intellinet IMC-MMSCG Instructions Manual page 10

Specyfikacja techniczna dostępna jest na stronie intellinet-network.com. Aby
zarejestrować gwarancję produktu, wejdź w link strony internetowej lub zeskanuj
kod QR swojego modelu, który znajdziesz na okładce tej instrukcji obsługi.
Modele
• 506533: 1000Base-T RJ45 na 1000Base-SX SC wielomodowy, 550 m
• 507349: 10/100/1000Base-T na 1000Base-LX SC Jednomodowy, 20 km
Konfigurację
TWISTED PAIR
Skrętka – RJ45
Za pomocą kabla Ethernet połącz port UTP media konwertera
z portem RJ45 urządzenia sieciowego, np. przełącznika.
Zaleca się stosowanie kabli Cat5e lub lepszych.
Światłowód

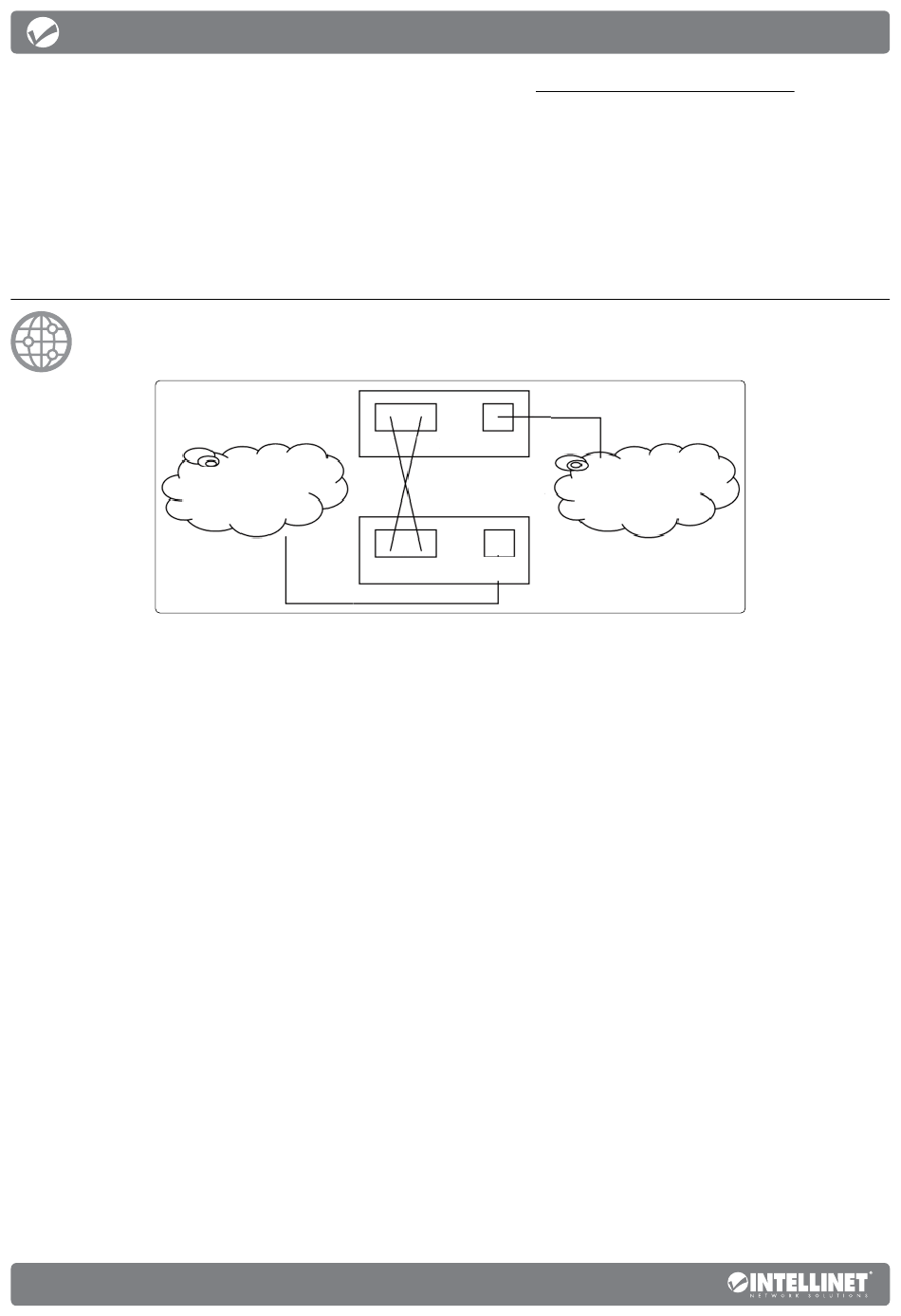

Jak pokazano na obrazku powyżej, końcówki światłowodów muszą
być podłączone do dwóch identycznych media konwerterów. Połącz
urządzenia ze sobą tak, aby jedna końcówka pierwszego światłowodu
była podłączona do portu TX pierwszego media konwertera
oraz druga końcówka pierwszego światłowodu była podłączona
do portu RX drugiego media konwertera. Następnie pierwszą
końcówkę drugiego światłowodu podłącz po portu RX pierwszego
media konwertera oraz drugą końcówkę drugiego światłowodu do
portu TX drugiego media konwertera. Maksymalna długość oraz
parametry światłowodu zależą od modelu (zapoznaj się Modele).
Polski
10
MEDIA CONVERTER 1
ETHERNET 1
TWISTED PAIR
TX RX RJ45
OPTICAL FIBER
TX RX RJ45
MEDIA CONVERTER 2
ETHERNET 2
Instrukcje
