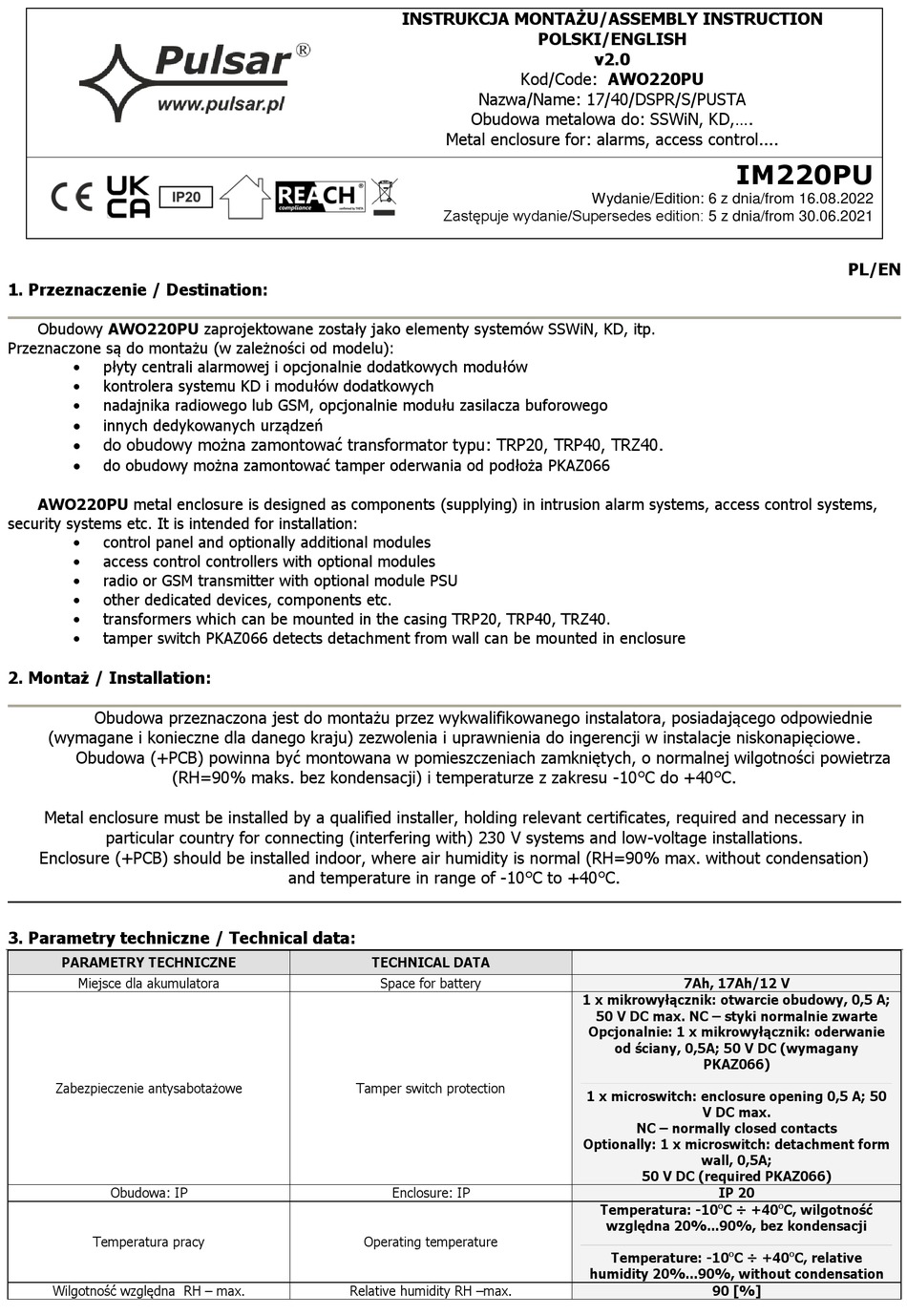

Pulsar 17/40/DSPR/S/PUSTA Assembly Instruction

1. Przeznaczenie / Destination:
Obudowy AWO220PU zaprojektowane zostały jako elementy systemów SSWiN, KD, itp.
Przeznaczone są do montażu (w zależności od modelu):
 płyty centrali alarmowej i opcjonalnie dodatkowych modułów
 kontrolera systemu KD i modułów dodatkowych
 nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego

innych dedykowanych urządzeń
 do obudowy można zamontować transformator typu: TRP20, TRP40, TRZ40.

do obudowy można zamontować tamper oderwania od podłoża PKAZ066
AWO220PU metal enclosure is designed as components (supplying) in intrusion alarm systems, access control systems,
security systems etc. It is intended for installation:

control panel and optionally additional modules
 access control controllers with optional modules
 radio or GSM transmitter with optional module PSU
 other dedicated devices, components etc.
 transformers which can be mounted in the casing TRP20, TRP40, TRZ40.
 tamper switch PKAZ066 detects detachment from wall can be mounted in enclosure
2. Montaż / Installation:
Obudowa przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje niskonapięciowe.
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
Metal enclosure must be installed by a qualified installer, holding relevant certificates, required and necessary in
particular country for connecting (interfering with) 230 V systems and low-voltage installations.
Enclosure (+PCB) should be installed indoor, where air humidity is normal (RH=90% max. without condensation)
3. Parametry techniczne / Technical data:
PARAMETRY TECHNICZNE
Miejsce dla akumulatora
Zabezpieczenie antysabotażowe
Obudowa: IP
Temperatura pracy
Wilgotność względna RH – max.
INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTION
Metal enclosure for: alarms, access control....
Zastępuje wydanie/Supersedes edition: 5 z dnia/from 30.06.2021
and temperature in range of -10°C to +40°C.
TECHNICAL DATA
Space for battery
Tamper switch protection
Enclosure: IP
Operating temperature
Relative humidity RH –max.
POLSKI/ENGLISH
v2.0
Kod/Code: AWO220PU
Nazwa/Name: 17/40/DSPR/S/PUSTA
Obudowa metalowa do: SSWiN, KD,....
Wydanie/Edition: 6 z dnia/from 16.08.2022
1 x mikrowyłącznik: otwarcie obudowy, 0,5 A;
50 V DC max. NC – styki normalnie zwarte
Opcjonalnie: 1 x mikrowyłącznik: oderwanie
od ściany, 0,5A; 50 V DC (wymagany
1 x microswitch: enclosure opening 0,5 A; 50
NC – normally closed contacts
Optionally: 1 x microswitch: detachment form
50 V DC (required PKAZ066)
Temperatura: -10
względna 20%...90%, bez kondensacji
Temperature: -10
humidity 20%...90%, without condensation
IM220PU
PL/EN
7Ah, 17Ah/12 V
PKAZ066)
V DC max.
wall, 0,5A;
IP 20
o o
C ÷ +40 C, wilgotność
o o
C ÷ +40 C, relative
90 [%]
