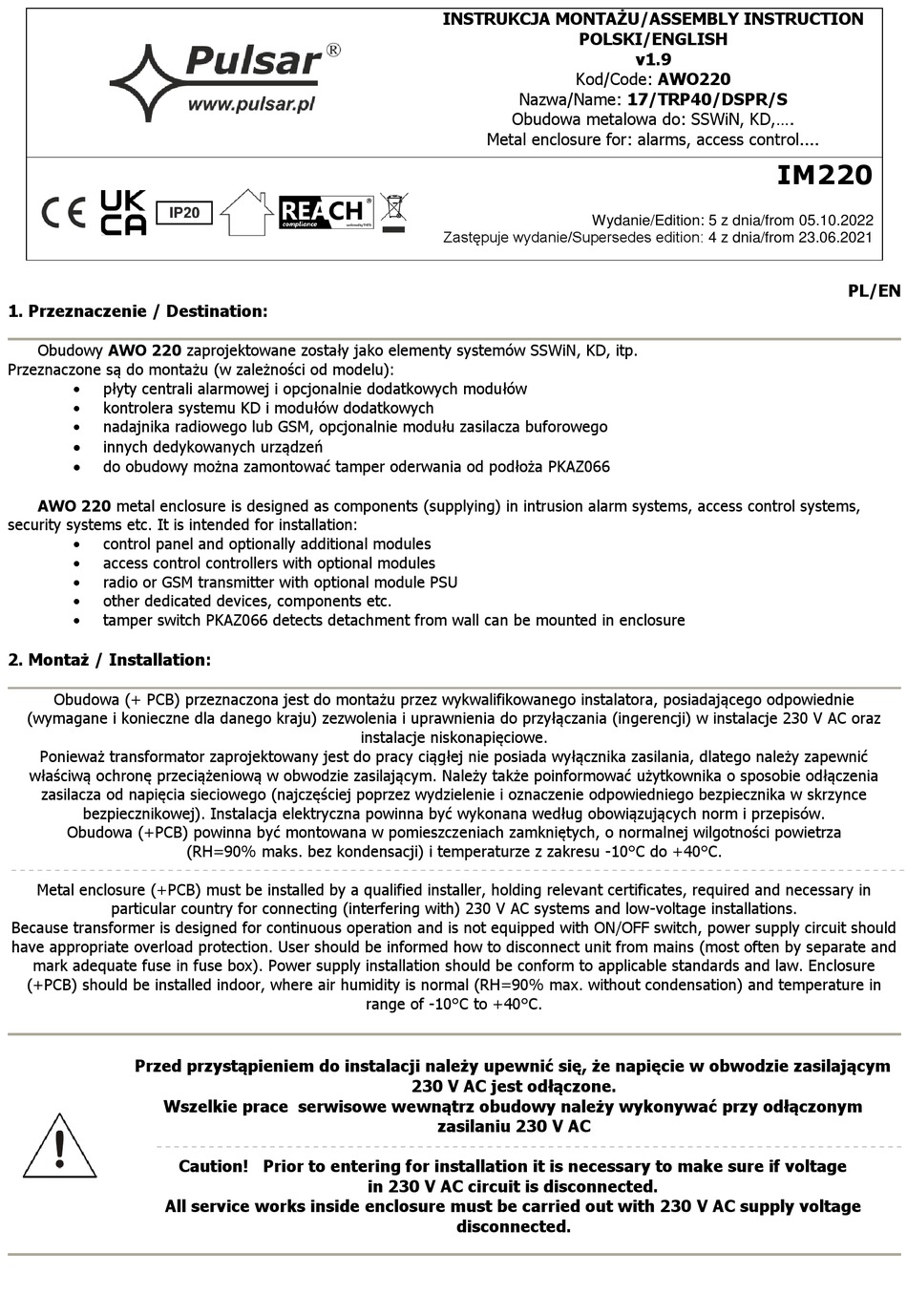

Pulsar 17/TRP40/DSPR/S Assembly Instruction

1. Przeznaczenie / Destination:
Obudowy AWO 220 zaprojektowane zostały jako elementy systemów SSWiN, KD, itp.
Przeznaczone są do montażu (w zależności od modelu):

płyty centrali alarmowej i opcjonalnie dodatkowych modułów

kontrolera systemu KD i modułów dodatkowych

nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego

innych dedykowanych urządzeń

do obudowy można zamontować tamper oderwania od podłoża PKAZ066
AWO 220 metal enclosure is designed as components (supplying) in intrusion alarm systems, access control systems,
security systems etc. It is intended for installation:
 control panel and optionally additional modules
 access control controllers with optional modules
 radio or GSM transmitter with optional module PSU
 other dedicated devices, components etc.
 tamper switch PKAZ066 detects detachment from wall can be mounted in enclosure
2. Montaż / Installation:
Obudowa (+ PCB) przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje 230 V AC oraz
Ponieważ transformator zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić
właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie odłączenia
zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w skrzynce
bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
Metal enclosure (+PCB) must be installed by a qualified installer, holding relevant certificates, required and necessary in
particular country for connecting (interfering with) 230 V AC systems and low-voltage installations.
Because transformer is designed for continuous operation and is not equipped with ON/OFF switch, power supply circuit should
have appropriate overload protection. User should be informed how to disconnect unit from mains (most often by separate and
mark adequate fuse in fuse box). Power supply installation should be conform to applicable standards and law. Enclosure
(+PCB) should be installed indoor, where air humidity is normal (RH=90% max. without condensation) and temperature in
Przed przystąpieniem do instalacji należy upewnić się, że napięcie w obwodzie zasilającym
Wszelkie prace serwisowe wewnątrz obudowy należy wykonywać przy odłączonym
Caution! Prior to entering for installation it is necessary to make sure if voltage
All service works inside enclosure must be carried out with 230 V AC supply voltage
(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTION
Nazwa/Name: 17/TRP40/DSPR/S
Obudowa metalowa do: SSWiN, KD,....
Metal enclosure for: alarms, access control....
Zastępuje wydanie/Supersedes edition: 4 z dnia/from 23.06.2021
instalacje niskonapięciowe.
range of -10°C to +40°C.
230 V AC jest odłączone.
zasilaniu 230 V AC
in 230 V AC circuit is disconnected.
disconnected.
POLSKI/ENGLISH
v1.9
Kod/Code: AWO220
Wydanie/Edition: 5 z dnia/from 05.10.2022
IM220
PL/EN
