GOSSEN METRAWATT

Bedienungsanleitung

3-349-729-15

Operating Instructions

2/8.23

METRALINE EXM25

GMC-I Messtechnik GmbH

Südwestpark 15

D-90449 Nürnberg

Telefon +49 911 8602-111

Telefax +49 911 8602-777

E-Mail: info@gossenmetrawatt.com

www.gossenmetrawatt.com

Need help?

Do you have a question about the METRALINE EXM25B and is the answer not in the manual?

Questions and answers

Summary of Contents for Gossen MetraWatt METRALINE EXM25B

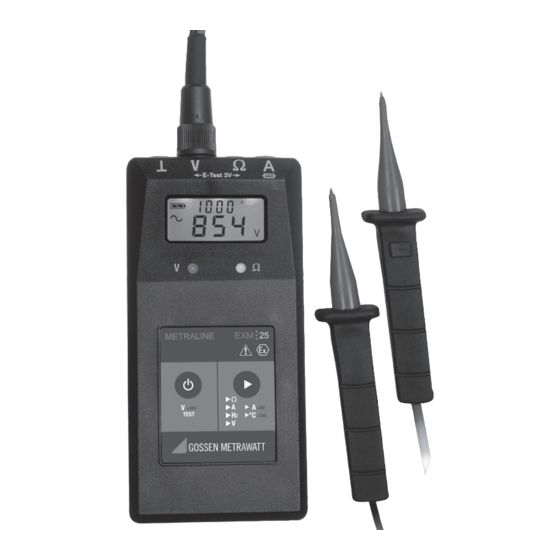

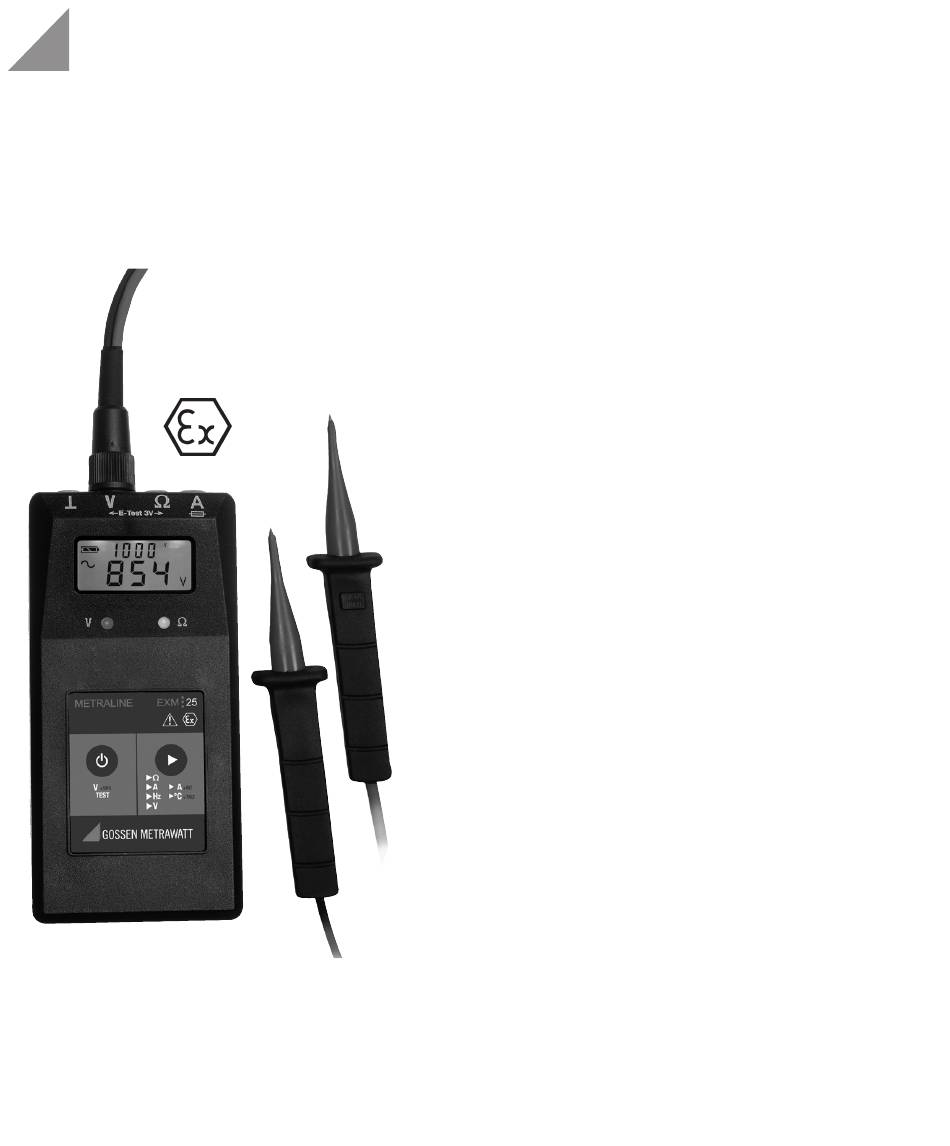

Page 1 GOSSEN METRAWATT Bedienungsanleitung 3-349-729-15 Operating Instructions 2/8.23 METRALINE EXM25 GMC-I Messtechnik GmbH Südwestpark 15 D-90449 Nürnberg Telefon +49 911 8602-111 Telefax +49 911 8602-777 E-Mail: info@gossenmetrawatt.com www.gossenmetrawatt.com...
Page 2 Prüfelektroden der Spannungs-Messspitzen (rote Leitung + /schwarze Leitung -) DATA-HOLD-Taster LED Ω (grün): 0 ... 10 kΩ LED Volt (rot): 12 ... 1000 V LCD-Anzeige -Buchse, schwarze Normbuchse 7-polige Universalbuchse für Spannungs- Messspitzen, Temperatur-Messzusatz, Stromzange und Steckernetzgerät Ω-Buchse, rote Normbuchse für Widerstandsmessungen A-Buchse, blaue Normbuchse für Strommessungen...
Page 3 1. Anwendung METRALINE EXM25 ist ein eigensicheres Multimeter für Ex-Bereiche nach ATEX (EN 60079-0 und EN 60079-11) und EN/IEC 61010 für Spannungs-, Widerstands-, Strom- und Frequenzmessungen sowie mit Zubehör für Temperatur- und Hochstrom- messungen. Ausführung M210A mit Akku und M210B mit Batteriebetrieb.
Page 4 Nur sachkundige Personen dürfen Arbeiten mit  diesem Produkt duchführen. Der Benutzer muss mit den Gefahren der Messung und den Einhal- tungen der Vorsichtsmassnahmen und dem ordnungsgemäßen Gebrauch des Multimeters vertraut sein. Arbeiten dürfen nur mit entsprechender Schutz-  ausrüstung durchgeführt werden. Beachten Sie die Mindestabstände zu anderen unter Spannung stehenden oder geerdeten Anlagenteilen und verwenden Sie persönliche...
Page 5 3. Inbetriebnahme 3.1 Batterie In Ihr Gerät haben wir bereits einen Energieblock eingesetzt. Es dürfen ausschließlich folgende Energieblocks verwendet werden: NiMH-Akku für Gruppe I und II T4: Typ Z209A EXM-AK9 Lithium-Batterie für Gruppe I und II T6: Typ Z209B EXM-LB3 Achtung! Beachten Sie vor der ersten Inbetriebnahme oder nach Lagerung Ihres Gerätes unbedingt den...
Page 6 4. Messen und Prüfen 4.1. Allgemeine Hinweise Batteriestatus (Kapitel 6) Obere Zeile zeigt aktuell gewählten Messbereich. Blinkt diese Anzeige muss ein spezieller Zusatz z.B. TMZ oder MZ angeschlossen werden. Untere Zeile zeigt den Vorzeichen aktuellen Messwert Um die Batterie zu schonen, schaltet sich das Gerät etwa 60 s nach der letzten Messung automatisch aus.
Page 7 4.2 Spannung und Polarität prüfen Achtung! Spannungs-Messspitzen immer im ausgeschalteten Zustand an die 7-polige Universalbuchse anschlie- ßen und verriegeln. Danach das Gerät einschalten und ggf. Bereich wählen. Setzen Sie die beiden Prüfspitzen mit sicherem Kontakt auf die Messstellen auf. Der Spannungswert wird in der unteren Displayanzeige angezeigt.
Page 8 HOLD Funktion Durch Betätigen der Taste „HOLD“ wird der maxi- male Spannungswert auf dem Display „gespeichert“. Der Wert wird für ca. 30 s oder bis Sie die Taste „HOLD“ erneut drücken angezeigt. Durch erneutes Anlegen an eine Spannung wird die Hold-Funktion automatisch beendet.
Page 9 4.6 Frequenzmessung (FrE) Schließen Sie die Spannungs-Messspitzen EXM 72010 an die 7-polige Universalbuchse an. Der Messbereich dient zur Messung von Frequenzen im Bereich von 0,1 Hz – 10 kHz bei Spannungen > 5 V. Die Wahl zwischen Hz und kHz-Bereich erfolgt nach Anlegen der Prüfspitzen automatisch.
Page 10 5. Technische Daten METRALINE EXM25 5.1 Kennzeichnung / Ex-Zonen EG-Baumusterprüfbescheinigung BVS 13 ATEX E 089 II 2G Ex ib IIC T4/T6 Gb I M2 Ex ib I Mb 5.2 Sicherheitstechnische Grenzwerte Eigensichere Stromkreise Strom (bis U = 50 V Spitze) 2 A innere Induktivität Li <...
Page 11 5.3 Weitere technische Daten METRALINE EXM25 Normen EN 60079-0 und EN 60079-11 sowie EN 61010-1 und EN 61010-031 EG-Baumusterprüfbescheinigung BVS 13 ATEX E 089 II 2G Ex ib T6/T4 Gb und I M2 Ex ib I Mb Nennspannungsbereiche verwendbar in Stromnetzen für Gruppe Ex I bis 1 kV, Ex IIB und Ex IIC bis 690 V Gleichspannung 1 kV mit EXM 72010 rote LED ab 12 V, LCD 3 1/2 stellig:...
Page 12 Weitere Funktionen Automatische Messbereichsschaltung, Funktionsanzeige, Eigentest, Abschaltautomatik Stromversorgung eigensicherer Energieblock leicht austauschbar Li-Batterie (T6) oder NiMH-Akku (T4) Wechsel im Ex-Bereich zugelassen Betriebstemperatur - 10°C ... + 40°C Elektromagnetische Verträglichkeit EMV-Anforderungen DIN-EN 61326 Gehäuse PA schlagzäh, antistatisch, LCD- Abdeckung PC unzerbrechlich Anschlüsse 3 Normbuchsen 7-polige Universalbuchse...
Page 13 Akkus dürfen nur außerhalb von Ex-Bereichen geladen werden. 6.2.1 Sicherheitshinweise zum Laden - Das Gerät NG4 dient nur zum Laden von NiMH- Akkus der Firma GOSSEN METRAWATT (Art. Nr. Z209A) in Verbindung mit einem METRALINE EXM25. - Lithium Batterien (Art. Nr. Z209B) dürfen nicht wieder aufgeladen werden.
Page 14 Hinweis: Akkus sind werkseitig nur vorgeladen. Vor der ersten Inbetriebnahme sollte der Akku 14 Stunden geladen werden. Die volle Kapazität von NiMH Akkus wird erst nach 2 - 3 Lade-/Entladezyklen erreicht. (BAT-Anzeige = max. halber Kasten) Häufiges Überladen schadet dem Akku. 7.
Page 15 8. Reparatur- und Ersatzteil-Service Kalibrierzentrum und Mietgeräteservice Eine Reparatur ist nur durch den Hersteller oder durch vom Hersteller ausdrücklich ermächtigte Werkstätten zulässig. Bei Beschädigung des Gerätes, Ausfall des Funkti- onstests nach Abschnitt 3.2 oder zur detaillierten Überprüfung/Kalibrierung wenden Sie sich bitte an: www.gmci-service.com oder senden Sie das Gerät mit Fehlerbeschreibung an die folgende Adresse:...
Page 16 11. Zubehör/Ersatzteile Ledertasche EXM-LED Art. Nr. Z209L Die Ledertasche für EXM und Prüfleitungen ist so gestaltet, dass das Gerät bei Messungen nicht entnommen werden muss. Die zusätzlichen Laschen und Druckknöpfe ermög- lichen, das Gerät in bequemer Ableseposition umzuhängen. Strommesszange MZ 1005 Art.
Page 17 Kurzanleitung METRALINE EXM25 Diese Kurzanleitung hilft Ihnen für den Schnell- einstieg. Bitte beachten Sie zu Ihrer Sicherheit, für sicherheitstechnische Ex-Kennwerte und für weitere Informationen die ausführliche Bedienungsanleitung. Spitzen oder Zubehör stecken Spannung Widerstand Strom Ex-Gruppe 0,1Ω - 20 MΩ 1 mA - 2 A IIC ≤...
Page 19 GOSSEN METRAWATT 3-349-729-15 Operating Instructions 2/8.23 METRALINE EXM25 GMC-I Messtechnik GmbH Südwestpark 15 D-90449 Nürnberg Phone +49 911 8602-111 +49 911 8602-777 E-Mail: info@gossenmetrawatt.com www.gossenmetrawatt.com...
Page 20 Test electrodes of voltage measuring line (red conductor + /black conductor -) Button DATA-HOLD LED Ω (green): 0 ... 10 kΩ LED Volt (red): 12 ... 1000 V LCD display -socket, black standard socket 7-pin universal connector for voltage measu- ring lines, temperature transmitter, clamp-on ammeter and power supply unit Ω-socket, red standard socket for resistance...
Page 21 1. Application The METRALINE EXM25 is an intrinsically safe multi- meter which can be used in areas with a potentio- nally explosive atmosphere in accordance with ATEX (EN 60079-0 and EN 60079-11) and EN/IEC 61010 for voltage, resistance, current, frequency measure- ments with measurement accessories for measurement of temperature and high current.
Page 22 Only qualified persons may carry out work with  these device. The user needs to be farmiliar with the risks for measuring and compliance with safety regulations and the proper use of the tester. Workings may only be performed with appropri- ...
Page 23 3. Putting into operation 3.1 Battery Your instrument is already supplied with an energie- block. Solely use the following energyblocks: NiMH accumulator for class I and II T4: type Z209A EXM-AK9 Lithium battery for class I and II T6: type Z209B EXM-LB3 Attention! Please observe section 6 before initial startup or after your device has been in storage for a long...
Page 24 4. Measuring and testing 4.1. General information battery status (see section 6) The upper display line shows currently selected measurement range. When this indication is flashing you have to con- nect special accessories e.g. TMZ or MZ leading sign The lower display line shows the actual metered value.
Page 25 4.2 Testing voltage and polarity Attention! Connect the voltage measurement tips to the 7-pin universal connector only when the device is switched-off. Switch-on the device not until they are locked and select rang if necessary. Put both test prods with safe contact onto the metering point and the voltage value is indicated in the lower display line.
Page 26 HOLD function The maximum voltage value can be „stored“ on the display when activated the button „HOLD“. The value is recorded for approx. 30 seconds or until you press button „HOLD“ again. The Hold-function is stopped when again a voltage is impressed. Note: When the measured value does not vary for 2 sec, then the maximum value is recorded.
Page 27 4.6 Frequency measurements (FrE) Connect the voltage measurement tip EXM 72010 to the 7-pin universal connector. The measurement range serves for measurements of frequencies in the range of 0,1 Hz – 10 kHz with voltages > 5 V. A selection between Hz and kHz occurs automatically after attaching the test prods.
Page 28 5. Technical data METRALINE EXM25 5.1 Identification marking / Ex zones EC-Type Examination Certificate BVS 13 ATEX E 089 II 2G Ex ib IIC T4/T6 Gb I M2 Ex ib I Mb 5.2 Safety-related limit values Intrinsically electric circuits Voltage (by U = 50 V tip) 2 A Internal inductance Li <...
Page 29 5.3 Technical data METRALINE EXM25 Norm EN 60079-0 and EN 60079-11 also EN 61010-1 and 61010-031 EC type examination certificate BVS 13 ATEX E 089 II 2G Ex ib T6/T4 Gb and I M2 Ex ib I Mb Nominal measurement ranges usable in electricity networks group Ex I up to 1 kV, Ex IIB and Ex IIC up to 690 V Direct current 1 kV with EXM 72010...
Page 30 Power supply intrinsically safe energy source, exchangeable Li-battery (T6) or NiMH accu (T4) exchange in Ex-areas admitted Operating temperature - 10°C ... + 40° C Electromagnetic compatibility EMV requirements DIN-EN 61326 Casing PA impact resistant, antistatic, LCD cover PC unbreakable Circuit points 3 standard jacks 7-pin universal connector...
Page 31 Recharge accumulators outside of Ex-areas. 6.3.1 Safety Precautions for loading - The device NG4 is used to charge NiMH accumulators from GOSSEN METRAWATT (Art. no. Z209A) installed in the METRALINE EXM25. - Lithium batteries (Art. no. Z209B) are not to be re-charged.
Page 32 Note: Accumulators were only shortly charged by the manufacturer. Before the first initial startup the akku should be charged for 14 hours . Full capacitance of NiMH accumulators ist first reached after 2 - 3 cycles of charging and discharging. (BAT symbol = maximum half box) The accumulator suffers damages with frequent supercharging.
Page 33 8. Repair and Replacement Parts Service Calibration Center and Rental Instrument Service Repair is only allowed by the manufacturer or expli- citly authorized repair shops. In case of damages on the device or failure of the function test according to section 3.2 or for detailed inspection/calibration, please contact: www.gmci-service.com or send the device and a description of failure back...
Page 34 10. Accessories / Spares Leather bag EXM-LED Art.no. Z209L The case for the METRALINE EXM25 and the test cables is designed in such a way that the unit does not have to be taken out for measurements. Using the additional lugs and push-buttons on the shoulder strap and case the unit can be secured in a comfortable position to facilitate readings.
Page 35 Quick user guide METRALINE EXM25 This quick user guide serves für a quick start. In regard of your own safety please observe safety-related Ex- characteristic values and for further information the detailed user instructions. Attach tips or accessories Voltage Resistance Current Ex-Group 0,1Ω...
