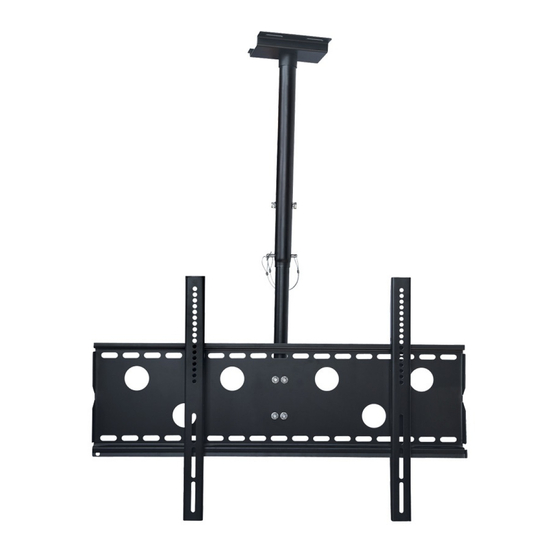

Stell SHO 1070 Universal Mounting Instructions

Lcd ceiling mount
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
LCD CEILING MOUNT
For Model:
SHO 1070
Universal Mounting Instructions
1-EN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SHO 1070 and is the answer not in the manual?

Questions and answers

Related Manuals for Stell SHO 1070

Summary of Contents for Stell SHO 1070

  • Page 1 LCD CEILING MOUNT For Model: SHO 1070 Universal Mounting Instructions 1-EN...

  • Page 2: Unpacking Instructions

    Installation Instruction UNPACKING INSTRUCTIONS • Carefully open the carton, remove contents and lay out on cardboard or other protective surface to avoid damage. • Check package contents against the Supplied Parts List in the next page to assure that all components were received undamaged. Do not use damaged or defective parts. •...

  • Page 3: Instructions And Information Regarding The Disposal Of Used Packaging Materials

    Do not disassemble nor repair the product on your own. • Never install or service this product if it shows signs of damage. If you are unsure, contact your supplier. Stell takes no responsibility for the faulty installation of this product. •...
  • Page 4 Supplied Parts List (1) Wall Plate-a (1) Monitor Bracket-b (1) Connection Part-c (1) Locking Bar-d (4) M4x12 Bolt-e (4) M5x12 Bolt-f (4) M6x12 Bolt-g (4) M8x16 Bolt-h (4) M4x30 Bolt-i (4) M5x30 Bolt-j (4) M6x35 Bolt-k (4) M8x40 Bolt-l (4) M4 Lock Washer-m (4) M5 Lock Washer-n (4) M6 Lock Washer-o (4) M8 Lock Washer-p...
  • Page 5 CAUTION! This TV mount must be securely attached to the ceiling. If the mount is not properly installed it may fall, resulting in possible injury and/or damage. WARNING Tools  5/32“ (4 mm) Drill Bit  3/8“ (10 mm)  Wrench or Socket Set Required ...
  • Page 6 Step 1B Mounting the Monitor Brackets to a TV with Curved Back First of all, make sure the diameter of the Bolt (i, j, k, l) your TV requires. Once you have determined the correct diameter, please see the relative diagram as below. You will thread the Bolt into the TV using the correct Lock Washer (m, n, o, p), Washer (s, t) and spacer (q, r).
  • Page 7 Step 3 Mounting the Ceiling Plate to the Ceiling Use the Ceiling Plate(C) as a template to mark 4 hole locations on the ceiling. Pre-Drill these holes with a 3/8“ (10 mm) masonry bit to at least 3“ (75 mm) in depth. Insert a Concrete Anchor(v) into each of these holes.
  • Page 9 STROPNÍ DRŽÁK NA LCD Pro model: SHO 1070 Obecné pokyny pro montáž 1-CZ...

  • Page 10: Důležité Bezpečnostní Informace

    Instalační pokyny POKYNY PRO ROZBALENÍ • Opatrně otevřete krabici, vyjměte obsah a položte ho na kartón nebo jiný chráněný povrch, abyste zařízení nepoškodili. • Zkontrolujte obsah balení podle seznamu dílů na následující straně a ujistěte se, že jsou všechny díly v pořádku. Poškozené nebo vadné díly nepoužívejte. •...

  • Page 11: Pokyny A Informace O Nakládání S Použitým Obalem

    Nedemontujte ani neopravujte zařízení sami. • Nikdy neinstalujte, nebo neobsluhujte toto zařízení, které jeví známky poškození. Pokud si nejste jistí, kontaktujte Vašeho dodavatele. Firma Stell není odpovědná za chybnou montáž tohoto zařízení. • Zařízení musí být umístěno tak, aby byla síťová zástrčka po instalaci přístupná.
  • Page 12 Seznam dodaných částí (1) Nástěnná deska – a (1) Konzola na monitor – b (1) Spojovací část – c (1) Pojistná vzpěra – d (4) Šroub M4 x 12 – e (4) Šroub M5 x 12 – f (4) Šroub M6 x 12 – g (4) Šroub M8 x 16 –...
  • Page 13 UPOZORNĚNÍ! Tento držák na TV musí být bezpečně připevněn k vertikální stěně. Pokud by nebyl pevně instalovaný, mohl by spadnout a následně způsobit poranění nebo škody. VAROVÁNÍ Požadované  4mm spirálový vrták  10mm vrták do zdiva  Klíč nebo sada bitů nářadí: ...
  • Page 14 1B. krok Montáž konzol na televizor s oblou zadní částí Nejdřív určete šrouby (i, j, k, l), které potřebujete k montáži na televizor: rukou je zkuste zašroubovat do otvorů v zadní části televizoru. Pokud ucítíte odpor, okamžitě přestaňte šroubovat! Jakmile naleznete šroub se správným závitem, postupujte podle níže uvedeného odpovídajícího obrázku.
  • Page 15 3. krok Montáž stropní desky na strop K označení umístění čtyř otvorů na stropě použijte stropní desku (C). Vyvrtejte otvory min. 7,5 cm hluboké 10mm vrtákem. Do každého z otvorů vložte hmoždinku (x). Zkontrolujte, že je hmoždinka zcela zasunutá a zarovnaná s okrajem stěny (i v případě další vrstvy suchého zdiva nebo jiného materiálu na povrchu).
  • Page 17 STROPNÝ DRŽIAK NA LCD Pre model: SHO 1070 Všeobecné pokyny pre montáž 1-SK...

  • Page 18: Dôležité Bezpečnostné Informácie

    Inštalačné pokyny POKYNY PRE ROZBALENIE • Opatrne otvorte škatuľu, vyberte obsah a položte ho na kartón alebo iný chránený povrch, aby ste zariadenie nepoškodili. • Skontrolujte obsah balenia podľa zoznamu dielov na nasledujúcej strane a uistite sa, že sú všetky diely v poriadku. Poškodené alebo chybné diely nepoužívajte. •...

  • Page 19: Pokyny A Informácie O Zaobchádzaní S Použitým Obalom

    Nedemontujte ani neopravujte zariadenie sami. • Nikdy neinštalujte, alebo neobsluhujte toto zariadenie, ktoré javí známky poškodenia. Ak nemáte istotu, kontaktujte Vášho dodávateľa. Firma Stell nie je zodpovedná za chybnú montáž tohto zariadenia. • Zariadenie musí byť umiestnené tak, aby bola sieťová zástrčka po inštalácii prístupná.
  • Page 20 Zoznam dodaných častí (1) Nástenná doska – a (1) Konzola na monitor – b (1) Spojovacia časť – c (1) Poistná vzpera – d (4) Skrutka M4 x 12 – e (4) Skrutka M5 x 12 – f (4) Skrutka M6 x 12 – g (4) Skrutka M8 x 16 –...
  • Page 21 UPOZORNENIE! Tento držiak na TV musí byť bezpečne pripevnený k vertikálnej stene. Ak by nebol pevne inštalovaný, mohol by spadnúť a následne spôsobiť poranenie alebo škody. VAROVANIE Požadované  4mm špirálový vrták  10mm vrták do muriva  Kľúč alebo náradie: ...
  • Page 22 1B. krok Montáž konzol na televízor s oblou zadnou časťou Najskôr určite skrutky (i, j, k, l), ktoré potrebujete na montáž na televízor: rukou ich skúste zaskrutkovať do otvorov v zadnej časti televízora. Ak zacítite odpor, okamžite prestaňte skrutkovať! Hneď ako nájdete skrutku so správnym závitom, postupujte podľa nižšie uvedeného zodpovedajúceho obrázka.
  • Page 23 3. krok Montáž stropnej dosky na strop Na označenie umiestnenia štyroch otvorov na strope použite stropnú dosku (C). Vyvŕtajte otvory min. 7,5 cm hlboké 10mm vrtákom. Do každého z otvorov vložte príchytku (x). Skontrolujte, že je príchytka celkom zasunutá a zarovnaná s okrajom steny (aj v prípade ďalšej vrstvy suchého muriva alebo iného materiálu na povrchu).
  • Page 25 MENNYEZETI LCD-TARTÓ Ezen modellhez: SHO 1070 Általános szerelési utasítások 1-HU...

  • Page 26: Szerelési Útmutató

    Szerelési útmutató ÚTMUTATÓ A KICSOMAGOLÁSHOZ • Óvatosan nyissa ki a dobozt, vegye ki a tartalmát, tegye keménypapírra vagy más olyan felületre, ahol sérülés ellen védve van. • Ellenőrizze a csomag tartalmát a részek listája szerint a következő oldalon és győződjön meg, hogy minden rész rendben van.
  • Page 27 A berendezést ne szerelje szét és ne javítsa maga. • Soha se telepítsen és ne használjon olyan berendezést, amin látható sérülés van. Ha bizonytalan, lépjen kapcsolatba a szállítójával. A Stell cég nem felelős ezen berendezés hibás telepítéséért. • A berendezést úgy kell elhelyezni, hogy a telepítés után elérhető legyen a hálózati aljzat.
  • Page 28 Alkatrészlista (1) Falitartó szerelvény - a (1) Monitortartó - b (1) Összekötő rész – c (1) Biztosító támaszték – d (4) Csavar M4 x 12 – e (4) Csavar M5 x 12 – f (4) Csavar M6 x 12 – g (4) Csavar M8 x 16 –...
  • Page 29 VIGYÁZAT! Ez a TV tartót biztonságosan rögzíteni kell függőleges falhoz. Ha nincs szilárdan rögzítve, leeshetne és az sérülést vagy kárt okozhatna. FIGYELEM Szükséges  4 mm spirál fúró  10 mm fali fúrógép  Kulcs vagy szerszám  Csavarhúzó  Érzékelő bitkészlet ...
  • Page 30 1B. lépés A monitortartó szerelése domború hátú tévékészülékhez Először határozza meg a csavarokat (i, j, k, l), amelyekre a televízió felszereléséhez szüksége lesz: kézzel próbálja meg becsavarozni a nyílásokba a televízió hátoldalán. Ha ellenállásba ütközik, ne erőltesse tovább! Ha megállapította a helyes átmérőt, nézze meg a vonatkozó...
  • Page 31 3. lépés A mennyezeti lap mennyezetre szerelése A négy mennyezeti nyílás bejelöléséhez használja a mennyezeti lapot (C). Fúrjon ki min. 7,5 cm mély lyukakat 10 mm fúrófejjel. Tegyen tiplit (x) mindegyik lyukba. Győződjön meg, hogy a tipli jól be van tolva és egyszintben van a fal szélével, még ha gipszkarton réteg vagy más anyag is van előtte.
  • Page 33 UCHWYT SUFITOWY NA LCD do modelu: SHO 1070 Ogólne zasady montażu 1-PL...
  • Page 34 Instrukcje dotyczące instalacji ROZPAKOWANIE • Ostrożnie otwórz pudełko, wyjmij jego zawartość i połóż ją na kartonie lub innej powierzchni ochronnej, aby nie uszkodzić urządzenia. • Sprawdź, czy zawartość opakowania jest zgodna z listą części na następnej stronie i upewnij się, czy wszystkie części są sprawne. Nie używaj uszkodzonych lub wadliwych części.
  • Page 35 Nie demontuj ani nie naprawiaj urządzenia samodzielnie. • Nigdy nie instaluj ani nie obsługuj tego urządzenia, jeśli jest ono uszkodzone. Jeśli nie jesteś pewien, czy urządzenie jest sprawne, skontaktuj się z dostawcą. Firma Stell nie ponosi odpowiedzialności za niewłaściwy montaż tego urządzenia. •...
  • Page 36 Lista dostarczonych części (1) Płyta ścienna -a (1) Konsola monitorowa -b (1) Część łącząca – c (1) Podpórka zabezpieczająca – d (4) Śruba M4 x 12 – e (4) Śruba M5 x 12 – f (4) Śruba M6 x 12 – g (4) Śruba M8 x 16 –...
  • Page 37 OSTRZEŻENIE! Ten uchwyt na TV musi być bezpiecznie przymocowany do pionowej ściany. Gdyby nie został należycie zainstalowany, mógłby spaść i spowodować zranienia lub szkody. OSTRZEŻENIE: Wymagane  4mm wiertło spiralne  10mm wiertło do muru  Klucz lub zestaw narzędzia: ...
  • Page 38 Krok 1B. Montaż konsoli do telewizora z wypukłą częścią tylną Najpierw należy znaleźć śruby (i, j, k, l) potrzebne do zamontowania do telewizora: spróbuj je przykręcić ręcznie do otworów w tylnej części telewizora. Jeśli poczujesz opór, natychmiast przestań dokręcać! Kiedy znajdziesz śrubę z właściwym gwintem, postępuj zgodnie z poniższymi rysunkami.
  • Page 39 Krok 3 Montaż płyty ściennej do sufi tu Do oznaczenia umieszczenia czterech otworów na sufi cie użyj płyty sufi towej (C). Za pomocą 10mm wiertła wywierć otwory o głębokości min. 7,5 cm. Do każdego z otworów włóż kołek rozporowy (x). Sprawdź, czy kołek jest całkowicie wsunięty i wyrównany z krawędzią...
  • Page 41 ПОТОЛОЧНОЕ КРЕПЛЕНИЕ ДЛЯ ЖК МОНИТОРА ИЛИ ТЕЛЕВИЗОРА Для модели: SHO 1070 Общие инструкции по монтажу 1-RU...

  • Page 42: Важная Информация По Безопасности

    Инструкции по установке ИНСТРУКЦИИ ПО ИЗВЛЕЧЕНИЮ ИЗ УПАКОВКИ • Осторожно откройте коробку, извлеките содержимое и положите на лист картона или другую защитную поверхность во избежание повреждений. • Проверьте соответствие комплекта поставки приведенному на следующей странице списку частей, чтобы убедиться в наличии всех элементов. Не используйте...
  • Page 43 Никогда не устанавливайте данное изделие и не выполняйте его техническое обслуживание при наличии признаков повреждения. При наличии сомнений, обратитесь к поставщику. Stell не несет ответственности за неправильную установку данного изделия. • Изделие необходимо размещать таким образом, чтобы обеспечить свободный доступ...

  • Page 44: Комплект Поставки

    Комплект поставки (1) Монтажная (1) Кронштейн (1) Соединительная (1) Стопорная пластина-a телевизора-b часть-c пластина-d (4) Болт M4x12-e (4) Болт M5x12-f (4) Болт M6x12-g (4) Болт M8x16-h (4) Болт M4x30-i (4) Болт M5x30-j (4) Болт M6x35-k (4) Болт M8x40-l (4) Стопорная (4) Стопорная...
  • Page 45 ВНИМАНИЕ! Данное крепление для телевизора необходимо надежно закрепить на потолке. Неправильная установка крепления может привести к травмам и/или повреждениям. ПРЕДУПРЕЖДЕНИЕ Необходимый  Сверлильная  Сверлильная 10 mm  Комплект ключей инструмент 4 mm головка головка по бетону или головок  Отвертка ...
  • Page 46 Шаг 1B Крепление кронштейна к телевизору с изогнутой задней стенкой Прежде всего, необходимо выбрать тип болта (i, j, k, l), соответствующий вашему телевизору. После того, как будет определен правильный диаметр, см. сравнительную схему ниже. Закрутите болт в телевизор и закрепите его с помощью соответствующей...
  • Page 47 Шаг 3 Крепление потолочной пластины на потолке Используйте потолочную пластину (C) в качестве шаблона, чтобы сделать на потолке отметки для 4 отверстий. Предварительно высверлите эти отверстия с помощью 10 мм сверла по бетону и кирпичной кладке на глубину не менее 75 мм. Вставьте в...
  • Page 49 PRIE LUBŲ MONTUOJAMAS LAIKIKLIS SKYSTŲJŲ KRISTALŲ TELEVIZORIUI Modeliui: SHO 1070 Universali montavimo instrukcija 1-LT...
  • Page 50 Montavimo instrukcija NURODYMAI, KAIP IŠPAKUOTI • Atsargiai atidarykite kartoninę dėžę, ištraukite jame esančias dalis ir padėkite jas ant kartono ar kokio nors kito apsauginio paviršiaus, kad nesugadintumėte jų. • Patikrinkite pakuotės turinį pagal pateiktų dalių sąrašą, esantį kitame puslapyje, kad įsitikintumėte, jog nei viena sudedamoji dalis nėra sugadinta.
  • Page 51 Neišmontuokite ir netaisykite šio gaminio patys. • Jokiais būdais nemontuokite ir nenaudokite šio gaminio, jei pastebėtumėte kokių nors jo pažeidimo požymių. Jeigu nesate tikri, susisiekite su tiekėju. "Stell" neprisiima jokios atsakomybės dėl žalos, patirtos netinkamai sumontavus šį gaminį. • Gaminys turi būti pritvirtintas taip, kad jį sumontavus maitinimo lizdas būtų lengvai pasiekiamas.
  • Page 52 Pateiktų dalių sąrašas (1) Sieninė plokštelė-a (1) Monitoriaus kronšteinas-b (1) Jungiamoji dalis-c (1) Fiksavimo juosta-d (4) Varžtas M4x12-e (4) Varžtas M5x12-f (4) Varžtas M6x12-g (4) Varžtas M8x16-h (4) Varžtas M4x30-i (4) Varžtas M5x30-j (4) Varžtas M6x35-k (4) Varžtas M8x40-l (4) M4 fi ksavimo (4) M5 fi...
  • Page 53 DĖMESIO! Šis televizoriaus laikiklis turi būti saugiai pritvirtintas prie lubų. Jeigu laikiklis nebus tinkamai sumontuotas, jis gali nukristi ir gali sužeisti ir (arba) padaryti žalos. ĮSPĖJIMAS Reikalingi  4 mm grąžtas  10 mm grąžtas  Veržliarakčių arba antgalių įrankiai ...
  • Page 54 1B žingsnis Monitoriaus kronšteino tvirtinimas prie televizoriaus su lenkta galine dalimi Pirmiausia įsitikinkite, ar varžtų (i, j, k, l) skersmuo tinka jūsų televizoriui. Nustatę, kad skersmuo yra tinkamas, žr. atitinkamą, toliau pateiktą pav. Įsukite varžtą į televizorių, naudodami tinkamą fi ksavimo poveržlę (m, n, o, p), poveržlę (s, t) ir tarpiklį (q, r). Jeigu naudojate M4 arba M5 skersmens varžtą, tarp monitoriaus kronšteino ir tarpiklio reikės panaudoti dar vieną...
  • Page 55 3 žingsnis Pritvirtinkite lubų plokštelę prie lubų Panaudokite lubų plokštelę (C) kaip šabloną ir pažymėkite ant lubų 4 skylių vietas. Truputį pragręžkite šias skyles, kad jos būtų bent 75 mm gylio, naudodami 10 mm grąžtą mūrui gręžti. Įkiškite ankerius betonui (v) į kiekvieną iš šių skylių. Įsitikinkite, kad ankeris būtų visiškai įtaisytas ir būtų...
