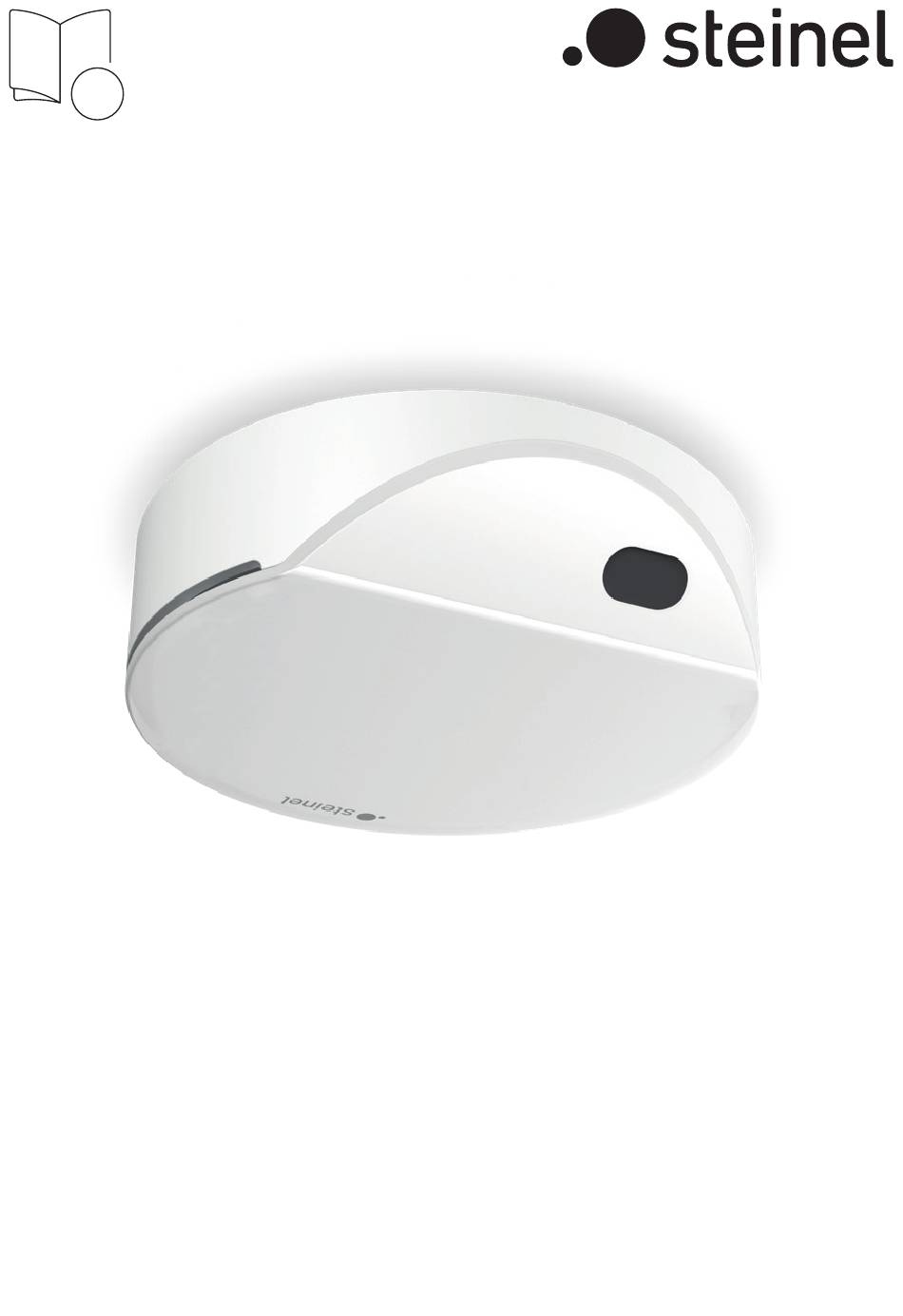

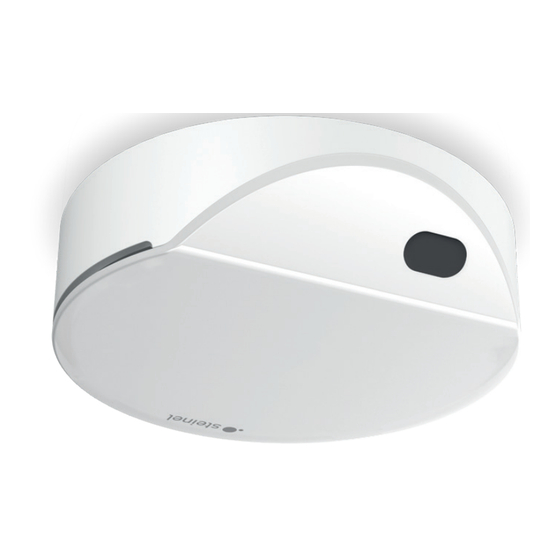

  • Page 1 HPD 3 IP...
  • Page 2 DE � � � � � � � � � � � � � 18 Textteil beachten! GB � � � � � � � � � � � � � 31 Follow written instructions! – 2 –...
  • Page 3 3�1 3�2 40 mm 75 mm 125 mm – 3 –...
  • Page 4 3�3 3�4 – 4 –...
  • Page 5 3�5 125 mm 65 mm 3�6 – 5 –...
  • Page 6 4�1 4�2 – 6 –...
  • Page 7 4�3 4�4 – 7 –...
  • Page 8 4�5 5�1 < 10 m x_min – 8 –...
  • Page 9 5�2 ca. 5 cm ca. 5 cm 5�3 – 9 –...
  • Page 10 5�4 5�5 – 10 –...
  • Page 11 5�6 5�7 – 11 –...
  • Page 12 5�8 6 mm 5�9 – 12 –...
  • Page 13 5�10 5�11 – 13 –...
  • Page 14 5�12 5�13 6 mm – 14 –...
  • Page 15 5�14 5�15 – 15 –...
  • Page 16 5�16 6�1 – 16 –...
  • Page 17 6�2 – 17 –...

  • Page 18: Zu Diesem Dokument

    1� Zu diesem Dokument – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. – Das Dokument ist gültig für die HPD 3-Sensorsoftware V4.1.0 oder höher und für die IP-Modul-Software V1.3 oder höher. 2�...
  • Page 19 Ausstattung – Personensensor (drehbar um ± 45°) – SIR 13D-Radarsensor – Temperatur-Sensor – Luftfeuchte-Sensor – VOC-Sensor – eCO -Sensor – IAQ (Indoor Air Quality) – RGB Status-LED – USB-Anschluss (Einrichtung) – IP-Modul – Bluetooth Funktionsprinzip – Personensensor, bei dem die Bildanalyse direkt im Sensor erfolgt. –...
  • Page 20 Werte, die über Bluetooth gesendet werden: – Gesamtzahl der Personen. – Globaler Lichtwert. – Bewegung vom HF-Sensor. – Temperatur. – Relative Luftfeuchtigkeit. – VOC. – eCO – IAQ. Hinweis: Wenn eine oder mehrere Zonen konfiguriert sind, dann wird das globale Licht nur von diesen Zonen gemessen (Vereinung dieser Zonen). Hinweis: Die Genauigkeit des eCO Messwertes nimmt mit der Zeit zu, die maximale Genauigkeit ist nach 48 Stunden erreicht.
  • Page 21 Produktmaße (Abb� 3�2/3�5) Produktübersicht (Abb� 3�3/3�6) IP-Anschluss Buchse Stecker Optischer Sensor und SIR 13D-Radarsensor Unterputz-IP-Modul Aufputz-IP-Modul Sensormodul Micro USB-Buchse Status-LED Temperatur-, Luftfeuchtigkeit-, VOC-, eCO -Sensor, IAQ Technische Daten – Abmessungen (Ø × T): UP: 125 × 40 mm (125 × 75 mm mit IP-Modul) AP: 125 × 65 mm – Anschluss: PoE 802.3af class 2 PoE 24-57 V 4 W –...

  • Page 22: Elektrischer Anschluss

    4� Elektrischer Anschluss Elektrischer Anschluss Unterputz mit Unterputz-IP-Modul (Abb� 4�1) Elektrischer Anschluss Unterputz mit Aufputz-IP-Modul (Abb� 4�2) Elektrischer Anschluss Aufputz mit Aufputz-IP-Modul (Abb� 4�2) Der Anschluss erfolgt über das LAN-Kabel: – PoE 802.3af class 2 – PoE 24-57 V 4 W Anschlussbeispiele IP – Anschluss eines einzelnen Sensors über einen Network-Power-Adapter an einen PC.
  • Page 23 • Geeigneten Ausrichtung auswählen. – Unter Berücksichtigung der Ausrichtung der Sensorik. (Abb. 5.3) – Das IP-Modul muss mit der korrekten Ausrichtung an die Decke montiert werden. Die Buchse des IP-Moduls zeigt in Richtung der Sensorik am Sensormodul. (Abb� 3�3/3�6) – Blendfrei. Montageschritte Montage Unterputz mit Unterputz-IP-Modul •...
  • Page 24 10.88.0.2. – Das Standardkennwort für die USB-Schnittstelle (Webserver über USB) ist: adm123 – Das Kennwort zum Abrufen des Bildes ist: steinel Hinweis: Die USB-Schnittstelle ist nur die ersten 30 Minuten nach dem Ein- schalten des Sensors verfügbar. Einstellung der IP Schnittstelle –...
  • Page 25 System zu vermeiden, wird dringend die Provisionierung des Sensors mit der Steinel Connect App empfohlen. Bei der ersten Verbindung zwischen Sensor und Steinel Connect App werden auf dem Smartphone oder Tablet entsprechende Netzwerkschlüssel gespeichert. Durch die Schlüssel ist ein unbefugter Zugriff auf den Sensor ausgeschlossen.

  • Page 26: Störungen

    – Kein PoE-Injektor montiert, oder der verwendete Netzwerk-Switch unter- stützt kein PoE. • PoE-Versorgung überprüfen. – Falsche IP-Adressen-Konfiguration. • Netzwerkeinstellungen überprüfen. • Ggf. Reset über Steinel Connect App durchführen und mit Standardkonfigu- ration erneut verbinden. – Firewall blockiert die Kommunikation. • Firewall-Einstellungen überprüfen. – 26 –...

  • Page 27: Reinigung Und Pflege

    Sensor zählt falsche Personenzahl – Personen sind für den Sensor nicht erkennbar. – Personen nur partiell erkennbar (Bein, Schulter, Kopf). • Freie Sicht auf den Sensor herstellen. • Achtgeben, dass Personen nicht von Pflanzen etc. verdeckt werden. • Erfassungs-Sensitivität ändern. Wert des eCO - und IAQ-Sensors zeigt -1 –...
  • Page 28 10� Konformität Hiermit erklärt die STEINEL Vertrieb GmbH, dass der Funkanlagentyp HPD 3 IP der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de 11� Herstellergarantie Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder...
  • Page 29 Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Behebung der Mängel, kostenlosen Austausch (ggf. durch eine gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt • bei Sensoren, Strahlern, Außen- und Innenleuchten: 5 Jahre jeweils ab Kaufdatum des Produkts.

  • Page 30: Garantie

    Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH -Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.

  • Page 31: About This Document

    1� About this document – Under copyright. Reproduction either in whole or in part only with our consent. – Subject to change in the interest of technical progress. – The document is valid for HPD 3 sensor software V4.1.0 or higher and for IP module software V1.3 or higher.
  • Page 32 Features – Human presence detector (turns through ± 45°) – SIR 13D radar sensor – Temperature sensor – Humidity sensor – VOC sensor – eCO sensor – IAQ (Indoor Air Quality) – RGB status LED – USB connection (set-up) – IP module –...

  • Page 33: Installation Instructions

    Values sent via Bluetooth: – Total number of persons. – Global light level. – Movement detected by HF sensor. – Temperature. – Relative humidity. – VOC. – eCO – IAQ. Note: If one or more zones are configured, these zones only measure global light (unification of these zones).
  • Page 34 Product parts (Fig� 3�3/3�6) IP connection Socket Plug Optical sensor and SIR 13D radar sensor Concealed IP module Surface-mounted IP module Sensor module Micro USB port Status LED Temperature, humidity, VOC, eCO sensor, IAQ Technical specifications – Dimensions (Ø × D): concealed: 125 × 40 mm (125 × 75 mm with IP module) surface-mounted: 125 × 65 mm –...

  • Page 35: Electrical Connection

    4� Electrical connection Concealed electrical connection with concealed IP module (Fig� 4�1) Concealed electrical connection with surface-mounted IP module (Fig� 4�2) Surface-mounted electrical connection with surface-mounted IP module (Fig� 4�2) Connection is made via the LAN cable: – PoE 802.3af class 2 – PoE 24-57 V 4 W Connection examples for IP –...
  • Page 36 • Aim sensor in appropriate direction. – Taking into account the direction in which the sensor is aimed. (Fig. 5.3) – The IP module must be mounted on the ceiling and correctly aimed. The socket on the IP module points towards the sensor on the sensor module.

  • Page 37: Operation/Configuration

    – The standard password for the USB interface (web server via USB) is: adm123 – The password for opening the image is: steinel Note: the USB interface is only available for the first 30 minutes of switching the sensor ON.
  • Page 38 Steinel Connect app. With the first connection between the sensor and the Steinel Connect app, corresponding network keys are saved on the smartphone or tablet. The key prevents unauthorized access to the sensor. For access via another smartphone or tablet, the network key must be actively shared.
  • Page 39 400 to 499 Level 4 Significant sense of Poor discomfort (not recom- mended for an exposure time of >1 month). ≥ 500 Level 5 Unacceptable conditions Very poor (not recommended). Detailed description: See Quick Start Guide: www.steinel.de – 39 –...

  • Page 40: Cleaning And Maintenance

    PoE. • Check PoE supply. – IP address incorrectly configured. • Check network settings. • It may be necessary to reset via Steinel Connect app and re-connect with standard configuration. – Firewall preventing communication. • Check firewall settings. Sensor counting number of persons incorrectly –...

  • Page 41: Manufacturer's Warranty

    11� Manufacturer's warranty This STEINEL product has been manufactured with utmost care, tested for proper operation and safety and then subjected to random sample inspection. Steinel guarantees that it is in perfect condition and proper working order. The warranty period is 5 years and starts on the date of sale to the consumer.
  • Page 42 STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact...
