iNels JA2-02B Manual Instruction

NÁVOD K OBSLUZE / MANUAL INSTRUCTIONS
Roletový (žaluziový) aktor
CZ
EN Shutter actuator
Před instalací přístroje a před jeho uvedením do provozu se seznamte důkladně s montážním návodem k použití. Návod na použití je určen pro montáž přístroje
a pro uživatele zařízení. Návod se musí přiložit k dokumentaci elektroinstalace. Montážní návod naleznete i na webové stránce www.inels.com. Pozor, nebezpečí
úrazu elektrickým proudem! Montáž a připojení mohou provádět pouze pracovníci s příslušnou odbornou elektrokvalifi kací při dodržení platných předpisů.
Nedotýkejte se částí přístroje, které jsou pod napětím. Nebezpečí ohrožení života. Při montáži, údržbě, úpravách a opravách je nutné dodržet bezpečnostní
předpisy, normy, směrnice a odborná ustanovení pro práci s elektrickým zařízením. Před zahájením práce na přístroji je nutné, aby všechny vodiče, připojené díly
a svorky byly bez napětí. Tento návod obsahuje jen všeobecné pokyny, které musí být aplikovány v rámci dané instalace. V rámci kontroly a údržby pravidelně
kontrolujte (při vypnutém napájení) - dotažení svorek.
Before the device is installed and operated, read this instruction manual carefully and with full understanding. The instruction manual is designated for mounting
the device and for the user of such device. It has to be attached to electro-installation documentation. The instruction manual can be also found on a web site www.
inels.com. Attention, danger of injury by electrical current! Mounting and connection can be done only by a professional with an adequate electrical qualifi cation,
and all has to be done while observing valid regulations. Do not touch parts of the device that are energized. Danger of life-threat! While mounting, servicing,
executing any changes, and repairing it is essential to observe safety regulations, norms, directives and special regulations for working with electrical equipment.
Before you start working with the device, it is essential to have all wires, connected parts, and terminals de-energized. This instruction manual contains only general
directions which need to be applied in a particular installation. In the course of inspections and maintenance, always check (while de-energized) if terminals are
tightened.

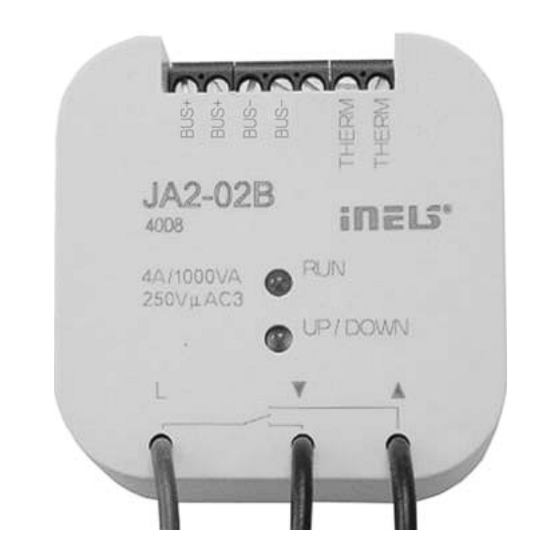

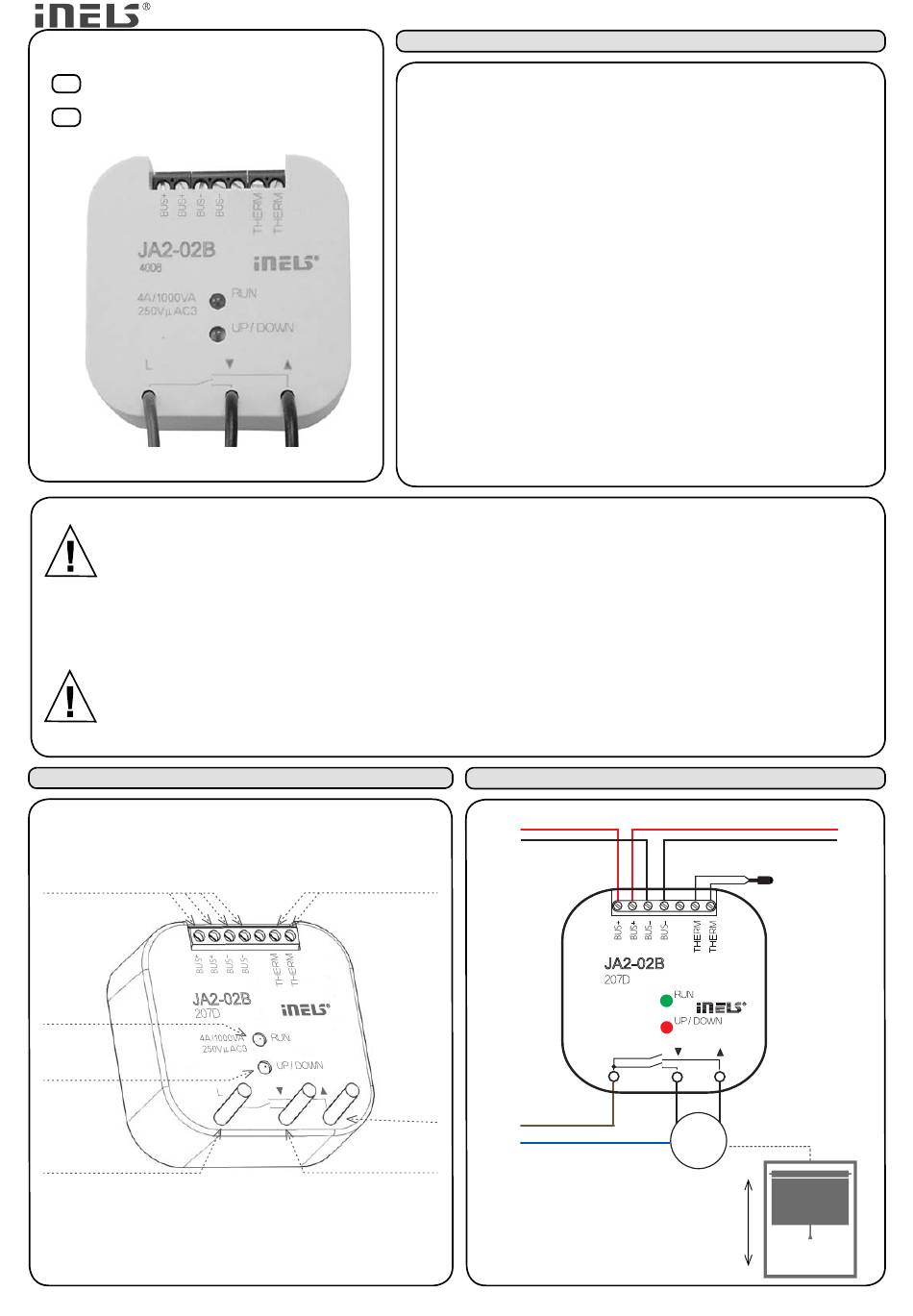

Popis přístroje / Description of device
Datová sběrnice BUS
BUS data
LED indikace
stavu jednotky
LED indication
of unit´s state
LED indikace
výstupů
Output LED
indication
Napájecí napětí motorů
Engine supply voltage
Charakteristika / Characteristics
JA2-02B
- Je určen pro ovládání pohonů rolet, žaluzií, markýz, garáž. vrat, vjezdových bran apod.
- Ovládá el. pohony, které jsou řízeny ve dvou směrech a mají zabudovaný koncový spínač.
- JA2-02B obsahuje dvě nezávislá relé, z nichž každý výstup je samostatně z iDM ovladatelný a
adresovatelný. Vnitřní zapojení kontaktů relé zamezuje sepnutí napětí do výstupů UP a DOWN
současně.
- Stav jednotky indikuje zelená LED dioda RUN na předním panelu:
- je-li připojeno nap. napětí a aktor není řízena po sběrnici BUS, svítí LED RUN nepřetržitě.
- je-li připojeno napájecí napětí a aktor je řízen po sběrnici BUS, LED RUN bliká.
- Stav výstupních kontaktů UP/DOWN indikuje LED UP/DOWN:
- je-li sepnut kontakt UP svítí LED dioda červeně (oranžově).
- je-li sepnut kontakt DOWN svítí LED dioda zeleně.
- Vstup pro teplotní senzor TC/TZ (více informací o senzorech viz příslušenství).
- Maximální zatížení kontaktu relé JA2-02B je 4A/1000VA pro kategorii AC3 (motory elektrických
pohonů), materiál kontaktu je AgSnO
- JA2-02B je určen pro montáž do instalační krabice.
- Designed for control of Venetian blinds, shutters, garage doors, entrance gates, etc.
- Operates electrical motor, which are controlled in 2 directions and have an built-in limit switch.
- JA2-02B contains 2 independent relays where connection of relay contacts pre-vents current
voltage switching on outputs UP and DOWN at the same time.
- Status of units is indicated by green LED RUN on the front panel:
- while supply voltage is connected and the unit is not controlled by BUS, LED RUN shines.
- while supply voltage is connected and the unit is controlled by BUS, LED RUN flashes.
- Status of output contacts UP/DOWN is indicated by LED UP/DOWN:
- while contact UP is switched, red (orange) LED shines
- while contact DOWN is switched, green LED shines.
- Input for thermo sensor TC/TZ (more information about sensors - see accessories)
- Maximum load of relay contacts is 4A/1000VA for AC3 (electrical gear motors).
3168-02-017 Rev.: 3
- Both are designed for mounting into installation box.
Vstup pro teplotní senzor
Input for thermo sensor
Výstup -
nahoru UP
Output
upwards
Výstup - dolů DOWN
Output downwards
.
2
Zapojení / Connection
BUS +
BUS -
Napájecí napětí motorů/
Engine supply voltage
Teplotní senzor / Thermo sensor
M
