INSTRUCCIONES DE ENSAMBLAJE

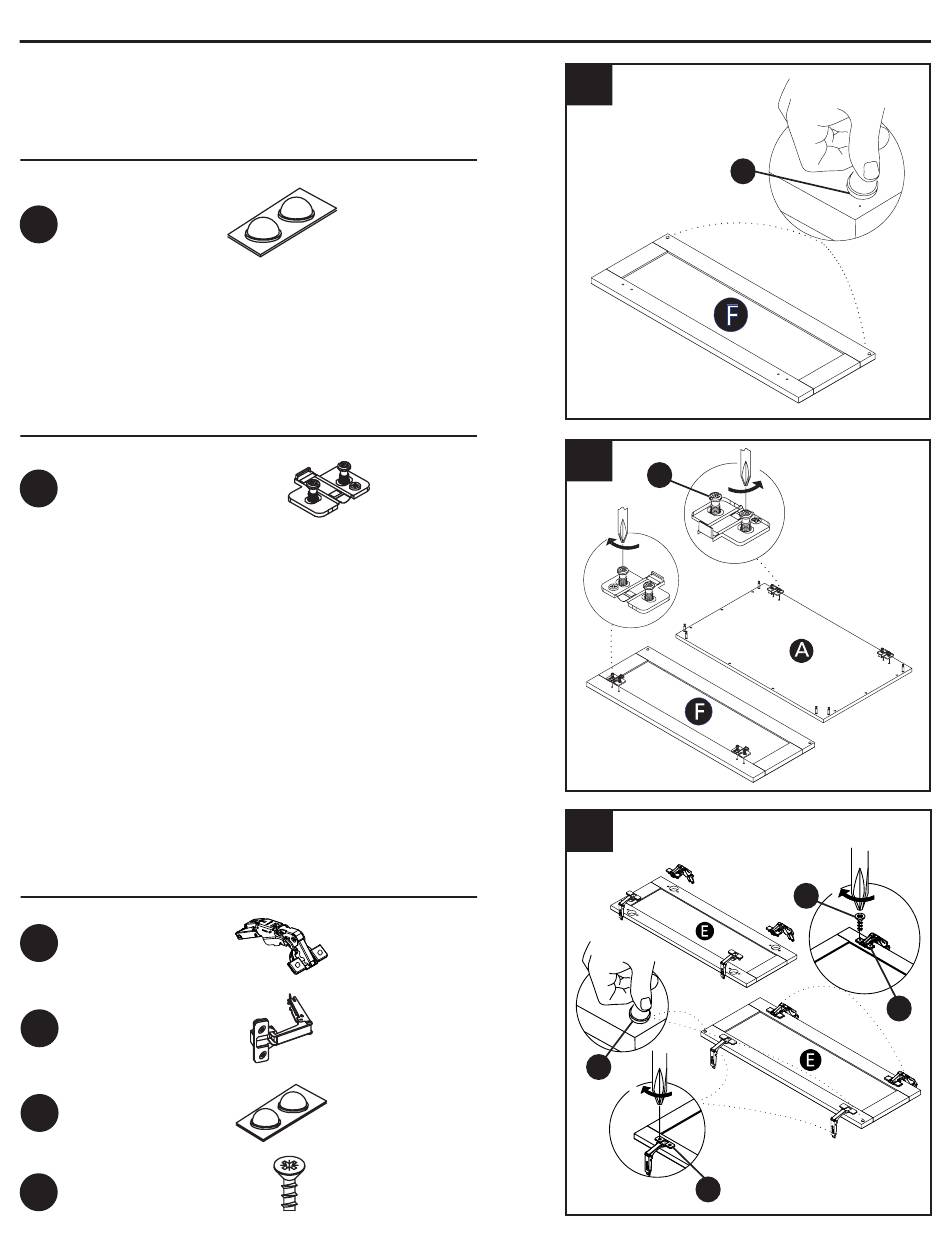

4. Coloque el tope en la puerta como se muestra.
Aditamentos utilizados
Tope de 2 mm
KK
5. Con un destornillador Phillips, fije la placa de
montaje como se muestra en la ilustración.
Aditamentos utilizados
Placa de montaje de
FF
bisagras
6. Inserte la bisagra en el orificio perforado. Con
un destornillador Phillips, gire los tornillos
preinstalados en dirección de las manecillas del
reloj para que encajen en su lugar.
Inserte la bisagra de 155° en el orificio
perforado. Con un destornillador Phillips,
apriete el tornillo de la bisagra con las
bisagras en dirección de las manecillas del
reloj.
Coloque el tope en la puerta como se
muestra.
Aditamentos utilizados
Bisagra de 155°
GG
Bisagra PCC
HH
Tope de 2 mm
KK
Tornillo para bisagra
LL
4
x 2
5
x 4
6
x 2
x 2
x 2
x 4
