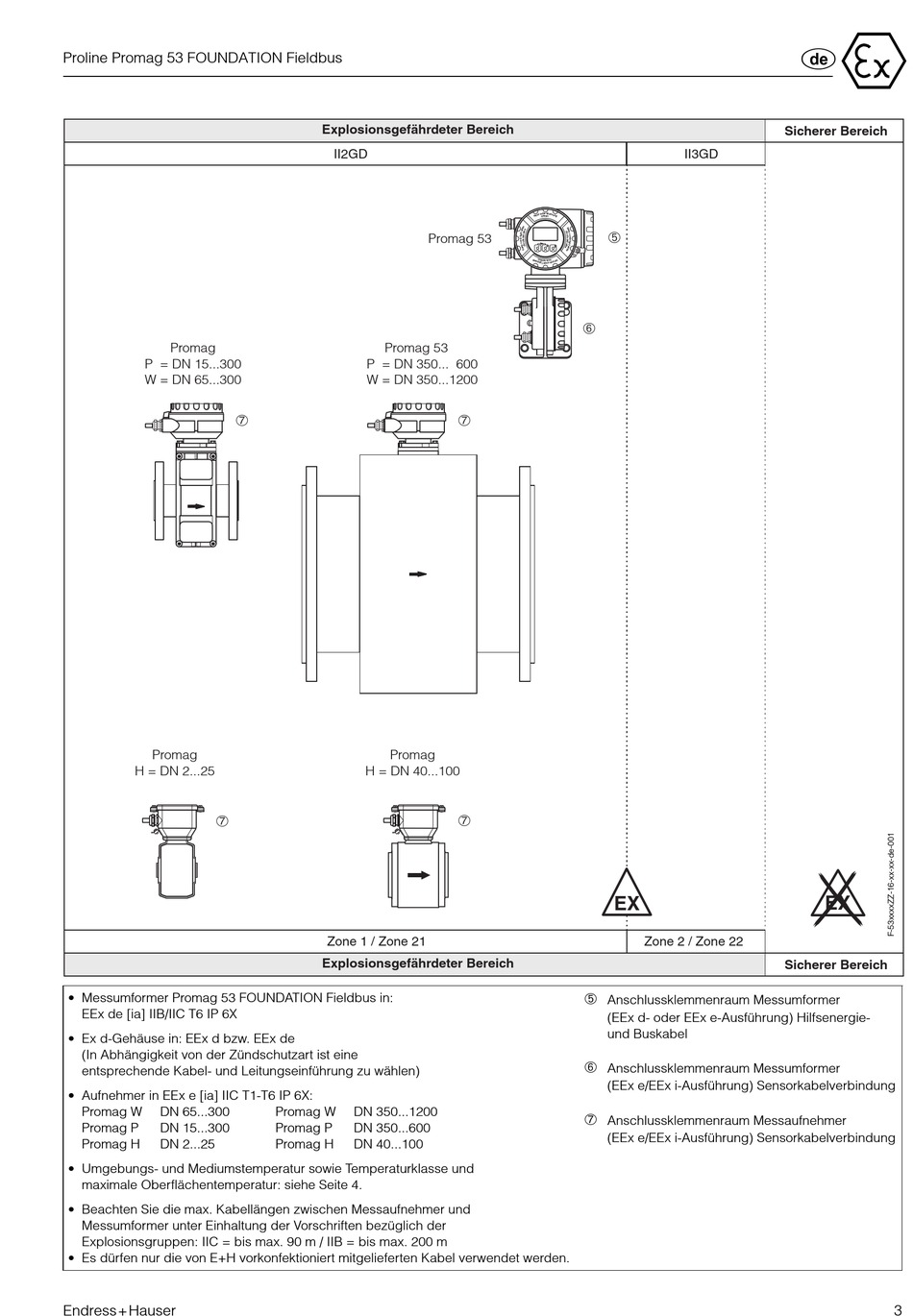

Proline Promag 53 FOUNDATION Fieldbus
Promag
P = DN 15...300
W = DN 65...300
Promag
H = DN 2...25
➆
• Messumformer Promag 53 FOUNDATION Fieldbus in:
EEx de [ia] IIB/IIC T6 IP 6X
• Ex d-Gehäuse in: EEx d bzw. EEx de
(In Abhängigkeit von der Zündschutzart ist eine
entsprechende Kabel- und Leitungseinführung zu wählen)
• Aufnehmer in EEx e [ia] IIC T1-T6 IP 6X:
Promag W DN 65...300
Promag P DN 15...300
Promag H DN 2...25
• Umgebungs- und Mediumstemperatur sowie Temperaturklasse und
maximale Oberflächentemperatur: siehe Seite 4.
• Beachten Sie die max. Kabellängen zwischen Messaufnehmer und
Messumformer unter Einhaltung der Vorschriften bezüglich der
Explosionsgruppen: IIC = bis max. 90 m / IIB = bis max. 200 m
• Es dürfen nur die von E+H vorkonfektioniert mitgelieferten Kabel verwendet werden.
Endress+Hauser
Explosionsgefährdeter Bereich
II2GD
Promag 53
P = DN 350... 600
W = DN 350...1200
➆
Promag
H = DN 40...100
Zone 1 / Zone 21
Explosionsgefährdeter Bereich
Promag W DN 350...1200
Promag P DN 350...600
Promag H DN 40...100
r
Promag 53
Esc
- + E
➅
➆
➆
➄
➅
➆
II3GD
➄
EX
Zone 2 / Zone 22
Anschlussklemmenraum Messumformer
(EEx d- oder EEx e-Ausführung) Hilfsenergie-
und Buskabel
Anschlussklemmenraum Messumformer
(EEx e/EEx i-Ausführung) Sensorkabelverbindung
Anschlussklemmenraum Messaufnehmer
(EEx e/EEx i-Ausführung) Sensorkabelverbindung
0
;
Sicherer Bereich
EX
Sicherer Bereich
3
