Promag 53
P = DN 15...300
W = DN 65...300
r
Esc
- +
E
Promag 53
H = DN 2...25
r
Esc
- +
E

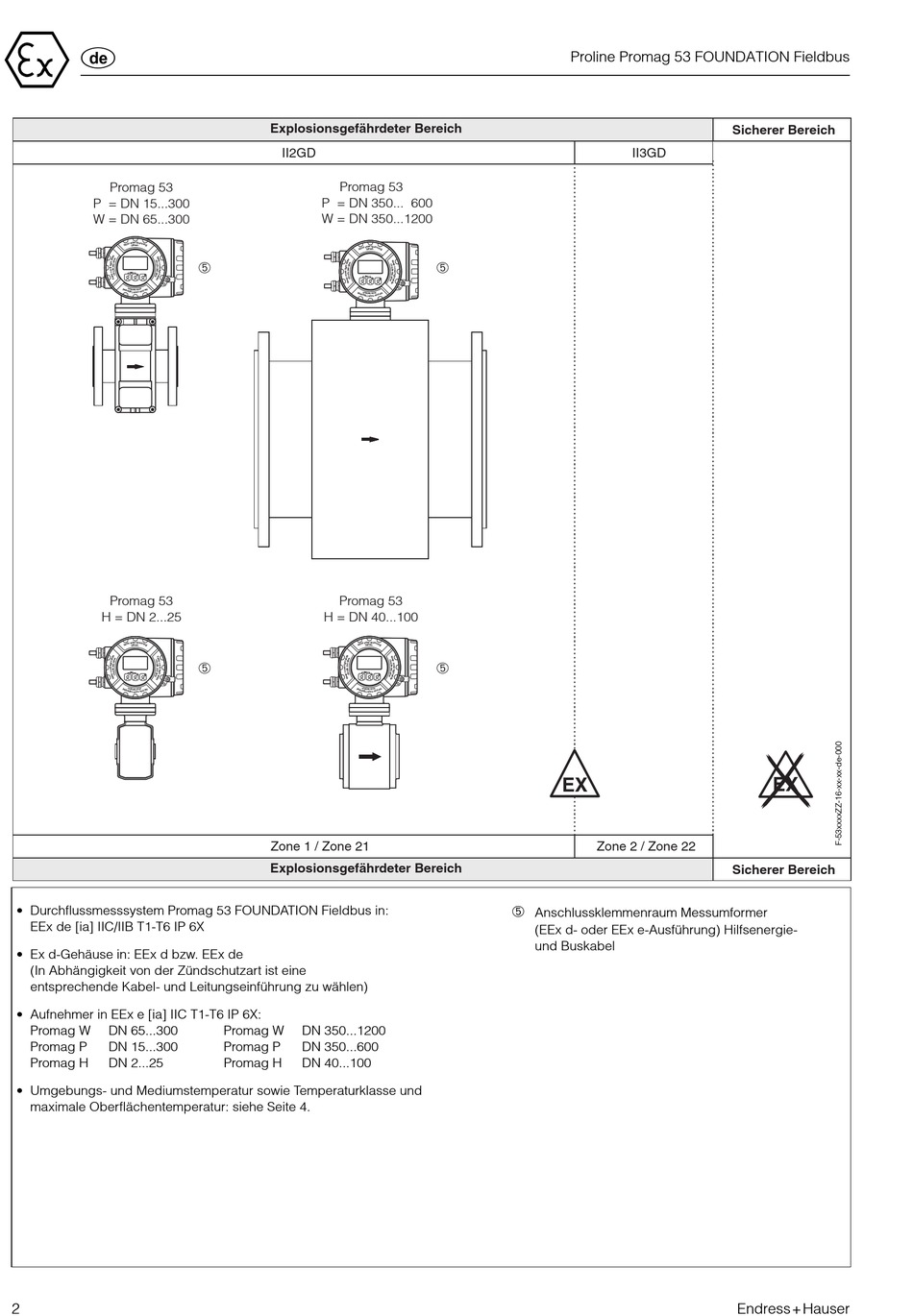

• Durchflussmesssystem Promag 53 FOUNDATION Fieldbus in:
EEx de [ia] IIC/IIB T1-T6 IP 6X
• Ex d-Gehäuse in: EEx d bzw. EEx de
(In Abhängigkeit von der Zündschutzart ist eine
entsprechende Kabel- und Leitungseinführung zu wählen)
• Aufnehmer in EEx e [ia] IIC T1-T6 IP 6X:
Promag W DN 65...300
Promag P DN 15...300
Promag H DN 2...25
• Umgebungs- und Mediumstemperatur sowie Temperaturklasse und
maximale Oberflächentemperatur: siehe Seite 4.
2
Explosionsgefährdeter Bereich
II2GD
Promag 53
P = DN 350... 600
W = DN 350...1200
r
➄
Esc Esc
-
Promag 53
H = DN 40...100
r
➄
Esc
-
Zone 1 / Zone 21
Explosionsgefährdeter Bereich
Promag W DN 350...1200
Promag P DN 350...600
Promag H DN 40...100
➄
+
E
➄
+
E
➄
Anschlussklemmenraum Messumformer
(EEx d- oder EEx e-Ausführung) Hilfsenergie-
und Buskabel
Proline Promag 53 FOUNDATION Fieldbus
Sicherer Bereich
II3GD
EX
Zone 2 / Zone 22
Sicherer Bereich
EX
