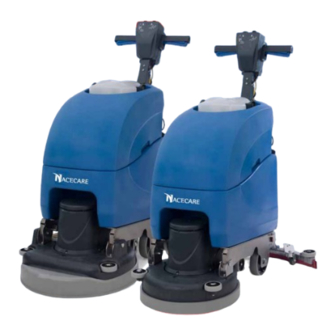

- Page 1 Ow ne r I n st r uc t i on s M od e d ’e m p l oi TT 1117 / 100 TT 1120 / 100 TT 1120 TT 1117 Original Instructions - Warning! Read instructions before using the machine. Attention - Lisez la notice avant d’utiliser la machine.
- Page 2 Index Page 2 Index Page 2 Machine overview Page 3 Description de la machine Page 3 Rating label / Personal Plaque signalétique/ Protective Equipment / Page 4 Équipement de protection Page 15 Recycling individuelle/Recyclage Safety Precautions / Précautions à prendre/ Page 5 Page 16 Caractéristiques...
-
Page 3: Machine Overview
Machine Overview Machine Overview 1. Operator control panel 12. On / Off Switch 2. Separator 13. On / Off lever 3. Top tank (waste water) 14. Clean water tank fill point 4. Waste water emptying hose 15. Floor tool vacuum hose 5. -
Page 4: About The Machine
About the Machine Rating Label Machine Description Company Name & Address Noise Rating Machine Description Hand Arm Vibration Voltage Frequency Power rating Max Gradient Weight (ready to use) Splash Proof Rating Machine yr/wk Serial number (Personal protective equipment) that may be required for certain operations). Ear Protection Safety Footwear Head Protection... - Page 5 Regularly examine the power cord for damage, such as cracking or ageing. If damage is found, replace the cord before further use. • Only replace the power cord with the correct Numatic approved replacement parts. • Ensure that the work area is clear of obstructions and / or people.
- Page 6 Do not use on surfaces have a gradient exceeding that marked on the machine. Only use brushes provided with the appliance or those specified in the instruction manual. The use of other brushes may impair safety. WARNING A full range of brushes and accessories are available for this product. Only use brushes or pads which are suitable for the correct operation of the machine for the specific task being performed.
-
Page 7: Tilting The Handle
Featuring the Nulock brush system. The brush is simply pushed and twisted to lock, making fitting and removal a simple process. The Pad is retained using Numatic’s own PadLoc system. (Ask your supplier for details) Only use manufacturer supplied brushes / pads. -
Page 8: Machine Setup
Machine Set-Up Tipping the Brush Deck To tip the deck into the down position (Operating mode). Press in the brush deck locking bar (Fig 7) and rotate the brush deck (Fig 8). To change to brush deck up position, (Transit mode) simply lift the deck and the sprung loaded locking bar will active Fig 7 Fig 16... -
Page 9: Filling The Clean-Water Tank
Machine Set-Up Filling the clean-water tank The TT Range are all equipped with a 11 gal, clean-water tank allowing large areas to be cleaning in a single fill. To fill the clean-water tank, use the FLEXI - FILL pipe from either a tap or hose pipe (Fig 12). The large cap can also be unscrewed for filling from a bucket or suitable container. -
Page 10: Machine Operation
Pre-cleaning advice. Before performing the cleaning operation, place out appropriate warning signs and sweep or dust-mop the floor (Fig 13). Numatic part (629044) Wet Floor sign (available if required) Fig 13 ALWAYS ENSURE THAT THE FLOOR IS PRE-SWEPT AND RELEVANT SAFETY SIGNS ARE DISPLAYED. -
Page 11: Breakaway Floor-Tool
Breakaway floor-tool The floor-tool design incorporates a breakaway feature. Allowing it to safely disengage from its mounting should it become caught on an obstruction, during forward machine movement. To re-attach the blade to its holder. First loosen the retaining knobs on the floor-tool body and slide onto the holding bracket. -
Page 12: Regular Maintenance
Regular Maintenance ALWAYS ENSURE THAT THE BATTERY IS DISCONNECTED PRIOR TO ANY MAINTENANCE OPERATION The TT Range has been designed with ease of use in mind, this included easy stripping-down and cleaning. After use, empty waste-water tank using emptying hose and flush-out with clean water (Fig 19). -
Page 13: Changing The Floor Tool Blades
Changing the Floor Tool Blades ALWAYS ENSURE THAT THE BATTERY IS DISCONNECTED PRIOR TO ANY MAINTENANCE The floor-tool The TT range is provided with the aluminium floor tool shown. Fig.28 To clean the floor-tool, remove securing-pin and disconnect the lifting strap and remove the floor tool securing pin pull-free the floor tool from the rear of the machine. -
Page 14: Troubleshooting
Trouble-Shooting PROBLEM CAUSE SOLUTION Poor water pick-up Waste-water tank full Empty waste-water tank (page 12) Clogged / blocked vacuum hose Remove and clean Loose hose connections Push tight connections Debris basket filter clogged/blocked Remove and clean (page 12) Separator filter clogged / blocked Remove and clean (Page 12) Poor separator seal Clean and refit (page 12) -
Page 15: Plaque Signalétique
À propos de la machine Plaque signalétique Description de la machine Nom et adresse de la société Niveau sonore Description de la machine Vibrations main-bras Fréquence de tension Puissance nominale Pente max Poids (prête à l’emploi) Indice d’étanchéité aux projections Année/Semaine/Numéro de série de la machine (Équipement de protection individuelle qui peut être nécessaire pour certaines opérations.) Protection des oreilles... - Page 16 S’il est endommagé, remplacez-le avant toute nouvelle utilisation. • Remplacez le câble d’alimentation uniquement par la pièce de rechange correcte approuvée par Numatic. • Assurez-vous que la zone de travail n’est pas encombrée et/ou que personne ne s’y trouve.
- Page 17 N’utilisez pas la machine sur des surfaces ayant une pente supérieure à celle indiquée sur la plaque signalétique. Utilisez uniquement les brosses fournies avec l’appareil ou celles qui sont spécifiées dans le mode d’emploi. Mise en garde L’utilisation de brosses d’un autre type peut compromettre la sécurité. Une gamme complète de brosses et d’accessoires est disponible pour ce produit.
-
Page 18: Préparation De La Machine
Pour installer la brosse, il suffit de la pousser puis de la faire pivoter afin de la bloquer, ce qui simplifie considérablement le processus de montage et de démontage. Le disque est fixé au moyen du système PadLoc de Numatic. (Contactez votre fournisseur pour plus d’informations.) Utilisez uniquement des brosses/disques fournis par le fabricant. -
Page 19: Inclinaison Du Plateau De Brosses
Préparation de la machine Inclinaison du plateau de brosses Pour amener le plateau en position abaissée (mode de fonctionnement), appuyez sur la barre de verrouillage du plateau de brosses (fig. 7) et faites pivoter le plateau (fig. 8). Pour amener le plateau de brosses en position relevée (mode de déplacement), il suffit de le soulever : il reste bloqué... -
Page 20: Remplissage Du Réservoir D'eau Propre
Préparation de la machine Remplissage du réservoir d’eau propre La gamme TT est équipée d’un réservoir d’eau propre d’une capacité de 11 gal pour permettre le nettoyage de grandes surfaces avec un seul plein. Pour remplir le réservoir d’eau propre depuis un robinet ou un tuyau flexible, utilisez le tuyau Flexi-Fill (fig. -
Page 21: Fonctionnement De La Machine
(fig. 13). Panneau de signalisation “Attention sol mouillé”, pièce Numatic (629044) (disponible si nécessaire) Fig 13 ASSUREZ-VOUS TOUJOURS QUE LE SOL EST PRÉ-BALAYÉ ET QUE LES PANNEAUx D’AVERTISSEMENT PERTINENTS SONT INSTALLÉS. -
Page 22: Fonction De Détachement Du Suceur
Fonction de détachement du suceur Le suceur est doté d’une fonction de détachement. Elle permet de le séparer en toute sécurité de son support s’il est bloqué par un obstacle pendant le mouvement de la machine vers l’avant. Pour remonter la lamelle sur son support : Desserrez d’abord les boutons de retenue situés sur le corps du suceur puis glissez-la sur le support. -
Page 23: Entretien Régulier
Entretien régulier VÉRIFIEZ TOUJOURS QUE LA BATTERIE EST DÉBRANCHÉE AVANT TOUTE OPÉRATION D’ENTRETIEN La gamme TT a été conçue pour une utilisation aisée, en particulier au démontage et au nettoyage. Après utilisation, videz le réservoir d’eau sale en utilisant le tuyau de vidange (A) et rincez-le à... -
Page 24: Remplacement Des Lamelles Du Suceur
Remplacement des lamelles du suceur VÉRIFIEZ TOUJOURS QUE LA BATTERIE EST DÉBRANCHÉE AVANT TOUTE OPÉRATION D’ENTRETIEN Le suceur La gamme TT est équipée d’un suceur en aluminium (voir photo). Fig.28 Pour nettoyer le suceur, retirez la goupille de fixation et détachez la sangle de levage, puis retirez la goupille de fixation du suceur. -
Page 25: Dépannage
Dépannage PROBLÈME CAUSE SOLUTION Aspiration d’eau inef- Réservoir d’eau sale plein Vider le réservoir d’eau sale (page 23) ficace Tuyau d’aspiration engorgé/bouché Le retirer et le nettoyer Raccords de tuyaux desserrés Resserrer les raccords Panier-filtre à débris encrassé/obstrué Le retirer et le nettoyer (page 23) Filtre du séparateur encrassé/obstrué... - Page 26 TT 1117 / TT 1120 120V~60Hz DRW - 12545 (A02) 25/10/2012...
- Page 27 Notes .....................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 28 TT 1117 / TT 1120 This machine has been packed with the following items Brush Floor Tool Hose Hook 38 mm / 32 mm Adaptor Signed 244071 0213 (A03)
