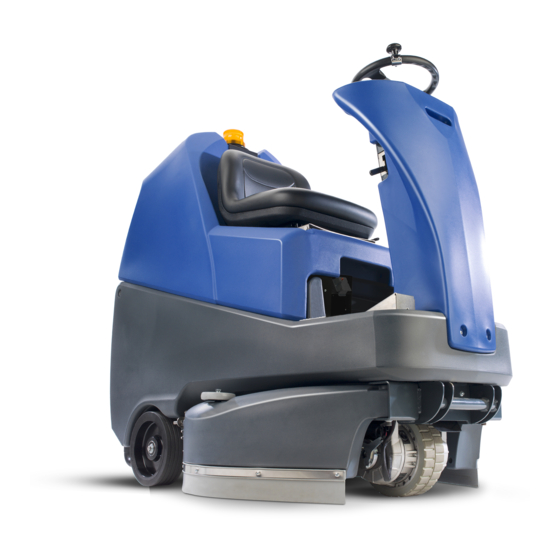

Numatic TTB 3226 Owner's Instruction Manual

Charger-less machine
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

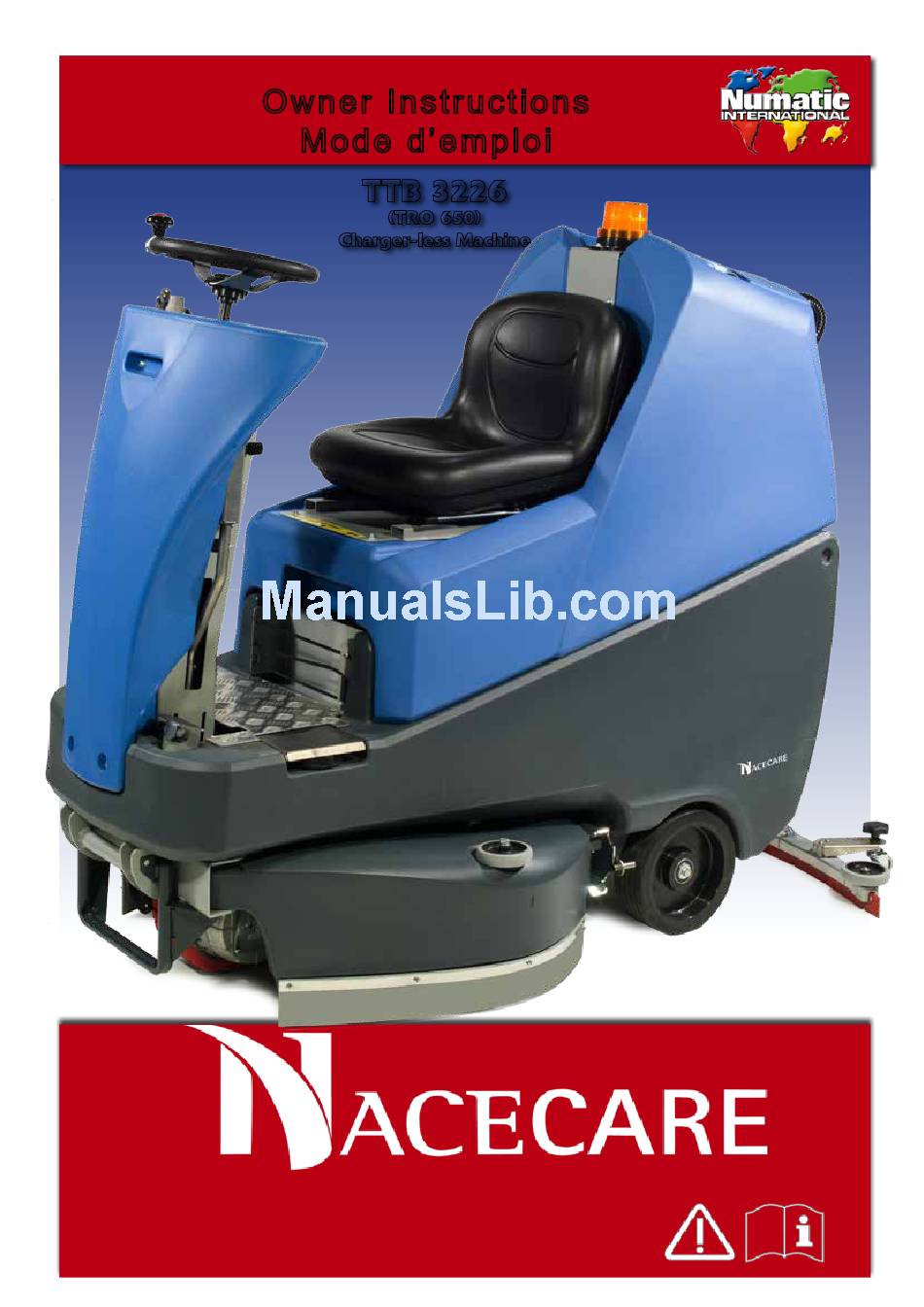

Own e r I n s tr u c ti o n s
Mo d e d ' e m p l o i
TTB 3226
(TRO 650)
Charger-less Machine
www.nacecare.com
Original Instructions
Warning! Read instructions before using the machine.
Attention
Lisez la notice avant d'utiliser la machine.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TTB 3226 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Numatic TTB 3226

Summary of Contents for Numatic TTB 3226

  • Page 1 Own e r I n s tr u c ti o n s Mo d e d ’ e m p l o i TTB 3226 (TRO 650) Charger-less Machine www.nacecare.com Original Instructions Warning! Read instructions before using the machine.

  • Page 2: Table Of Contents

    Avant de continuer, veuillez vous référer au Before continuing, please refer to Quick Set Up Guide on Page 7 guide d’installation rapide à la page 8 Index Page 2 Index Page 2 Machine Overview Page 3 Description de la machine Page 3 Control Panel Overview Page 4...

  • Page 3: Machine Overview

    Machine Overview 17 18 1. Operator control panel ( see page 6 ) 13. Gel batteries 2. Brush load-adjuster knob 14. Accelerator pedal 3. Brush deck-release lever 15. Clean-water tank emptying hose 4. Brush deck-foot pedal 16. Semi parabolic floor-tool 5.

  • Page 4: Control Panel Overview

    Control Panel Overview Description du tableau de bord Battery Charge Level Indicator Indicateur de niveau de charge des batteries Brush Pressure / Load Indicator Indicateur de charge/pression des brosses Water Flow Rate Indicator Indicateur de débit d’eau Waste Water ‘Full’ Indicator Indicateur réservoir d’eau sale «...

  • Page 5: Rating Label / Personal Protective Equipment

    Rating label / Personal Protective Equipment / Recycling Rating Label Company Name & Address Machine Description Voltage Frequency Power rating Weight (ready to use) Ingress Protection Noise level Approval Mark Hand arm vibration Machine yr/wk Serial number Whole body vibration Safety Critical Components Motor Wheel &...
  • Page 6 When detergents or other liquids are used, read the manufacturer’s instructions. This product does not have a factory installed Numatic battery charger and batteries then it is the responsibility of the owner and user of the product to ensure that the charging system and battery combination are compatible, fit for purpose and safe to use.
  • Page 7 Plaque signalétique / Équipement de protection individuelle / Recyclage Plaque signalétique Nom et adresse de la société Description de la machine Fréquence de tension Pente max Poids (prête à l’emploi) Niveau sonore Indice de protection de pénétration Vibrations main-bras Approbation Vibrations de l’ensemble Année/Semaine/Numéro de série de la machine Composants critiques pour la sécurité...
  • Page 8 Lorsque des détergents ou autres liquides sont utilisés, respectez les préconisations du fabricant. Dans le cas d’équipements livrés par Numatic avec les batteries ou le chargeur non installés, il revient à l’acquéreur, l’entière responsabilité de s’assurer que le chargeur et les batteries sont compatibles, correctement installés, adaptés à l’utilisation et remplissent totalement les conditions de sécurités.
  • Page 9 Quick Set Up Guide Please read before commencing any operation. After the removal of all the packaging, carefully open and check the contents of the start up pack (Fig.1). Contents: 1 x Operator Manual 2 x Keys 3 x 40 amp fuses (1 x spare) 2 x Side pod skirts 1 x Brake disengage key 1 x Maxi fuse-puller...

  • Page 10: Machine Set Up

    Machine Set Up ALWAYS ENSURE THAT THE MACHINE IS SWITCHED OFF BEFORE MAKING ANY ADJUSTMENTS Fitting the side pod skirts Fig.6a Fig.6b To fit the side pod skirts, first remove the steel retaining strip already fitted to the pod (Fig.6a). Align the steel retaining strip within the locating grooves of the rubber skirt and refit using existing screws (Fig.6b) Periodically the side skirts should be examined and checked for wear and damage.
  • Page 11 Safety gloves are recommended for the changing of used brushes. Filling the clean water tank The TTB 3226 is equipped with a large capacity 29 gal clean-water tank allowing, for large areas to be covered in a single fill. Fig.14 Fig.15...

  • Page 12: Quick Set-Up Guide

    Machine Operation Note: always ensure that the waste-water tank is empty before lifting. Important Do not operate machine unless the Operator Manual has been read and fully understood. The machine is now ready to be driven to the cleaning site (see section 3 of quick set-up guide if necessary). Before performing the cleaning operation, place out appropriate warning signs and sweep or dust-mop the floor.

  • Page 13: Lowering The Floor-Tool

    Lowering the Floor-tool Fig.23 Lower the floor-tool by moving the release lever to the upper position (Fig.23). Adjusting the seat Fig.24 Sitting in the driving position, adjust the seat forwards or backwards as necessary by using the lever found on the left-hand side (see Fig.24). Note: The seat is fitted with a pressure sensor that disables the machine until an operator is seated.

  • Page 14: Brush Pressure / Load Adjustment

    Fig.25 Emergency-stop button and horn The TTB 3226 is equipped with an electronic braking system. Simply lift your foot from the accelerator and the machine will stop. Fig.26a In an emergency, strike the emergency-stop button, The machine will be disabled.

  • Page 15: Floor-Tool

    Machine in use To operate, select forward or reverse, press the accelerator pedal. Vacuum pick-up and water-flow will turn on if selected and the brush and floor tool are in the lowered position, the machine will move forward. The clean water is dispersed evenly via ‘THRU- FEED’ scrubbing brushes.
  • Page 16 (Optional) (606182) Hi / Lo Vacuum Mode Selection The TTB 3226 has been fitted with a Hi - Lo function, this reduces the noise produced by the vacuum motor by 3dB. To operate the Hi - Lo mode start the machine in the normal way.
  • Page 17 Machine Cleaning ALWAYS ENSURE THAT THE MACHINE IS SWITCHED OFF PRIOR TO ANY MAINTENANCE. After use, empty waste-water tank using emptying hose and flush-out with clean water. Next remove floor-tool vacuum hose and flush out with clean water. Next empty clean water tank, using emptying hose and again flush out with clean water.
  • Page 18 Clean Water Filters The primary clean-water tank filter is located under the fillter cap and should be checked at regular intervals. Remove basket filter and rinse using clean water if required and refit. The secondary clean-water tank filter is located to the rear of the battery compartment and should be checked at regular intervals.

  • Page 19: Changing The Floor Tool Blades

    Changing the Floor Tool Blades ALWAYS ENSURE THAT THE BATTERY IS DISCONNECTED PRIOR TO ANY MAINTENANCE The Floor Tool The TRO range is provided with the aluminium floor-tool shown. Fig.38 To clean the floor-tool, remove securing-pin and disconnect the lifting strap and remove the floor-tool securing pin pull-free the floor-tool from the rear of the machine.
  • Page 20 Free-Wheel Function ALWAYS ENSURE THAT THE MACHINE IS ON LEVEL GROUND BEFORE DISENGAGING BRAKE ARM. NEVER DISENGAGE THE BRAKE WHEN THE MACHINE IS ON A SLOPE / GRADIENT. NEVER TOW THE MACHINE WITH THE BRAKE ENGAGED. The TRO 650 is equipped with a free-wheel function that will enable the operator to move / tow the machine. The motor brake is disengaged by opening the brake arm on the side of the drive wheel (see Fig.40).
  • Page 21 Battery Care To ensure your machine remains at its maximum efficiency and prolong your battery life, please follow the simple steps below: Under normal daily usage: Recharge batteries after each use regardless of machine operation time. Located under the seat is the circuit isolator plug. Once the circuit isolator plug has been removed the display panel will show ‘INHIBITED’...
  • Page 23 Contact Service Agent.
  • Page 24 Trouble-Shooting PROBLEM CAUSE SOLUTION Machine will not operate Missing or blown fuses Fit or replace fuse (page 9) Key in the ‘OFF’ position Turn key to ‘ON’ position (page 9) Low battery charge Charge batteries (page 19) Emergency stop in ‘OFF’ mode Reset emergency stop (page 14) Waste tank full switch stuck or clogged Inspect and clean switch (page 17)

  • Page 25: Guide D'installation Rapide

    Guide d’installation rapide À lire avant d’entreprendre toute opération Après avoir retiré tous les emballages, ouvrir avec précaution et vérifier le contenu du pack de démarrage (Fig.1). Contenu: 1 Manuel d’utilisation 2 Clés 3 Fusibles de 40 ampères (1 de rechange) 2 Jupes de carters latéraux 1 Clé...

  • Page 26: Montage Du Suceur

    Préparation de la machine Assurez-vous toujours que la machine est hors tension avant d’effectuer tout réglage. Montage des jupes de carters latéraux Fig.6a Fig.6b Pour monter les jupes de coque latérales, retirez d’abord la bande de retenue en acier déjà montée sur la coque (fig. 6a). Alignez la bande de retenue en acier dans les rainures de positionnement de la jupe en caoutchouc et réinstallez-la en utilisant les vis existantes (fig.

  • Page 27: Remplissage Du Réservoir D'eau Propre

    Des gants de protection sont recommandés pour remplacer les brosses usagées. Fig.13 Remplissage du réservoir d’eau propre La TTB 3226 est équipée d’un réservoir d’eau propre de grande capacité de 29 gal pour que de grandes surfaces puissent être traitées avec un remplissage unique. Fig.14 Fig.15...

  • Page 28: Abaissement Du Plateau De Brosses

    Fonctionnement de la machine Important: N’utilisez pas la machine avant d’avoir lu et bien compris le mode d’emploi. La machine est maintenant prête à être conduite au site de nettoyage (voir la section 3 du guide d’installation rapide si nécessaire). Avant d’effectuer l’opération de nettoyage, placer les panneaux d’avertissement appropriés et balayer ou dépoussiérer le sol.

  • Page 29: Abaissement Du Suceur

    Abaissement du suceur Fig.23 Abaissez le suceur en déplaçant le levier de débrayage sur la position haute (fig. 23). REMARQUE: La machine ne fonctionnera pas en marche arrière lorsque le suceur est en position basse « Provoque le clignotement de l’indicateur de batterie ». Réglage du siège Fig.24 Assis dans la position de conduite, réglez le siège vers avant ou l’arrière si nécessaire en utilisant le levier qui se...

  • Page 30: Bouton D'arrêt D'urgence Et Avertisseur Sonore

    Bouton d’arrêt d’urgence et avertisseur sonore La TTB 3226 est équipée d’un système de freinage électronique. Il suffit de lever le pied de l’accélérateur pour que la machine s’arrête. En cas d’urgence, poussez le bouton de sectionnement d’arrêt d’urgence.

  • Page 31: Détachement Du Suceur

    Conseils d’utilisation Pour mettre la machine en route, sélectionner la marche “AVANT “ ou « ARRIERE » et presser la pédale d’accélérateur. L’aspiration et l’aspersion d’eau se mettent en marche, simultanément avec l’avance de la machine, si elles sont sélectionnées et si les brosses et le suceur sont en position basse.
  • Page 32 (Accessoire en option) (606182) Mode d’aspiration Hi/Lo La TTB 3226 est équipée d’une fonction HI/Lo qui permet de réduire les émissions sonores de 3dB Pour utiliser la fonction Hi/Lo, mettre la machine en mode de fonctionnement normal. En mode de fonctionnement normal, le voyant Hi/ Lo allumé en continu indique un fonc- tionnement du moteur d’aspiration à...
  • Page 33 Nettoyage de la machine Assurez-vous toujours que la machine est hors tension avant toute opération de maintenance Après utilisation, videz le réservoir d’eau sale avec le tuyau de vidange et rincez-le à l’eau propre. Ensuite, retirez le tuyau d’aspiration du suceur et rincez-le à l’eau propre. Après cela, videz le réservoir d’eau propre en utilisant le tuyau de vidange et rincez-le à...
  • Page 34 Le filtres * Enlevez le filtre où panier à débris et rincez-le à l’eau propre, puis remontez-le. Le filtre d’eau Claire est situé sous le compartiment à batteries. Celui-ci doit être vérifié et nettoyé à intervalles réguliers. Pour sortir le filtre situé à l’arrière du compartiment à batteries, retirer le clip situé sous la pompe et ôter le tube.

  • Page 35: Remplacement Des Lamelles Du Suceur

    Remplacement des lamelles du suceur Assurez-vous toujours que la machine est hors tension avant toute opération de maintenance Le suceur La gamme TRO est équipée d’un suceur en aluminium (voir photo). Fig.38 Pour nettoyer le suceur, retirer la goupille de fixation et sortez-le du support. Rincez le suceur à...
  • Page 36 Fonction roue libre Assurez-vous toujours que la machine est sur un terrain plat avant de libérer le levier de frein. Ne jamais libérer le frein lorsque la machine est sur une pente/inclinaison. Ne jamais tracter la machine avec le frein serré. La TRO 650 est équipée d’une fonction roues libres qui permettra à...
  • Page 37 Gestion des batteries Pour vous assurer que votre machine reste à son efficacité maximum et pour prolonger la vie de vos batteries, veuillez suivre les étapes simples ci-dessous : Pour un usage quotidien normal : Rechargez les batteries après chaque utilisation, quel que soit le temps de fonctionnement de la machine. Sous le siège se trouve une prise pour l’isolation du circuit électrique.
  • Page 39 Contact Service Agent.
  • Page 40 Dépannage PROBLÈME CAUSE SOLUTION La machine ne fonctionne Fusibles de batterie manquants ou grillés Installez ou remplacez le fusible (page 17) Clé sur la position « off » Tournez la clé sur la position « on » (page 17) Charge faible des batteries Chargez les batteries (page 37) Bouton d’arrêt d’urgence de la machine enfoncé...
  • Page 41 Recommended Spare Parts Pièces de rechange conseillées LINATEX BLADES: 208163 - Seat Pressure Switch DRIVE MOTOR SPARE PARTS: 208640 - Linatex Blade (750mm) (Rear) 208790 - Bottom Tank Filter 208145 - Wheel (Tyre) 208639 - Linatex Blade (750mm) (Front) 208165 - Bulb 208146 - Armature Brush 606295 - Linatex Blade Set (750mm) 206439 - Basket Filter...
  • Page 44 Off-Aisle Cleaning Kit (Optional Extra Accessory) 606182 Kit de nettoyage à distance (Accessoire en option) (606182) This machine has been packed with the following items. Charging Lead Brushes Signed Off Floor Tool Fuses Isolator Key Hose Hook 38 / 32mm Adaptor TTB 3226 244356 02/15 (A05)
