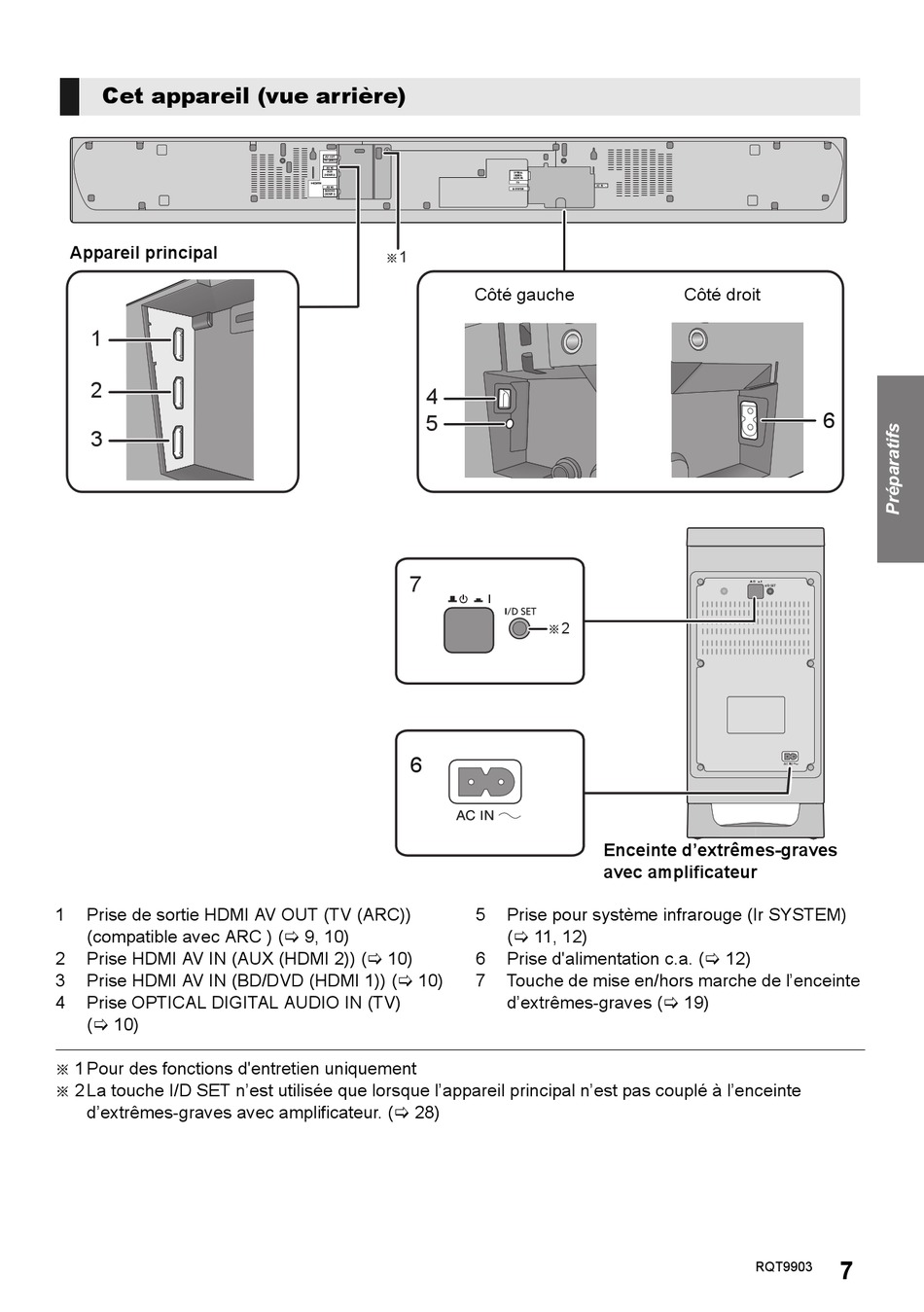

Cet appareil (vue arrière)
Appareil principal
1
2
3
1 Prise de sortie HDMI AV OUT (TV (ARC))
(compatible avec ARC ) (
2 Prise HDMI AV IN (AUX (HDMI 2)) (
3 Prise HDMI AV IN (BD/DVD (HDMI 1)) (
4 Prise OPTICAL DIGITAL AUDIO IN (TV)
( 10)
§ 1 Pour des fonctions d'entretien uniquement
§ 2 La touche I/D SET n'est utilisée que lorsque l'appareil principal n'est pas couplé à l'enceinte
d'extrêmes-graves avec amplificateur. (
1
Côté gauche
4
5
7
6
5
9, 10)
10) 6
10) 7
28)
2
Enceinte d'extrêmes-graves
avec amplificateur
Prise pour système infrarouge (Ir SYSTEM)
( 11, 12)
Prise d'alimentation c.a. (
Touche de mise en/hors marche de l'enceinte
d'extrêmes-graves (
Côté droit
6
12)
19)
7
RQT9903
