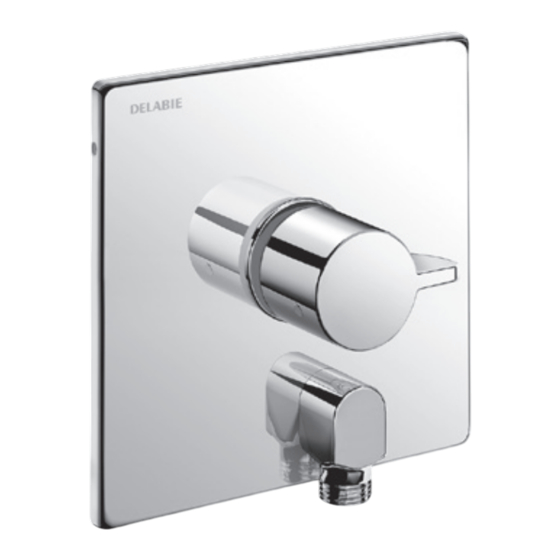

Sequential thermostatic shower mixer for recessed installation
Hide thumbs Also See for H96CBOX:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 19

Quick Links

Download this manual
Mitigeurs de douche
FR
thermostatiques encastrables
Sequential thermostatic shower mixer
EN
for recessed installation
Brause-Thermostatarmatur für
DE
Unterputzmontage
Podtynkowe baterie mechaniczne
PL
do natrysku
Purger soigneusement les canalisations
FR
avant la pose et la mise en service du produit.
Thoroughly flush the pipes to remove any impurities
EN
before installing and commissioning the product.
Vor Montage und Inbetriebnahme des Produkts
DE
die Anschlussleitungen regelkonform spülen.
Dokładnie wypłukać instalację
PL
przed montażem i uruchomieniem produktu.
Spoel zorgvuldig de leidingen alvorens
NL
tot installatie of ingebruikname van de kraan over te gaan.
Purgar cuidadosamente las tuberías
ES
antes de la instalación y de la utilización del producto.
Purgar cuidadosamente as canalizações
PT
antes da instalação e utilização do produto.
Перед установкой и подключением устройства
RU
тщательно промыть канализационные трубы напором воды.
H96BOX / H96CBOX
Thermostatiche douchemengkraan
NL
voor inbouw
Grifos mezcladores mecánicos
ES
de ducha empotrables
Misturadoras de duche
PT
mecânicas encastráveis
Механические встраиваемые
RU
смесители для душа
NTH96BOX
Indice A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H96CBOX and is the answer not in the manual?

Questions and answers

Related Manuals for Delabie H96CBOX

Summary of Contents for Delabie H96CBOX

  • Page 1 NTH96BOX H96BOX / H96CBOX Indice A Mitigeurs de douche Thermostatiche douchemengkraan thermostatiques encastrables voor inbouw Sequential thermostatic shower mixer Grifos mezcladores mecánicos for recessed installation de ducha empotrables Brause-Thermostatarmatur für Misturadoras de duche Unterputzmontage mecânicas encastráveis Механические встраиваемые Podtynkowe baterie mechaniczne смесители...
  • Page 2 H96BOX H96CBOX 83 min.
  • Page 3 H9631 – H9631BEL H9633 – H9633BEL H9631L H9633L KIT 1 : H96BOX KIT 1 : H96CBOX KIT 2 : H9631 - H9631BEL KIT 2 : H9633 - H9633BEL...
  • Page 4 Ø 8...
  • Page 5 > 30 < 30 DÉTAIL C ECHELLE 2 : 1 180°...
  • Page 6 ≤ Ø 20 > Ø 20...
  • Page 7 3 mm maxi...
  • Page 8 H9631 - H9631BEL H9633 - H9633BEL...
  • Page 9 BOTTOM "CLIC"...
  • Page 10 45° 13+/-1N.m...
  • Page 11 H9631 - H9631BEL H9633 - H9633BEL...
  • Page 12 39°C - 41°C L. 80 mm mini...
  • Page 14 Max. ° C 80 mm mini...
  • Page 15 CHECK B CHECK A CHECK OFF MAX CHECK CHECK C CHECK D 794CAR...
  • Page 16 CHECK A CHECK B CHECK OFF MAX CHECK CHECK C CHECK D 794CAR...

  • Page 17: Caractéristiques

    EN CAS DE BESOIN, LES REMPLACER. Le non-respect de ces conseils risque d’engendrer des infiltrations dans le mur, pour lesquelles DELABIE ne pourrait être tenu responsable. EN CAS DE DOUTE, APPELEZ L’ASSISTANCE TECHNIQUE DELABIE AU +33 (0)3 22 60 22 74.

  • Page 18: Entretien & Nettoyage

    En cas d’exposition prolongée au gel, nous recommandons de démonter les mécanismes et de les stocker à l’abri. Service Après-Vente : Tél. : + 33 (0)3 22 60 22 74 - e-mail : sav@delabie.fr Notice disponible sur : www.delabie.fr...

  • Page 19: Adjusting The Flow Rate

    If this advice is not followed, water may leak into the wall. DELABIE cannot be held responsible for any ingress. FOR FURTHER INFORMATION PLEASE CALL DELABIE TECHNICAL SUPPORT UK: 01491 821821. ALL OTHER MARKETS: +33 (0)3 22 60 22 74.

  • Page 20: Thermal Shock

    For the UK market only: Tel. 01491 821 821 - email: technical@delabie.co.uk The installation guide is available on: www.delabie.co.uk For all other markets: Tel. +33 (0)3 22 60 22 74 - email: sav@delabie.fr The installation guide is available on: www.delabie.com...
  • Page 21 EINMAL JÄHRLICH ODER SO OFT WIE NÖTIG ZU ÜBERPRÜFEN. FALLS NÖTIG, SIND DIE ABDICHTUNGEN ZU ERSETZEN. Bei Nichtbeachtung dieser Hinweise besteht die Gefahr von Einsickern in die Wand. Hierfür kann DELABIE nicht haftbar gemacht werden. IM ZWEIFELSFALL: TECHNISCHE HOTLINE VON DELABIE UNTER +49 (0)231 496634-14 ANRUFEN.

  • Page 22: Thermische Desinfektion

    Produkte verwenden. Mit milder Seifenlauge und einem weichen Tuch oder Schwamm reinigen. • Frostschutz: Rohrleitungen absperren und Armatur zur Entleerung mehrmals betätigen. Ist der Mechanismus längerem Frost ausgesetzt, empfiehlt sich die Demontage und Einlagerung empfindlicher Bauteile. Technischer Kundendienst: Tel.: +49 (0)231 496634-14 - E-Mail: kundenservice@delabie.de Anleitung verfügbar unter: www.delabie.de...
  • Page 23 PRZYNAJMNIEJ RAZ NA ROK LUB TYLE RAZY ILE JEST TO KONIECZNE. W RAZIE POTRZEBY NALEŻY JE WYMIENIĆ. Nieprzestrzeganie zaleceń może spowodować przeniknięcie wody do ściany, za co DELABIE nie ponosi odpowiedzialności. W PRZYPADKU WĄTPLIWOŚCI, KONTAKT Z SERWISEM TECHNICZNYM DELABIE +48 22 789 40 52.

  • Page 24: Obsługa I Czyszczenie

    • Przestrzeganie średnicy rur pozwala uniknąć uderzeń hydraulicznych lub straty ciśnienia/wielkości wypływu (tabele z obliczeniami w katalogu i na stronie internetowej www.delabie.pl). • Ochrona instalacji filtrami, amortyzatorami uderzeń hydraulicznych lub reduktorami ciśnienia, zmniejsza częstotliwość konserwacji (zalecane ciśnienie: 1 do 5 barów (100 do 500 kPa)).
  • Page 25 EN INDIEN NODIG VERVANGEN WORDEN. De niet-naleving van deze aanbevelingen kan het risico op insijpeling met zich meebrengen, waarvoor DELABIE niet aansprakelijk kan worden gesteld. IN GEVAL VAN TWIJFEL, CONTACT OPNEMEN MET DE TECHNISCHE DIENST VAN DELABIE: +32 2 882 21 41.

  • Page 26: Onderhoud En Reiniging

    AANBEVELINGEN • Onze kranen dienen geplaatst te worden door professionele vaklui die de plaatselijk geldende reglementering, de voorschriften van de studieburelen en de "regels der kunst" dienen te respecteren. • Respecteer de benodigde diameters van de leidingen om waterslagen of druk/debietverliezen tegen te gaan (zie de berekeningstabel in de catalogus of op www.delabiebenelux.com).

  • Page 27: Instalación

    SI FUESE NECESARIO, DEBEN REEMPLAZARSE. De incumplir estos consejos corre peligro de engendrar infiltraciones en la pared,de las cuales DELABIE no se hace responsable. EN CASO DE DUDA, LLAME A LA ASISTENCIA TÉCNICA DE DELABIE: +33 (0)3 22 60 22 74.

  • Page 28: Conservación Y Limpieza

    • Respetar el diámetro de las tuberías permite evitar los golpes de ariete o pérdidas de presión/gasto (ver cuadro de cálculo del catálogo y en línea sobre www.delabie.es). • Proteger la instalación con filtros, antiarietes o reductores de presión disminuye la frecuencia de mantenimiento (presión aconsejada 1 a 5 bar (100 a 500 kPa)).
  • Page 29 VERIFICADA PELO MENOS UMA VEZ POR ANO E SEMPRE QUE NECESSÁRIO. EM CASO DE NECESSIDADE DEVEM SER SUBSTITUÍDAS. O desrespeito destes conselhos pode ter como consequência infiltrações na parede, pelas quais a DELABIE não poderá ser responsabilizada. EM CASO DE DÚVIDA, CONTACTE A ASSISTÊNCIA TÉCNICA DELABIE: +351 234 303 940.
  • Page 30 • Respeitar o diâmetro das tubagens permite evitar os golpes de martelo ou perdas de pressão/débito (ver tabela de cálculo do catálogo on line em www.delabie.pt). • Proteger a instalação com filtros, anti-golpe de martelo ou redutores de pressão diminui a frequência de manutenção (pressão aconselhada 1 a 5 bar (100 a 500 kPa)).
  • Page 31 ПРОВЕРЯТЬСЯ КАК МИНИМУМ РАЗ В ГОД И ТАК ЧАСТО, КАК НУЖНО. В СЛУЧАЕ НЕОБХОДИМОСТИ, ЗАМЕНЯТЬ ИХ. Несоблюдение данных советов может повлечь за собой просачивание воды в стену, за что DELABIE ответственности не несет. ПРИ ВОЗНИКНОВЕНИИ ВОПРОСОВ ПРОСЬБА ОБРАЩАТЬСЯ В ТЕХНИЧЕСКУЮ СЛУЖБУ DELABIE +7 495 787 95 11 / +7 495 787 62 04.

  • Page 32: Уход И Чистка

    сантехниками с учетом действующих нормативных актов и предписаний проектных бюро. • Соблюдение диаметра труб позволяет избегать гидравлических ударов или потери давления/расхода (см. таблицу по расчету в каталоге и на сайте www.delabie.ru). • Защита установки фильтрами, гасителями гидравлического удара или ограничителями...
