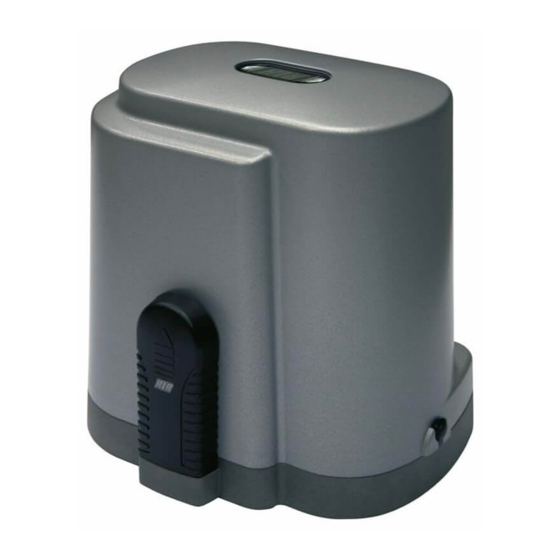

RIB K500 Simplified Instructions

ISTRUZIONI SEMPLIFICATE PER K500 CON K-CRX

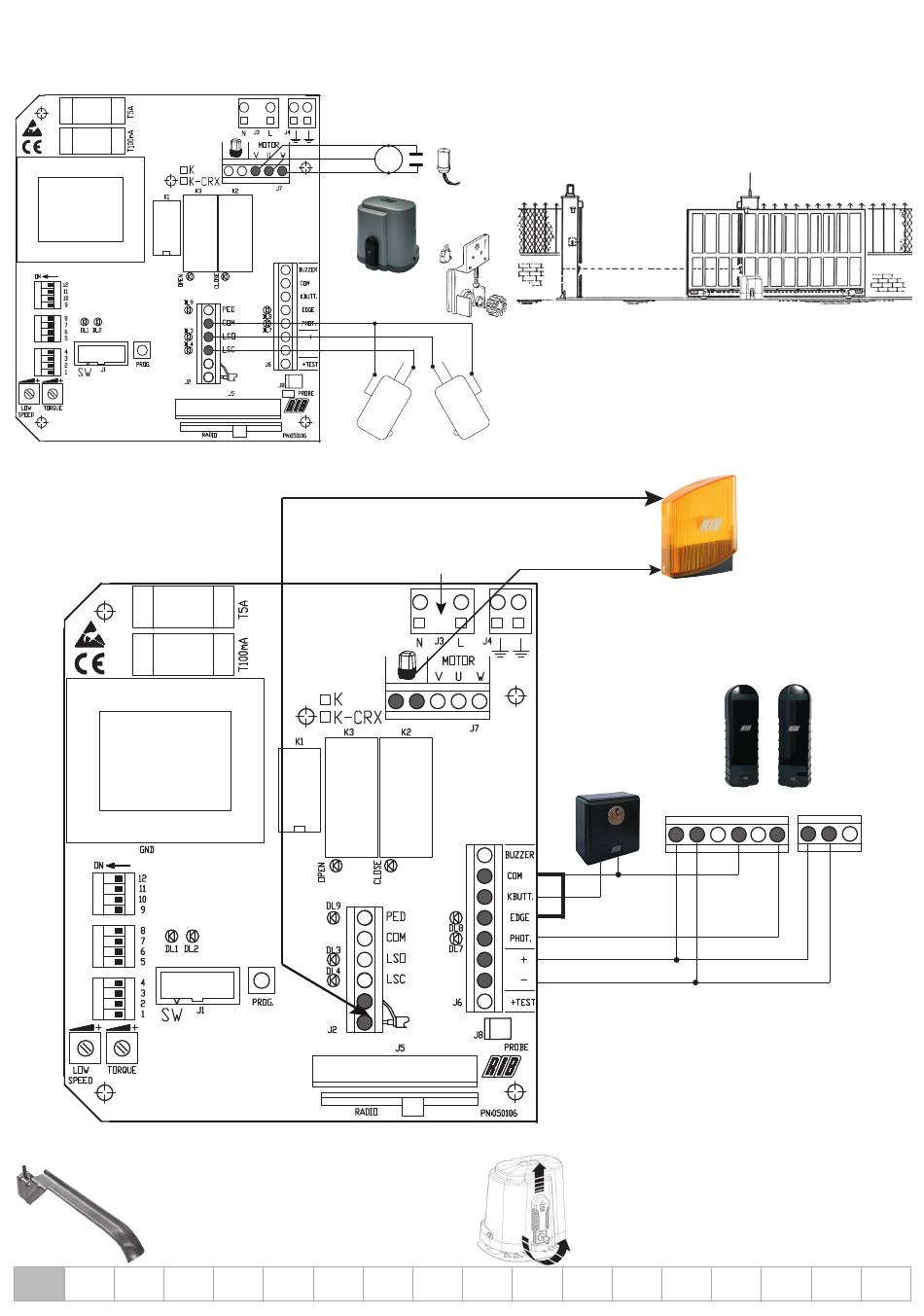

1° Collegamento del motore e del finecorsa (eseguito in fabbrica)
2° Collegamento degli accessori
3° Installazione e regolazione delle camme di finecorsa
Posizionare la camme sulla cremagliera.
Avvitare le due viti per bloccarle. Di seguito verrà descritto come
regolare meglio l'intervento delle camme.
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR
CONDENSATORE
MARRONE
BLU
M
NERO
MOTORE
BLU
A
A
A
NO NO
NC NC
C C
ANTENNA - Utilizzare un cavo coassiale RG58
ALIMENTAZIONE
connettore rapido.
Premere, inserire il filo,
rilasciare per bloccarlo
IMPORTANTE
Il motore è predisposto per una apertura verso destra.
Se l'apertura è verso sinistra si devono invertire i fili LSO e LSC della morsettiera
J2 e i fili V e W della morsettiera J7
A* A
Ponticellare COM-EDGE
A
A
A
dell'alimentazione delle fotocellule
Sbloccare il motore (girare la chiave in senso antiorario fino a fine corsa
senza forzare) e muovere il cancello manualmente
Controllare il punto di intervento delle camme.
N.B.: Le camme devono premere i microinterruttori elettrici prima che la
parte mobile tocchi i fermi meccanici.
HIN CHI
NO NC A* A
S C S
A*A=> A+A- Rispettate la polarità
POL HUN CEK KOR
