Ensamblaje - Cómo colgar el ventilador
1

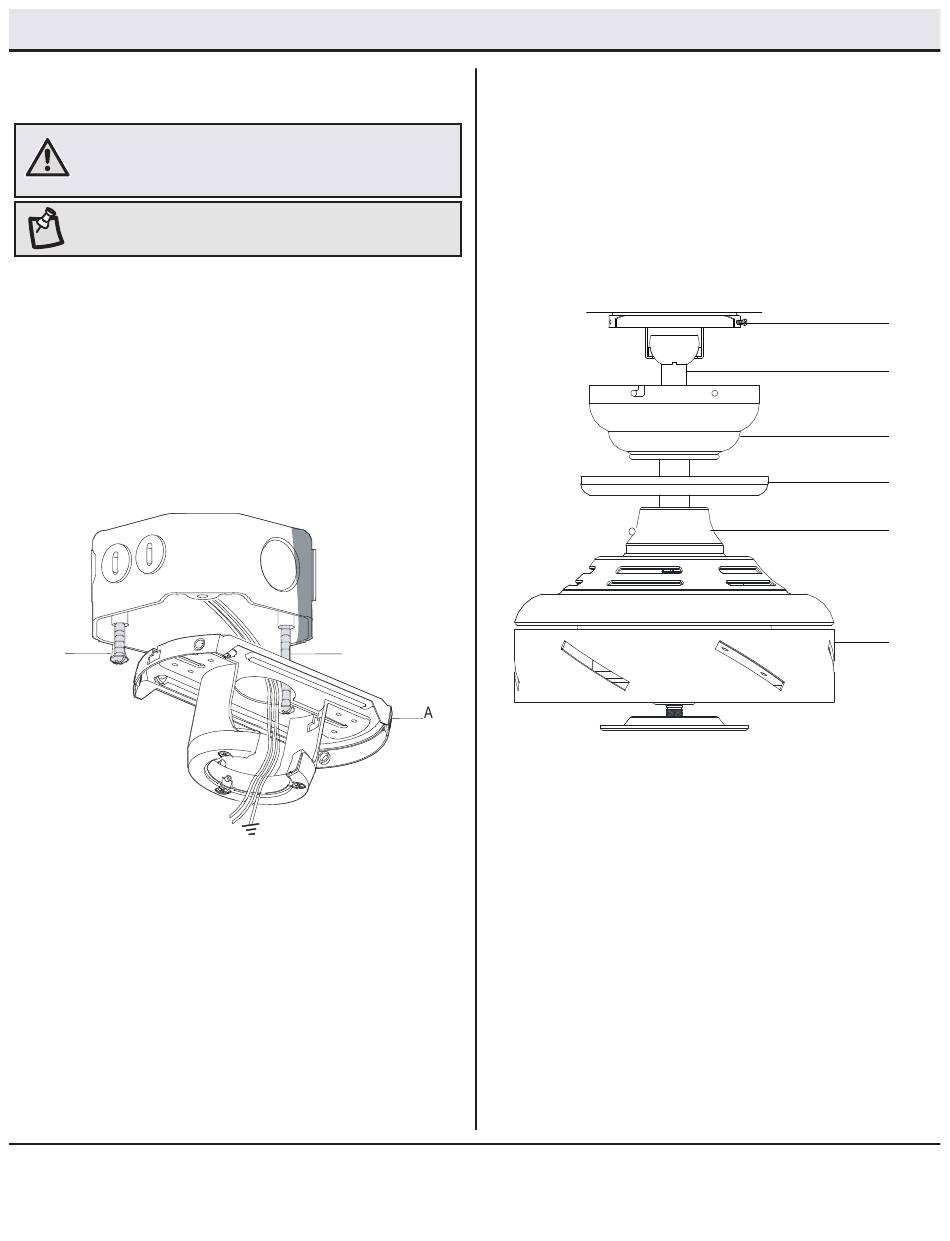

Cómo fijar el ventilador
a la caja eléctrica
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o
lesiones personales, instala solo en una caja eléctrica clasificada como
"apropiada para sostener ventiladores de 35 lb (15.9 kg) o menos" y usa los
tornillos que vienen con ella.
NOTA: El soporte de montaje (A) está diseñado para ser colocado sobre una
caja eléctrica con los tornillos de esta (JJ) ya instalados.
□
Afloja los dos tornillos de montaje (JJ) de la caja eléctrica.
□
Pasa los cables de suministro de 120 V a través del orificio central
en el soporte de montaje (A).
□
Desliza el soporte de montaje (A) sobre los tornillos de montaje (JJ)
y encentra aquel (A) en relación con la caja eléctrica. De ser
necesario, usa arandelas niveladoras (no incluidas) entre el soporte
de montaje deslizante (A) y la caja eléctrica. El lado plano del
soporte (A) debe quedar apuntando hacia la caja eléctrica, como se
muestra.
□
Ajustar firmemente los dos tornillos de montaje (JJ).
JJ
2
□
□
□
JJ
8
Cómo colgar el ventilador
Hay que levantar con cuidado el conjunto motor-ventilador (E)
hasta el soporte de montaje deslizante (A).
Inserta la bola del ensamblaje de tubo bajante/esfera en el
casquillo del soporte de montaje deslizante (A).
Gira el conjunto de tubo bajante/esfera hacia la derecha hasta
que quede encajado con la pestaña del soporte de montaje
deslizante (A) alineada con la ranura de la esfera.
A
B
C
FF
D
E
