Anschluss des Netzkabels

Schließen Sie das Netzkabel an die Netzbuchse des M 200 an und verbinden Sie anschließend das Gerät
mit der Stromversorgung. Zur Erreichung des maximalen Störabstandes sollte der Netzstecker so in die
Netzsteckdose gesteckt werden, dass die Phase an dem Kontakt der Netzeingangsbuchse angeschlos-
sen wird, der mit einem Punkt gekennzeichnet ist. Die Phase der Netzsteckdose kann mit einem dafür
geeigneten Messgerät ermittelt werden. Wenden Sie sich hierzu bitte an Ihren Fachhändler.
Schließen Sie den M 200 und die weiteren Komponenten erst an die Stromversorgung an, wenn alle

erforderlichen Verbindungen zwischen den Geräten hergestellt wurden.

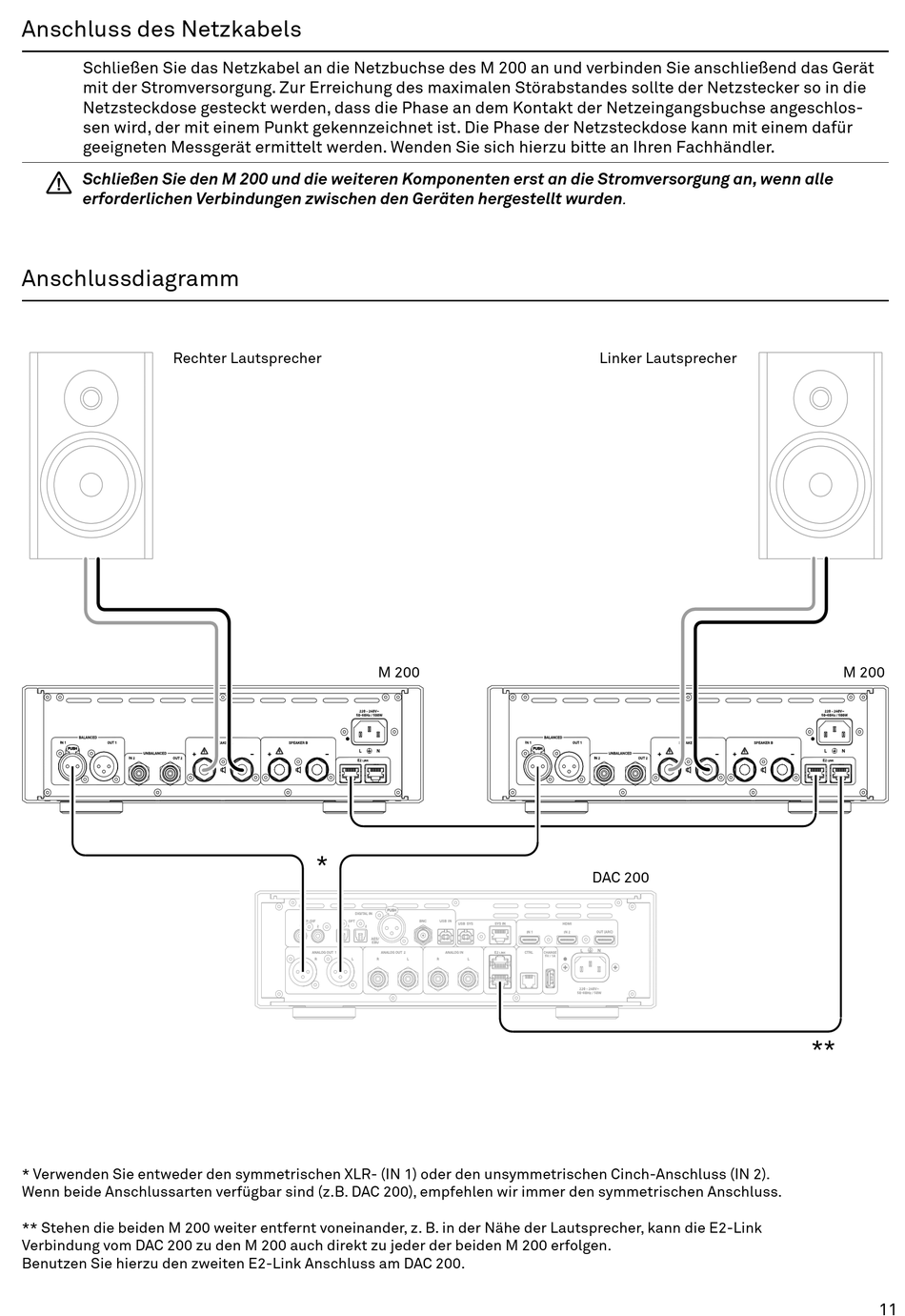

Anschlussdiagramm

Rechter Lautsprecher
* Verwenden Sie entweder den symmetrischen XLR- (IN 1) oder den unsymmetrischen Cinch-Anschluss (IN 2).
Wenn beide Anschlussarten verfügbar sind (z.B. DAC 200), empfehlen wir immer den symmetrischen Anschluss.
** Stehen die beiden M 200 weiter entfernt voneinander, z. B. in der Nähe der Lautsprecher, kann die E2-Link
Verbindung vom DAC 200 zu den M 200 auch direkt zu jeder der beiden M 200 erfolgen.
Benutzen Sie hierzu den zweiten E2-Link Anschluss am DAC 200.
M 200
*
Linker Lautsprecher
DAC 200
M 200
**
11
