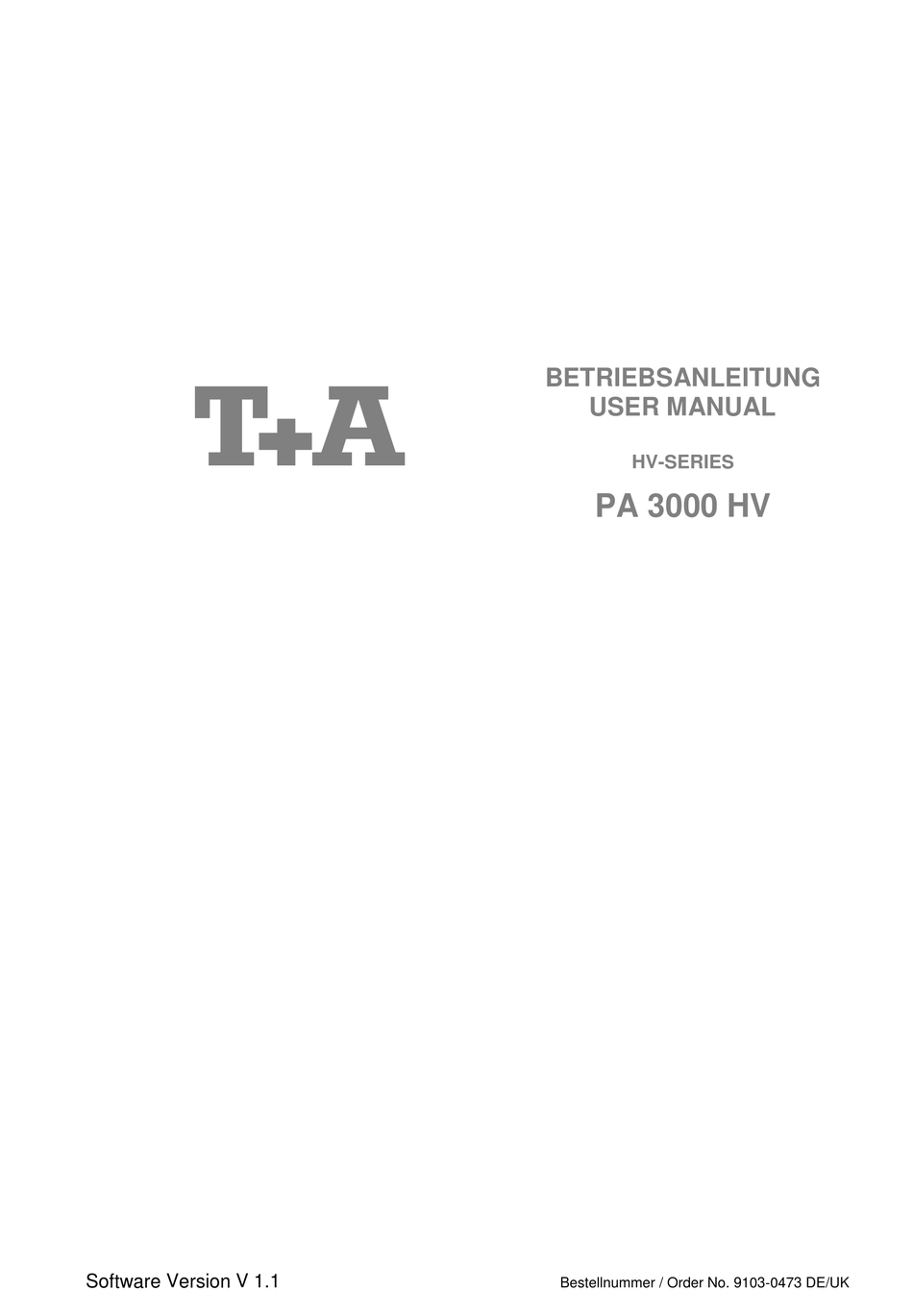

BETRIEBSANLEITUNG
USER MANUAL
HV-SERIES
PA 3000 HV
Software Version V 1.1
Bestellnummer / Order No. 9103-0473 DE/UK

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PA 3000 HV and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for T+A PA 3000 HV

Summary of Contents for T+A PA 3000 HV

  • Page 1 BETRIEBSANLEITUNG  USER MANUAL HV-SERIES PA 3000 HV Software Version V 1.1 Bestellnummer / Order No. 9103-0473 DE/UK...
  • Page 3 Seite / Page Deutsch ......................4 English ......................34 Anhang / Appendix A: Anschlussbilder .................... 63 Wiring diagrams .................... 63 Anhang / Appendix B: Technische Daten ..................67 Technical specifications ................67...

  • Page 4: Deutsch

    Beim Gehäuse des PA 3000 HV werden ausschließlich hochwertigste amagnetische Metalle höchster Reinheit verwendet. Dadurch werden Wechselwirkungen mit den Audiosignalen ausgeschlossen und eine unverfälschte Wiedergabe garantiert. Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und Hörvergnügen mit Ihrem PA 3000 HV. ...

  • Page 5: Table Of Contents

    Anzeige Modus ......................19 Sprache ........................20 Energiesparfunktion ....................20 Surroundbetrieb mit dem PA 3000 HV ..............21 Recorder Aufnahmen mit dem PA 3000 HV .............. 21 Schutzschaltung (Protection) ..................22 Anschluss und Inbetriebnahme Anschlusselemente ....................... 24 Aufstellung und Verkabelung ..................26 Sicherheitshinweise .......................

  • Page 6: Bedienelemente

    Bedienelemente Mit den Sensortasten und Drehknöpfen an der Gerätefront können alle wichtigen Funktionen des PA 3000 HV bedient werden. Für die Quellenwahl und Lautstärkeeinstellung stehen die großen Drehknöpfe zur Verfügung. Seltener benötigte  Funktionen werden über ein Menü bedient, welches über die -Taste aufgerufen wird.
  • Page 7 Einstellung, den Knopf noch einmal lange drücken.  Neben Lautstärkeeinstellung dient dieser Bedienkopf auch Menüsteuerung. (s. Kap. 'Grundeinstellungen des PA 3000 HV')  Bedientasten aktuelle Schaltzustand Sensortasten wird anhand Tastenbeleuchtung angezeigt. Ist eine Taste hell beleuchtet, ist die Funktion aktiv (z.B. Lautsprecherausgang A eingeschaltet). Wird die Taste nur schwach beleuchtet, ist die Funktion inaktiv.
  • Page 8 Reichweite der Fernbedienung erheblich reduziert werden kann. Die Sichtlinie zwischen F3001 und dem Fernbedienungsempfänger im PA 3000 HV darf nicht durch Hindernisse unterbrochen sein. Auch bei der Aufstellung des PA 3000 HV hinter Glastüren von Schränken kann die Funktion der Fernbedienung beeinträchtigt sein.
  • Page 9 Displaysymbole und ihre Bedeutung Zeigt an, dass der aktuell gewählte Eingang auf den symmetrischen XLR Anschluss konfiguriert ist. 0 / 0 Positionsanzeige in Menüs. Die erste Ziffer gibt die aktuelle Position in der Liste, die zweite Ziffer die Gesamtzahl der Listeneinträge (Länge der Liste) an. oder Anzeige der Zeicheneingabe-Modi oder...

  • Page 10: Fernbedienung

    Öffnet das Quellenmenü des angeschlossenen  Gerätes.  Kurz antippen: Öffnet das Menü für Klangeinstellungen Lange drücken: Öffnet das 'Konfigurations Menü' (für Details siehe Kapitel 'Grundeinstellungen des PA 3000 HV')  Öffnet das Systemkonfigurationsmenü eines angeschlossenen  Gerätes.  Funktionstaste für angeschlossene  Quellgeräte.

  • Page 11: Grundfunktionen Des Pa 3000 Hv

    Grundfunktionen des PA 3000 HV Die in diesem Kapitel beschriebenen Grundfunktionen des PA 3000 HV, stehen Ihnen unabhängig von der gewählten Quelle immer zur Verfügung. Einschalten  Sie können das Gerät mit der -Taste an der Front des PA 3000 HV, oder mit der -Taste der F3001 ein- und ausschalten.

  • Page 12: Klangeinstellungen - Raumkorrektur

    Funktion). Damit das exakt funktioniert, muss die Loudness an den Wirkungsgrad Ihrer Lautsprecher und den Hörabstand angepasst werden. Aus diesem Grunde ist die Loudness-Funktion des PA 3000 HV variabel. Über den Parameter „Loudness Level“ kann sie sehr genau auf Ihre Lautsprecher, Ihre Raumakustik und Ihren Hörabstand eingestellt werden.
  • Page 13 Equalizer des PA 3000 HV zum freien Download an. Stehen Messmikrofon und PC Programm nicht zur Verfügung, kann die Einstellung auch nach Gehör erfolgen. Im Lieferumfang des PA 3000 HV ist dazu eine Audio CD mit Testsignalen enthalten, mit deren Hilfe Sie die Einstellung vornehmen können.
  • Page 14  Zum Aufrufen des Menüs die -Taste an der Front, oder die  -Taste Aufrufen und Bedienen des Menüs auf der Fernbedienung kurz antippen.  Nach dem Öffnen des Menüs erscheinen auf dem Display folgende Auswahlpunkte: Dieses Untermenü erscheint, wenn im Menüpunkt „Bass / Höhen Einstellungen“ die Einstellung „getrennt für L / R“...
  • Page 15 1 dB-Schritten verändert werden. Der aktuelle Wert wird jeweils angezeigt. Klangregelung aus / ein Hilfe dieses Menüpunktes kann Klangregelung des PA 3000 HV deaktiviert (überbrückt) werden. Wählen Sie die Stellung „AUS“ um die Klangregelung auszuschalten. ausgeschalteter Klangregelung haben Einstellungen folgenden Menüpunkte...

  • Page 16: Equalizereinstellung Mit Der  Test Cd

    Equalizereinstellung mit der  Test CD Allgemeines Raumresonanzen können am Hörplatz sowohl zu Überhöhungen als auch zu Einbrüchen im Frequenzgang führen. Überhöhungen werden in der Regel als wesentlich unangenehmer und störender (Dröhnen) empfunden als Einbrüche, die bei der Musikwiedergabe oftmals kaum auffallen. Im folgenden Verfahren werden verschiedene Testsignale von der ...
  • Page 17 Messdaten aufzunehmen, bevor ein zweiter Equalizer eingestellt wird.  Die Equalizer im PA 3000 HV ermöglichen bis zu 6 dB Verstärkung, das entspricht der 4fachen Leistung bei der Nennfrequenz. Dadurch können Lautsprecher mechanisch und elektrisch überlastet werden. Benutzen Sie die Verstärkungsfunktion der Equalizer mit großer Vorsicht!

  • Page 18: Grundeinstellungen Des Pa 3000 Hv (Konfigurationsmenü)

    Unter diesem Menüpunkt kann jeder Quelle ein Klartextname für die Quellen-Namen Displayanzeige zugewiesen werden. Nach dem Aufrufen dieses Menüpunktes mit der -Taste erscheint eine (nur über F3001 aufrufbar!) Liste aller externen Quellen des PA 3000 HV. Hinter jeder Quelle ist der angezeigte Klartextname aufgeführt.

  • Page 19: Bi-Wiring Modus

    FD100 aufgerufen wird.   Wird der PA 3000 HV in Kombination mit einem MP 3000 HV betrieben, können mit der im Lieferumfang des MP 3000 HV enthaltenen Funkfernbedienung FD100 nicht benutzte Quellen deaktiviert werden. Die deaktivierten Quellen erscheinen nicht mehr im Quellenmenü...

  • Page 20: Sprache

    Menüpunkt In diesem Menüpunkt legen Sie die Sprache für die Anzeigen auf dem Sprache Gerätedisplay in der Front des PA 3000 HV fest. Menüpunkt PA 3000 HV verfügt Energieeinsparung über eine Auto- Energiesparfunktion Ausschaltfunktion. Detektiert die Software für 90 Minuten nur ein leises oder gar kein Musiksignal und wird auch während dieser Zeit keine Bedienung erkannt, schaltet das Gerät...

  • Page 21: Surroundbetrieb Mit Dem Pa 3000 Hv

    Funktion auf 'IN 4/SRND' (siehe Kap 'Grundeinstellungen des PA 3000 HV'). Recorderaufnahmen mit dem PA 3000 HV Um eine Aufnahme mit einem an den PA 3000 HV angeschlossenen Recorder zu machen wählen Sie die gewünschte Aufnahmequelle des PA 3000 HV durch Drehen des Quellenwahlknopfes oder der entsprechenden Source Taste der Fernbedienung aus.

  • Page 22: Schutzschaltung (Protection)

    Schutzschaltung (Protection) Die Protection-Schaltung bietet Schutz gegen Kurzschluss, Überhitzung und Überlastung. Wenn eine Störung auftritt, wird das Ausgangssignal abgeschaltet,   die Tasten der Lautsprecherausgänge ( ) beginnen zu blinken und im Display erscheint je nach Störung entweder die Meldung 'Protection' oder 'Overheat'.
  • Page 23 Installation Inbetriebnahme Sicherheitshinweise In diesem Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme beschrieben, die nicht für den täglichen Umgang mit dem Gerät relevant sind, die aber trotzdem vor dem ersten Gebrauch gelesen und beachtet werden sollten.

  • Page 24: Anschlusselemente

    Anschlusselemente Die Signalverarbeitung im PA 3000 HV erfolgt konsequent kanalgetrennt (doppel-mono Aufbau), aus diesem Grund sind auch die Eingangs- und Ausgangsbuchsen streng symmetrisch zur Mitte des Gerätes angeordnet. IN 1 … IN 4 Universelle Vorverstärker-Line-Eingänge zum Anschluss von beliebigen Stereo Audio- oder TV-Geräten mit symmetrischem XLR-, oder unsymmetrischem...
  • Page 25 Über diese Buchse kann der PA 3000 HV durch Anlegen einer Schaltspannung (+5 … +20 Volt) eingeschaltet werden. Über die Trigger-Funktion eingeschaltet, schaltet der PA 3000 HV mit einer vorher im Menü festgelegten Quelle ein. (Siehe Kapitel 'Grundeinstellungen des PA 3000 HV' auf Seite 12.) Stecker Belegung (3,5 mm Klinkenstecker) ...

  • Page 26: Aufstellung Und Verkabelung

    Aufstellung und Verkabelung  Packen Sie das Gerät vorsichtig aus und heben Sie die Originalverpackung sorgfältig auf. Der Karton und das Verpackungsmaterial sind speziell für dieses Gerät konzipiert und bei späteren Transporten ein sicherer Behälter. Bitte beachten Sie unbedingt die Sicherheitshinweise dieser Anleitung. War das Gerät größerer Kälte ausgesetzt (z.
  • Page 27  Wir empfehlen die Verwendung der konfektionierten –Netzkabel 'POWER LINE' in Kombination mit der Netzsteckdosenleiste 'POWER BAR', die mit Phasenindikator ausgestattet ist. Nachdem die Anlage vollständig verkabelt ist, schalten Sie diese ein. Nach Einschalten des benutzten Lautsprecherausganges und Umschalten des Vollverstärkers auf die angeschlossene Hörquelle sollte diese hörbar werden.

  • Page 28: Sicherheitshinweise

    Sicherheitshinweise Alle in diesem Gerät verwendeten Bauteile entsprechen den geltenden deutschen und europäischen Sicherheitsnormen und -standards. Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion, so- wie die vollautomatische, rechnergesteuerte Endkontrolle eines jeden Gerätes gewährleisten die hohe Produktqualität und die Einhaltung aller Spezifikationen. Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicher- heitshinweise genau befolgen.
  • Page 29 Bestimmungsgemäßer Das Gerät ist ausschließlich zur Ton- und/oder Bildwiedergabe im Heimbereich Gebrauch in trockenen Räumen unter Berücksichtigung aller in dieser Anleitung ge- machten Angaben bestimmt. Bei allen anderen Einsatzzwecken, insbesondere in medizinischen oder sicher- heitsrelevanten Bereichen, ist vorher die Zulassung und Eignung des Gerätes für diesen Einsatz mit dem Hersteller abzuklären und schriftlich genehmigen zu lassen.

  • Page 30: Betriebsstörungen

    Betriebsstörungen Viele Betriebsstörungen haben eine einfache Ursache, die sich leicht beheben lässt. Im folgenden Abschnitt sind einige mögliche Störungen sowie Maßnahmen zu deren Behebung aufgeführt. Sollte sich eine aufgetretene Störung durch diese Hinweise nicht beheben lassen, so ziehen Sie bitte umgehend den Netzstecker und wenden sich an eine -Fachwerkstatt.
  • Page 31 Kein Ausgangs-Signal an Ursache 1: Lautsprechern, Die PROTECTION-Schaltung hat wegen Überhitzung oder Übersteuerung Display zeigt 'Protection' an abgeschaltet. (PROTECTION-Schaltung Abhilfe:  hat angesprochen). Lautstärke herabsetzen; wenn sich der Verstärker nach ca. 20 Sekunden nicht wieder einschaltet, ist er zu heiß geworden, und sollte einige Minuten ausge- schaltet bleiben, um abzukühlen.

  • Page 32: Hinweise Zum Sparsamen Umgang Mit Energie

    (Stromsparfunktion) Down). Wird länger als 90 Minuten nur ein leises oder kein Musiksignal und keine Bedienung erkannt, schaltet der PA 3000 HV automatisch in den Standbybetrieb. Zwei Minuten vor dem Ausschalten erscheint auf dem Display ein Hinweis, dass das Gerät in den Standby-Betrieb wechselt. Soll das Gerät weiterhin eingeschaltet bleiben, bestätigen Sie den Hinweis mit der ...

  • Page 33: English

    English...
  • Page 34 The case of the PA 3000 HV is built exclusively from the finest-quality non-magnetic metals of the highest purity. This excludes the possibility of interaction with the audio signals, and guarantees uncoloured reproduction.
  • Page 35 Balance adjustment ....................41 Tone control settings – Room Correction ..............42 Equalizer settings using the  Test CD ............... 46 Basic settings of the PA 3000 HV (Configuration menu) ........... 48 Sources ........................48 Source-Name ......................48 Bi –Wiring mode ....................... 49 Trigger-function ......................

  • Page 36: Front Panel Controls

    Front panel controls All the important functions of the PA 3000 HV can be controlled using the sensor buttons and rotary knobs on the front panel. The large rotary knobs are used to select the listening source and adjust the volume. Functions which are needed ...
  • Page 37 The button is not visible if no headphones are connected.  Opens the 'Configuration menu'  (for details see Chapter ‘Basic settings of the PA 3000 HV’).  Repeated brief presses cycle through the various display modes.  Touching the monitor button enables you to monitor the quality of a tape or CD recording (tape monitor function).
  • Page 38 The operating range of the F3001 remote control handset with the internal infra- red receiver of the PA 3000 HV is about 4...5 m. In cases where operation from a greater distance is desired or where the PA 3000 HV is placed outside the direct line of sight from the remote control handset, the external IR-receiver E2000 from the accessories can be connected to the PA 3000 HV (refer to p.
  • Page 39 Screen symbols and their meaning Indicates that the currently selected input is configured for a symmetrical XLR connection. 0 / 0 Position indicator in Select lists: the first number states the current position in the list, the second number the total number of list entries (length of list). Character input mode indicator...

  • Page 40: Remote Control

    Opens the tone control settings menu Long press: Opens the configuration menu (for detail see chapter entitled 'Basic settings of the PA 3000 HV')  Opens the configuration menu of a connected  device.  Function button for connected  source devices.

  • Page 41: Basic Functions Of The Pa 3000 Hv

    Basic functions of the PA 3000 HV This chapter describes the basic functions of the PA 3000 HV, which are always available, regardless of the currently selected source. Switching on  The PA 3000 HV can be switched on and off using the button on the front panel of the machine, or the ...

  • Page 42: Tone Control Settings - Room Correction

    (Tone menu) Introduction The PA 3000 HV is fitted with an analogue tone processor module which can be used to provide wide-ranging corrections to the listening room acoustics, and fine-tune the tonal balance of sub-optimal recordings or sound media which have deteriorated with age.
  • Page 43 If a calibration microphone and the PC program are not available, the settings can also be made using your own hearing. To this end the PA 3000 HV is sup- plied complete with an audio CD containing test signals, whose purpose is to help you set up the system.
  • Page 44  Briefly press the -button on the front panel or the  button on the Calling up and operating the menu remote control handset to call up the menu.  When you open the menu, the following Select points appear on the screen: * This sub menu point only appears, if “separate for L/R”...
  • Page 45 Menu point Adjustment range options: Explanation: Balance 99 L ... 0 ... 99 R This menu point is used to alter the balance in level between the left and right channels, e.g. compensate non-symmetrical loudspeaker positioning. The balance can be adjusted in increments of 1 dB;...

  • Page 46: Equalizer Settings Using The  Test Cd

    Equalizer settings using the  Test CD Introduction Room resonance effects can lead to over-emphasis (exaggeration) as well as under-emphasis in the frequency response at the listening position. Over- emphasis is generally perceived as much more unpleasant and disturbing (droning) than under-emphasis, which is often quite difficult to detect when music is played.
  • Page 47 Table of examples Equalizer settings Now select the highest value, and set an equalizer at this frequency. Select the reduction in such a way that the curve in the table is as even as possible. Example: if an emphasis by six fields occurs at 50 Hz, then you should set equalizer 1 to 50 Hz and -7.5 dB.

  • Page 48: Basic Settings Of The Pa 3000 Hv (Configuration Menu)

    Call up this menu item using the  button, and you will see a list of all ex- (can only be called up using ternal sources connected to the PA 3000 HV. Each source is followed by the the F3001 handset!)

  • Page 49: Bi-Wiring Mode

    This menu item is used to define the listening source which switches the PA 3000 HV on when the trigger signal is supplied. If you do not wish to exploit the trigger function, it should be disabled at this item.

  • Page 50: Language

    PA 3000 HV. menu item Energy saver The PA 3000 HV has an automatic power-down function, which will switch off menu item the device after 90 minutes without user operation and only a low or no audio signal.

  • Page 51: Surround Operation With The Pa 3000 Hv

    The facility can be used to switch the PA 3000 HV on in parallel with the decoder, and at the same time to select the appropriate source and the correct volume level (IN 4(SRND)).

  • Page 52: Protection Circuit

    Protection circuit The Protection circuit guards against damage caused by short-circuit, over- heating and overloading. If a problem occurs, the protection circuit switches the   output signal off, the loudspeaker output buttons ( ) start to flash, and the screen displays a message: either ‘Protection’ or ‘Overheat’, according to the type of problem.

  • Page 53: Using The System For The First Time

    Installation Using the system for the first time Safety notes This section describes all those matters which are of fundamental importance when setting up and first using the equipment. This information is not relevant in daily use, but you should nevertheless read and note it before using the equipment for the first time.

  • Page 54: Back Panel Connections

    Back panel connections The PA 3000 HV features complete and consistent channel separation in the signal processing stages (double-mono construction), and for this reason the input and output sockets are also arranged in strict symmetry relative to the centre of the machine.
  • Page 55 LINK TRIGGER The PA 3000 HV can be turned on and off by means of a switching voltage (+5 … +20 Volt) connected to this socket. If the trigger function is used to switch the PA 3000 HV on, it is automatically set to the source previously selected in the menu (see chapter entitled ‘Basic settings of the PA 3000 HV’)

  • Page 56: Installation And Wiring

    Installation and wiring  Carefully unpack the unit and store the original packing material carefully. The carton and packing are specially designed for this unit and will be needed again if you wish to move the equipment at any time. Please read the safety notes in these instructions.
  • Page 57  We recommend the use of the  'POWER LINE' ready-to-use mains cable and the 'POWER BAR' mains distribution panel which is fitted with a phase indicator as standard. When you have completed the wiring of the system switch the system on. Switch on the loudspeaker outlet to which your speakers are connected and switch the integrated amplifier to the listening source which you wish to hear.

  • Page 58: Safety Notes

    Safety notes All the components in this device fulfil the currently valid German and European safety norms and standards. We ensure that our products are of consistently high quality, and meet all specifications, by checking all materials rigorously for quality, using meticulous production methods and subjecting each unit to a fully automatic computer- controlled final inspection.

  • Page 59: Fcc Information To The User

    Approved usage This device is designed exclusively for reproducing sound and/or pictures in the domestic environment. It is to be used in a dry indoor room which meets all the recommendations stated in these instructions. Where the equipment is to be used for other purposes, especially in the medical field or any field in which safety is an issue, it is essential to establish the unit’s suitability for this purpose with the manufacturer, and to obtain prior written approval for this usage.

  • Page 60: Trouble Shooting

    Trouble shooting Many problems have a simple cause and a correspondingly simple solution. The following section describes a few difficulties you may encounter, and the measures you need to take to cure them. If you find it impossible to solve a problem with the help of these notes please disconnect the unit from the mains and ask your authorised ...
  • Page 61 No output signal at the Cause 1: loudspeakers; the display The PROTECTION circuit has tripped due to overheating or overloading. shows 'PROTECTION' (the Remedy: PROTECTION circuit Reduce volume and wait for about 20 seconds. If the unit does not switch on ...

  • Page 62: Notes On Energy Saving

    In stand-by mode the current drain of the PA 3000 HV is less than 0.5 Watt. If you intend not to use the amplifier for a long period, it should be discon- nected from the mains socket, i.e.

  • Page 63: Anschluss-Schema

    Eingang nur eine Anschlussart benutzt werden. Falls am Quellgerät beide Anschlussmöglichkeiten vorhanden sind, empfehlen wir die symmetrische Verbindung. Die gewünschte Anschlussart muss im Konfigurationsmenü eingestellt werden. (siehe Kap. 'Grundeinstellungen des PA 3000 HV') *1 Note: The inputs IN 1 … IN 4 are equipped with asymmetrical Cinch/RCA sockets and symmetrical XLR inputs. Only one type of connection can be used for each input.
  • Page 64 A special Bi-Wiring mode is available for use in the bi-wiring arrangement. This switches loudspeaker outputs A and B on and off together using a button. For more information refer to the chapter entitled ‘Basic settings of the PA 3000 HV’.
  • Page 65 The inputs IN 1 … IN 4 are equipped with asymmetrical Cinch/RCA sockets and symmetrical XLR inputs. Only one type of connection can be used for each input. Note that you must set your preferred type of connection in the Configuration menu. (See chapter entitled ‘Basic settings of the PA 3000 HV’) *2 Hinweis: Zum Anschluss von Plattenspielern kann eines der optional erhältlichen Phonoeinbaumodule (PH HV MM oder...
  • Page 66 Anschluss-Schema / Wiring diagram Surround Decoder *1 Triggerleitung optional / trigger connection optional...

  • Page 67: Technische Daten

    Anhang B / Appendix B Technische Daten / Technical Specifications Vorstufe / Pre-Amplifier 0,5 Hz – 450 kHz (+0 / -3 dB) Frequenzgang / Frequency response Fremd- / Geräuschspannungsabstand / 105 dB / 110 dB Signal Noise Ratio (unweighted / A weighted) Klirrfaktor / Distortion <...
  • Page 68  elektroakustik GmbH & Co. KG Herford Deutschland Germany...
