PCN 762 S/IX/HA
English
Operating Instructions
HOB
Contents
Operating Instructions,1
Warnings,2
Assistance,3
Description of the appliance,4
Installation,5
Français
Mode d'emploi
TABLE DE CUISSON
Sommaire
Mode d'emploi,1
Avertissements,2
Assistance,3
Description de l'appareil,4
Advertisement
Table of Contents
Related Manuals for Hotpoint Ariston PCN 762 S/IX/HA
Summary of Contents for Hotpoint Ariston PCN 762 S/IX/HA
-
Page 1: Table Of Contents
PCN 762 S/IX/HA English Operating Instructions Contents Operating Instructions,1 Warnings,2 Assistance,3 Description of the appliance,4 Installation,5 Start-up and use,9 Precautions and tips,9 Maintenance and care,10 Troubleshooting,10 Français Mode d’emploi TABLE DE CUISSON Sommaire Mode d’emploi,1 Avertissements,2 Assistance,3 Description de l’appareil,4... - Page 2 Warnings Avertissements WARNING: The appliance and its accessible parts ATTENTION : Cet appareil ainsi que ses parties become hot during use. Care should be taken to accessibles deviennent très chauds pendant leur avoid touching heating elements. Children less than 8 fonctionnement.
- Page 3 Assistance Communicating: • the type of problem encountered. • appliance model (Mod.) • serial number (S/N) This information is found on the data plate located on the appliance and/or on the packaging. Assistance Indiquez-lui : • le type d’anomalie • le modèle de votre appareil (Mod.) •...

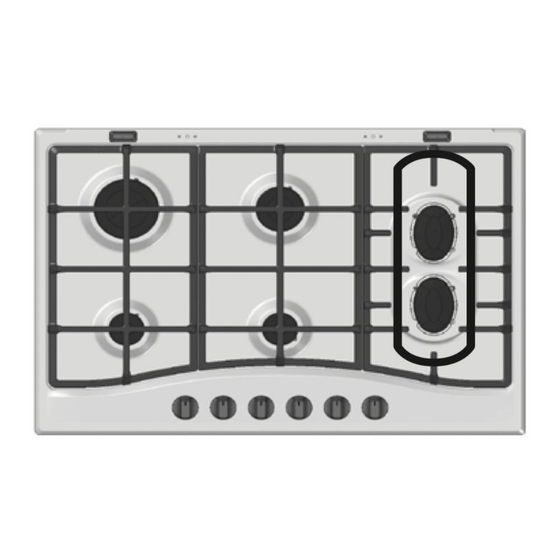

- Page 4 Description of the appliance Overall view 1. Support Grid for COOKWARE 2. GAS BURNERS 3. Control Knobs for GAS BURNERS 4. Ignition for GAS BURNERS 5. SAFETY DEVICES • GAS BURNERS differ in size and power. Use the diameter of the cookware to choose the most appropriate burner to cook with.
- Page 5 Installation Fitting the appliance The following precautions must be taken when installing the hob: • Kitchen cabinets adjacent to the appliance and taller than the top of the ! Before operating your new appliance please read this instruction booklet hob must be at least 200 mm from the edge of the hob. carefully.
- Page 6 ! The cable must not be bent or compressed. Ventilation To ensure adequate ventilation, the back panel of the cabinet must be ! The cable must be checked regularly and replaced by authorised technicians removed. It is advisable to install the oven so that it rests on two strips of wood, or on a completely flat surface with an opening of at least 45 x 560 only (see Assistance).
- Page 7 • Setting the burners to minimum 1. Turn the tap to the low flame position; 2. Remove the knob and adjust the adjustment screw, which is positioned in or next to the tap pin, until the flame is small but steady. 3.
- Page 8 Semi Fish (SP) 0.70 1.50 1.50 88(X) Supply pressures Nominal (mbar) 28-30 Minimum (mbar) Maximum (mbar) At 15°C and 1013,25 mbar - dry gas Propane P.C.S. = 50.37 MJ/Kg Butane P.C.S. = 49.47 MJ/Kg Natural P.C.S. = 37.78 MJ/m³ PCN 762 S/IX/HA...
-
Page 9: Start-Up And Use,9
Start-up and use • Double burner for a griddle or rectangular/square cookware with minimum dimensions of 28x28 cm (Fig. B) • Single burner for medium size cookware (diameter of 16-20 cm) (Fig. C). ! The position of the corresponding gas burner is shown on every knob. •... -
Page 10: Maintenance And Care,10
• The openings used for ventilation and dispersion of heat must never be • Clean with warm water and neutral detergent, and then dry with a soft covered. cloth or chamois. Remove baked-on dirt with specific cleaners for stainless • Always make sure the knobs are in the “●”/“○” position when the appliance steel surfaces. - Page 11 The burner does not remain lit when set to minimum. Check to make sure that: • The gas holes are not blocked. • There are no draughts near the appliance. • The minimum setting has been adjusted properly. The cookware is unstable. Check to make sure that: •...
-
Page 12: Installation,12
Installation ou une aération plus efficace, en augmentant la puissance d’aspiration mécanique si déjà prédisposée. • Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et ! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. stagnent vers le bas. - Page 13 Devant Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que : •...
- Page 14 Adaptation aux différents types de gaz Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l’étiquette fixée sous la table ou sur l’emballage), il faut changer les injecteurs des brûleurs en procédant comme suit : 1.
- Page 15 1.50 88(X) Pressions Nominale (mbar) 28-30 d'alimentation Minimum (mbar) Maximum (mbar) A 15°C et 1013,25 mbar-gaz sec Propane P.C.S. = 50,37 MJ/kg Butane P.C.S. = 49,47 MJ/kg Naturel P.C.S. = 37,78 MJ/m³ Naturel P.C.S. = 32,49 MJ/m³ PCN 762 S/IX/HA...
-
Page 16: Mise En Marche Et Utilisation,16
Mise en marche et utilisation Les deux brûleurs notamment peuvent être utilisés ensemble ou séparément avec des casseroles de formes ou de dimensions différentes comme suit: • Double brûleur comme “Poissonnière” pour des récipients ovales (Fig. A). ! La position du brûleur gaz correspondante est indiquée sur chaque manette. •... -
Page 17: Nettoyage Et Entretien,17
Nettoyage et entretien • Ne touchez pas à l’appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que Mise hors tension par des adultes conformément aux instructions du mode d’emploi. -
Page 18: Anomalies Et Remèdes,18
Anomalies et remèdes Il peut arriver que l’appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d’appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s’il n’y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l’appareil sont bien ouverts. - Page 20 195144563.00 03/2016 - XEROX FABRIANO Indesit Company S.p.A. Viale Aristide Merloni,47 60044 Fabriano (AN) www.hotpoint.eu...
