PCN 752 T/EX/HA
PCN 752 T/AS/HA
Italiano
Istruzioni per l'uso
PIANO
Sommario
Istruzioni per l'uso,1
Avvertenze,2
Assistenza,3
Descrizione dell'apparecchio,4
Installazione,5
English
Operating Instructions
HOB
Contents
Operating Instructions,1
Warnings,2
Assistance,3
Description of the appliance,4
Advertisement
Table of Contents
Related Manuals for Hotpoint Ariston PCN 752 T/EX/HA
Summary of Contents for Hotpoint Ariston PCN 752 T/EX/HA
-
Page 1: Table Of Contents
PCN 752 T/EX/HA PCN 752 T/AS/HA Italiano Istruzioni per l’uso PIANO Sommario Istruzioni per l’uso,1 Avvertenze,2 Assistenza,3 Descrizione dell’apparecchio,4 Installazione,5 Avvio e utilizzo,9 Precauzioni e consigli,9 Manutenzione e cura,10 Anomalie e rimedi,10 English Operating Instructions Contents Operating Instructions,1 Warnings,2 Assistance,3... - Page 2 Avvertenze Warnings ATTENZIONE: Questo apparecchio e le sue parti WARNING: The appliance and its accessible parts accessibili diventano molto caldi durante l’uso. become hot during use. Care should be taken to Bisogna fare attenzione ed evitare di toccare gli avoid touching heating elements. Children less than 8 elementi riscaldanti.
- Page 3 Assistenza Assistance Comunicare: Communicating: • il tipo di anomalia • the type of problem encountered. • il modello della macchina (Mod.) • appliance model (Mod.) • il numero di serie (S/N) • serial number (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta This information is found on the data plate located on the appliance and/or sull’apparecchio.

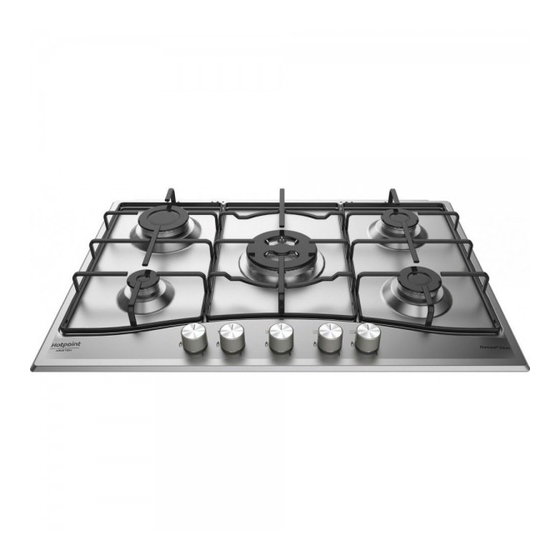

- Page 4 Descrizione dell’apparecchio Description of the appliance Vista d’insieme Overall view 1. Griglie di appoggio per RECIPIENTI DI COTTURA 1. Support Grid for COOKWARE 2. BRUCIATORI GAS 2. GAS BURNERS 3. Manopole di comando dei BRUCIATORI GAS 3. Control Knobs for GAS BURNERS 4.
- Page 5 Installazione il bidone in utilizzo, collocato in modo da non essere soggetto all’azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C. ! È importante conservare questo libretto per poterlo consultare in ogni momento.
- Page 6 ! Usare i ganci contenuti nella “confezione accessori” • la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche; • Nel caso in cui il piano non sia installato su di un forno incasso, è • la presa sia compatibile con la spina dell’apparecchio. In caso contrario necessario inserire un pannello di legno come isolamento.
- Page 7 3. Rimontare le parti eseguendo all’inverso le operazioni. DATA PLATE 4. Al termine dell’operazione, sostituite la vecchia etichetta taratura con Electrical quella corrispondente al nuovo gas d’utilizzo, reperibile presso i Nostri see data plate connections Centri Assistenza Tecnica. ECODESIGN Sostituzione degli ugelli su bruciatore Tripla corona This appliance conforms to the EU Regulation no.
- Page 8 65x2 3.60 103x2 Pressioni di Nominale (mbar) 28-30 alimentazione Minima (mbar) Massima (mbar) A 15°C e 1013,25 mbar-gas secco Propano P.C.S. = 50.37 MJ/Kg Butano P.C.S. = 49.47 MJ/Kg Naturale P.C.S. = 37.78 MJ/m³ PCN 752 T/EX/HA PCN 752 T/AS/HA...
-
Page 9: Avvio E Utilizzo,9
Precauzioni e consigli Avvio e utilizzo ! L’apparecchio è stato progettato e costruito in conformità alle norme ! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente. internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. -
Page 10: Manutenzione E Cura,10
! Per evitare danni all’accensione elettrica, non utilizzarla quando i è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Quando si acquista una nuova apparecchiatura equivalente si può bruciatori non sono nella loro sede. consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAEE di “piccolissime dimensioni”... -
Page 11: Installation,11
Installation Fitting the appliance The following precautions must be taken when installing the hob: • Kitchen cabinets adjacent to the appliance and taller than the top of the ! Before operating your new appliance please read this instruction booklet hob must be at least 200 mm from the edge of the hob. carefully. - Page 12 ! Once the appliance has been installed, the power supply cable and the • Where the hob is not installed over a built-in oven, a wooden panel must be installed as insulation. This must be placed at a minimum distance of electrical socket must be easily accessible.
- Page 13 Replacing the Triple ring burner nozzles 1. Remove the pan supports and lift the burners out of their housing. The burner consists of two separate parts (see pictures). 2. Unscrew the nozzles using a 7 mm socket spanner. Replace the nozzles with models that are configured for use with the new type of gas (see Table 1).
- Page 14 3.60 103x2 Supply pressures Nominal (mbar) 28-30 Minimum (mbar) Maximum (mbar) At 15°C and 1013,25 mbar - dry gas Propane P.C.S. = 50.37 MJ/Kg Butane P.C.S. = 49.47 MJ/Kg Natural P.C.S. = 37.78 MJ/m³ PCN 752 T/EX/HA PCN 752 T/AS/HA...
-
Page 15: Start-Up And Use,15
Start-up and use Precautions and tips ! The position of the corresponding gas burner is shown on every knob. ! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety Gas burners reasons and must be read carefully. -
Page 16: Maintenance And Care,16
195144562.00 03/2016 - XEROX FABRIANO and recycling of the materials they contain and reduce the impact on Clening tips for the hotplates with logo human health and the environment.The crossed out “wheeled bin” symbol To remove all types of stains just wipe with a smooth cloth, wet with hot water. on the product reminds you of your obligation, that when you dispose of For stronger stains, we recommend the use of common detergent for dishes, the appliance it must be separately collected.
