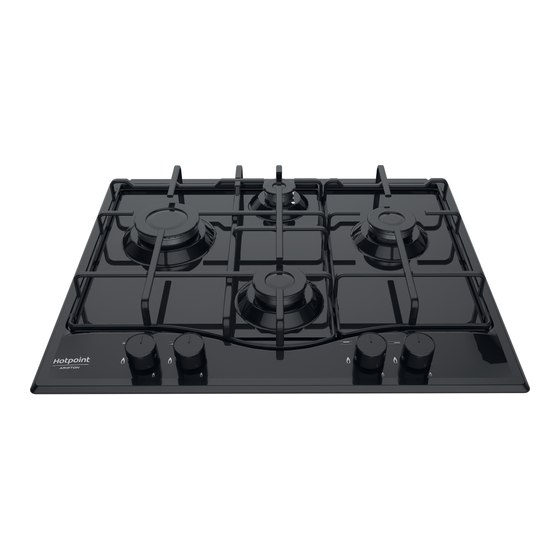

Hotpoint Ariston PCN 642/HA Operating Instructions Manual
  1. Manuals
  2. Brands
  3. Hotpoint Ariston Manuals
  4. Hob
  5. PCN 642/HA
  6. Operating instructions manual

Hotpoint Ariston PCN 642/HA Operating Instructions Manual

Hide thumbs Also See for PCN 642/HA:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 16

Quick Links

Download this manual
PCN 642/HA(BK)
Italiano
Istruzioni per l'uso
PIANO
Sommario
Istruzioni per l'uso,1
Avvertenze,3
Assistenza,6
Descrizione dell'apparecchio,8
Installazione,10
English
Operating Instructions
HOB
Contents
Operating Instructions,1
Warnings,3
Assistance,6
Description of the appliance,8
Installation,16
Français
Mode d'emploi
TABLE DE CUISSON
Sommaire
Mode d'emploi,1
Avertissements,4
Assistance,6
Description de l'appareil,8
Installation,22
Türkçe
Kullanım talimatları
SETÜSTÜ
İçindekiler
Kullanım talimatları,1
Uyarı,4
Teknik Servis,6
Cihazın tanıtımı,8
Montaj,28
Русскии
Руководство по эксплуатации
ВАРОЧНАЯ ПАНЕЛЬ
Содержание
Руководство по эксплуатации,1
Предупреждения,5
Сервисное обслуживание,6
Описание изделия,9
Установка,35
Включение и эксплуатация,39
Предосторожности и рекомендации,39
Техническое обслуживание и уход,40
Неисправности и методы их устранения,40

Advertisement

Table of Contents
loading

Related Manuals for Hotpoint Ariston PCN 642/HA

Summary of Contents for Hotpoint Ariston PCN 642/HA

  • Page 1: Table Of Contents

    PCN 642/HA(BK) Français Mode d’emploi TABLE DE CUISSON Sommaire Mode d’emploi,1 Avertissements,4 Assistance,6 Description de l’appareil,8 Installation,22 Mise en marche et utilisation,26 Précautions et conseils,26 Nettoyage et entretien,27 Anomalies et remèdes,27 Italiano Türkçe Istruzioni per l’uso Kullanım talimatları PIANO SETÜSTÜ...
  • Page 2 Қазақша Пайдалану нұсқаулығы ПЛИТА Мазмұны Пайдалану нұсқаулығы,2 Ескертулер,5 Көмек,7 Құрылғы сипаттамасы,9 Орнату,42 Қосу және пайдалану,46 Сақтандырулар мен кеңестер,46 Жөндеу және күтім,47 Ақаулықтарды жою,47...
  • Page 3 Avvertenze Warnings ATTENZIONE: Questo apparecchio e le sue parti WARNING: The appliance and its accessible parts accessibili diventano molto caldi durante l’uso. become hot during use. Care should be taken to Bisogna fare attenzione ed evitare di toccare gli avoid touching heating elements. Children less than 8 elementi riscaldanti.
  • Page 4 Avertissements Uyarı ATTENTION : Cet appareil ainsi que ses parties DİKKAT: Bu cihaz ve erişilebilen bölümleri, kullanım accessibles deviennent très chauds pendant leur sırasında çok sıcak olur.Dikkat etmek ve ısıtılan fonctionnement. Il faut faire attention à ne pas toucher parçalara dokunmaktan kaçınmak gerekir.Eğer les éléments chauffants.
  • Page 5 Предупреждения Ескертулер ВНИМАНИЕ: Данное изделие и его доступные ЕСКЕРТУ: Құрылғы мен оның қол жететін комплектующие сильно нагреваются в процессе бөліктері жұмыс кезінде қызуы мүмкін.Қыздыру эксплуатации.Будьте осторожны и не касайтесь элементтеріне тимеуге назар аударыңыз.8-ге нагревательных элементов.Не разрешайте толмаған балаларға үздіксіз бақылау болмаса, детям...
  • Page 6 Assistenza Assistance Comunicare: Communicating: • il tipo di anomalia • the type of problem encountered. • il modello della macchina (Mod.) • appliance model (Mod.) • il numero di serie (S/N) • serial number (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta This information is found on the data plate located on the appliance and/or sull’apparecchio.
  • Page 7 Көмек Байланыс ақпараты: • туындаған проблема түрі. • құрылғының моделі (Мод.). • сериялық нөмірі (С/н). Бұл ақпарат құрылғыда орнатылған деректеме кестесінде немесе орамадан табылуы мүмкін.
  • Page 8 Descrizione dell’apparecchio Description de l’appareil Vista d’insieme Vue d’ensemble 1. Griglie di appoggio per RECIPIENTI DI COTTURA 1. Grilles support de CASSEROLES 2. BRUCIATORI GAS 2. BRÛLEURS À GAZ 3. Manopole di comando dei BRUCIATORI GAS 3. Manettes de commande des BRÛLEURS GAZ 4.
  • Page 9 Описание изделия Общии вид 1. Опорные решетки для КАСТРЮЛЬ И СКОВОРОД 2. ГАЗОВЫЕ КОНФОРКИ 3. Регуляторы ГАЗОВЫХ КОНФОРОК 4. Свеча зажигания ГАЗОВЫХ ГОРЕЛОК 5. ЗАЩИТНОЕ УСТРОЙСТВО • ГАЗОВЫЕ КОНФОРКИ имеют разную мощность и размер. Выберите конфорку, наиболее соответствующую диаметру используемой посуды.
  • Page 10 Installazione il bidone in utilizzo, collocato in modo da non essere soggetto all’azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C. ! È importante conservare questo libretto per poterlo consultare in ogni momento.
  • Page 11 ! Usare i ganci contenuti nella “confezione accessori” • la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche; • Nel caso in cui il piano non sia installato su di un forno incasso, è • la presa sia compatibile con la spina dell’apparecchio. In caso contrario necessario inserire un pannello di legno come isolamento.
  • Page 12 1. Togliere le griglie del piano e sfilare i bruciatori dalle loro sedi. 2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).
  • Page 13 96(Z) Ausiliario (A) 0.40 1.00 1.00 79(6) Pressioni di Nominale (mbar) 28-30 alimentazione Minima (mbar) Massima (mbar) A 15°C e 1013,25 mbar-gas secco Propano P.C.S. = 50.37 MJ/Kg Butano P.C.S. = 49.47 MJ/Kg Naturale P.C.S. = 37.78 MJ/m³ PCN 642/HA(BK)

  • Page 14: Avvio E Utilizzo,14

    Avvio e utilizzo Precauzioni e consigli ! Su ciascuna manopola è indicata la posizione del bruciatore gas ! L’apparecchio è stato progettato e costruito in conformità alle norme corrispondente. internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere Bruciatori gas lette attentamente.

  • Page 15: Manutenzione E Cura,15

    Manutenzione rubinetti gas essere consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con superficie di vendita superiore a 400 mq). Per Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti ulteriori informazioni sulla corretta dismissione degli elettrodomestici i difficoltà...
  • Page 16 Installation Fitting the appliance The following precautions must be taken when installing the hob: • Kitchen cabinets adjacent to the appliance and taller than the top of the ! Before operating your new appliance please read this instruction booklet hob must be at least 200 mm from the edge of the hob. carefully.
  • Page 17 ! Once the appliance has been installed, the power supply cable and the • Where the hob is not installed over a built-in oven, a wooden panel must be installed as insulation. This must be placed at a minimum distance of electrical socket must be easily accessible.
  • Page 18 • Adjusting the burners’ primary air Does not require adjusting. • Setting the burners to minimum 1. Turn the tap to the low flame position. 2. Remove the knob and adjust the adjustment screw, which is positioned in or next to the tap pin, until the flame is small but steady.
  • Page 19 1.65 0.40 79(6) Auxiliary (A) 1.00 Nominal (mbar) 28-30 Supply pressures Minimum (mbar) Maximum (mbar) At 15°C and 1013,25 mbar - dry gas Propane P.C.S. = 50.37 MJ/Kg Butane P.C.S. = 49.47 MJ/Kg Natural P.C.S. = 37.78 MJ/m PCN 642/HA(BK)

  • Page 20: Start-Up And Use,20

    Start-up and use Precautions and tips ! The position of the corresponding gas burner is shown on every knob. ! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety Gas burners reasons and must be read carefully.

  • Page 21: Maintenance And Care,21

    Troubleshooting Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance. It may happen that the appliance does not function properly or at all. Before Respecting and conserving the environment calling the service centre for assistance, check if anything can be done. First, •...
  • Page 22 Installation ou une aération plus efficace, en augmentant la puissance d’aspiration mécanique si déjà prédisposée. • Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et ! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. stagnent vers le bas.
  • Page 23 Devant Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que : •...
  • Page 24 Vérification de l’étanchéité ! Une fois l’installation terminée, vérifier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme. Adaptation aux différents types de gaz Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué...
  • Page 25 79(6) 1.00 Pression de Nominal (mbar) 28-30 Minimum (mbar) alimentation Maximum (mbar) A 15°C et 1013,25 mbar-gaz sec Propane P.C.S. = 50,37 MJ/kg Butane P.C.S. = 49,47 MJ/kg Naturel P.C.S. = 37,78 MJ/m³ Naturel P.C.S. = 32,49 MJ/m³ PCN 642/HA(BK)

  • Page 26: Mise En Marche Et Utilisation,26

    Mise en marche et utilisation Précautions et conseils ! Cet appareil a été conçu et fabriqué conformément aux normes ! La position du brûleur gaz correspondante est indiquée sur chaque manette. internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité...

  • Page 27: Nettoyage Et Entretien,27

    réduire l’impact sur la santé humaine et l’environnement. Le symbole de pour garantir son bon fonctionnement. Vérifiez régulièrement l’état de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les ces éléments et nettoyezles à l’aide d’un chiffon humide, si nécessaire. obligations de collecte séparée.
  • Page 28 Montaj Yuvaya oturtmae Set üstü ocağın doğru şekilde monte edilebilmesi için aşağıdaki şartlara uyulmalıdır: ! Her gerektiğinde başvurulabilmesi için bu el kitapçığının muhafaza edilmesi • Yan tarafta bulunan ve yüksekliği ocağın çalışma yüzeyini aşan dolaplar önemlidir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda ocağın kenarından en az 200 mm mesafede bulunmalıdır.
  • Page 29 ! Kablo kıvrılmalara, bükülmelere veya ezilmelere maruz kalmamalıdır. • Set üstü ocağın ankastre fırın üzerine monte edilmemesi durumunda, izolasyon amacıyla bir ahşap levhanın takılması gerekmektedir. Bu levha ! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel tezgahın alt kısmından en az 20 mm. mesafeye yerleştirilmelidir. tarafından değiştirilmelidir (Destek bölümüne bakınız).
  • Page 30 • Brülörlerin birincil hava ayarlanması Brülörlere ilk hava ayarı yapılmasına gerek yoktur. • Minimum ayarlaması 1. Gaz vanasını minimum konumuna getiriniz; 2. Düğmeyi söküp vana milinin iç tarafında ya da yanında bulunan ayar vidasına küçük ve düzenli bir alev elde edene kadar müdahale ediniz.
  • Page 31 Gaz bölüm Elektrik bölümü Model Feszültség és Sınıf Nominal güç (kW) Güç (W) frekvencia PCN 642/HA(BK) II2H3+ 7,30 (531 g/h - G30) (521 g/h - G31) 220-240V~ 50/60Hz g/h ile ifade edilen değerler Likit Gaz (Bütan, Propan) kapasitesini gösterir. PCN 642/HA(BK)

  • Page 32: Başlatma Ve Kullanım,32

    Başlatma ve kullanım Önlemler ve tavsiyeler ! Her bir düğme üzerinde kumanda ettiği gaz brülörünün konumu belirtilmiştir. ! Cihaz uluslararası emniyet mevzuatlarına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır. Gaz brülörleri Genel emniyet Seçilmiş olan brülör, ilgili düğme vasıtasıyla aşağıdaki konumlara ayarlanabilir: •...

  • Page 33: Servis Ve Bakım,33

    Ocak yüzeyinin temizlenmes raporla belirlenmesi durumlarında, malın bedel iadesi, ayıp oranında bedel indirimi veya imkan varsa malın ayıpsız misli ile değiştirilmesi (mevzuattaki • Bütün emaye ve cam parçalar, ılık su ve doğal solüsyon ile temizlenmelidir. istisnalar saklı kalmak kaydıyla) talep edilebilecektir. •...
  • Page 34 Brülör minimum pozisyonunda yanık kalmıyor. Aşağıdaki durumları kontrol ediniz: • Gaz çıkış delikleri tıkanmış. • Ocağın yakında hava akımı olabilir. • Minimum ayarı doğru yapılmamış. Kaplar tamamen oturmuyor. Aşağıdaki durumları kontrol ediniz: • Kabın zemini dümdüz. • Kap, brülörün ya da elektrikli levhanın tam ortasına oturtulmuş. •...
  • Page 35 Установка • Сжиженный газ пропан-бутан тяжелее воздуха и следовательно застаивается внизу. По этой причине помещения, в которых установлены баллоны с СНГ (сжиженным натуральным газом) ! Важно сохранить данное руководство для его последующих должны иметь вентиляционные отверстия внизу, сообщающиеся с консультации. В случае продажи, передачи изделия или при переезде улицеи, для...
  • Page 36 Спереди расчитанную на нагрузку, указанную на паспортной табличке. В случае прямого подключения к сети электропитания между изделием и сетью необходимо установить многополюсный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующии действующим нормативам (выключатель не должен...
  • Page 37 Подсоединение при помощи гибкой трубки из нержавеющей стали ! Если давление используемого газа отличается от предусмотренного со сплошными стенками с резьбовыми соединениями. давления (или варьирует), необходимо установить на питающем Патрубок подачи газа в изделие имеет цилиндрическую наружную газопроводе соответствующии регулятор давления (в солaсно резьбу...
  • Page 38 Ха а Таблица 1 Сжиженный газ Природный газ Kонфорка Диаметр Теплотворная Байпас Форсунка Расход* Теплотворная Форсунка Расход* Форсунка Расход* (мм) способность 1/100 1/100 г/час способность 1/100 л/час 1/100 л/час кВт (p.c.s.*) (мм) (мм) кВт (p.c.s.*) (мм) (мм) Сокращ. Номин. Б а...
  • Page 39 Включение и эксплуатация Наиболее изменчивой характеристикой кастрюли с точки зрения стабильности часто может быть сама кастрюля (или ее ! На каждом регуляторе показано положение газовой, которой данная размещение во время использования). рукоятка управляет. Хорошо сбалансированные кастрюли, с плоским днищем, с ручками, Газовые...
  • Page 40 (включая детей), неопытными лицами или лицами, необученными • Мойте панель теплой водой с добавлением нейтрального моющего обращению с изделием без контроля со стороны лица, ответственного средства, затем протирайте ее мягкой тряпкой или замшей. за их безопасность или после надлежащего обучения обращению с Пригоревшие...
  • Page 41 В моделях варочной панели, оснащенных защитным устройством, конфорка загорается и сразу гаснет. Убедитесь, что: • Вы до упора нажали ручку. • Вы до упора нажали ручку в течение достаточного времени, чтобы активировать устройство безопасности. • Отверстия выхода газа в точке нахождения предохранительного устройства...
  • Page 42 Орнату көздері (пештер, каминдер және т.б.) шығаратын қызудан аулақ орналастырып, сақтаған абзал. ! Жаңа құрылғыны іске қоспас бұрын нұсқаулық кітапшасын мұқият оқып Құрылғыны орнату шығыңыз. Мұнда құрылғыны қауіпсіз қолдану, орнату және оны күту Плитаны орнатқан кезде төмендегі сақтық шаралар орындалуы тиіс: туралы...
  • Page 43 ! "Керек-жарақтар" орамасындағы ілмектерді қолданыңыз. • желідегі тоқтың кернеуі мен жиілігі бұйымның электр мәліметтеріне сәйкес болуы керек; • Плита ендірілген пеш үстіне орнатылмаған жағдайда, оқшаулау үшін • желілік розетка бұйымның штепсельді вилкасына сәйкес келуі ағаш тақтаны орнату қажет. Оны плитаның астыңғы жағынан кем керек.
  • Page 44 Әртүрлі газ түрлеріне күйге келтіру Бұйым негізгісінен ерекшеленетін газ түріне қарай күйге келтіріледі (қақпақтағы күйге келтіру этикетінде көрсетілген). Конфорка форсункаларын келесі тәртіпте ауыстыру қажет: 1. Пісіру панеліндегі торды алыңыз және жанарғыны өз ұяшығынан алыңыз; 2. Форсункаларды 7 мм кілттің көмегімен бұрап (сур.қара), оларды жаңа газ...
  • Page 45 О а а а а С а а Та а Ш О Д а Ж а Ба а Ф а Ш Ж а Ф а 1/100 1/100 / а . 1/100 / а В (p.c.s.) В (p.c.s.) Н Н Ж а...
  • Page 46 Сақтандырулар мен кеңестер Қосу және пайдалану ! Бұл құрылғы халықаралық қауіпсіздік стандарттарына сай жасақталып, ! Тиісті газ оттығының орны әрбір тұтқада көрсетілген. дайындалған. Төмендегі ескертулер қауіпсіздік ережелерін ескерту мақсатында берілген және оны мұқият оқып шығу қажет. Газ оттықтары Әрбір оттықты тиісті басқару тұтқасының көмегімен төмендегі Жалпы...
  • Page 47 қоршаған ортағы әсерін азауту үшін ескі құрылғыларды бөлек жинау • Конфоркалар мен конфорка қақпақтарын тиісінше сәйкес орындарына ұсынылады. Өнімдегі үсті сызылған “қоқыс себеті” белгісі құрылғыны қайта орнатыңыз. жойған кезде бөлек жинау қажеттілігі туралы ескертеді. • Торларды ауыстыру кезінде табақтар орнатылатын аймақ Тұтынушылар...
  • Page 48 195141574.01 05/2016 - XEROX FABRIANO Indesit Company S.p.A. Viale Aristide Merloni,47 60044 Fabriano (AN) www.hotpoint.eu...
