- Page 1 Manual IB-DK2256AC DisplayLink DockingStation with triple video output ® Handbuch IB-DK2256AC DisplayLink DockingStation mit dreifacher Videoausgabe ®...
- Page 3 Sicherheitshinweise IB-DK2256AC Handbuch IB-DK2256AC Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Page 4 Sicherheitshinweise IB-DK2256AC Handbuch IB-DK2256AC • Lüfter-Auslass und passive Kühlkörper freihalten • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen • keine Gegenstände auf dem Gerät/Netzteil abstellen 4. Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken •...
- Page 5 Safety information IB-DK2256AC Handbuch IB-DK2256AC Please read carefully the following information to prevent injuries, da- mage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Page 6 Safety information IB-DK2256AC Handbuch IB-DK2256AC • Do not cover the fan outlet and passive cooling elements • Avoid direct sunlight on the device/power unit • Guarantee sufficient ambient air for the device/power unit • Do not place objects on the device/power unit 4.
-
Page 7: Package Content

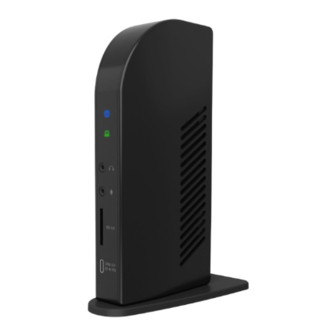

Manual IB-DK2256AC Package content 1x IB-DK2256AC, 1x power supply, 1x power cable (EU), 1x USB Type-C to Type-C ® ® cable (100 cm), 1x USB Type-C to Type-A adapter, 1x quick installation guide ® View LED for power (blue), LED for link (green) Headphone interface Microphone interface SD 4.0 card reader... -
Page 8: System Requirements
DisplayPort™ Alt Mode. Please check the specifications of your computer system as Computer well as its USB Type-C™ interface or use the ICY BOX product with a manual Thunderbolt™ 3 connector. To use this dock to its full potential, ensure that the host USB Type-C port of your ®... - Page 9 Manual IB-DK2256AC In case your computer does not support the DP Alt Mode protocol and only has USB 3.2 Gen 2 and the DisplayLink driver installed: ® - Only the HDMI / DisplayPort 2 (4K) and HDMI / DisplayPort 3 (4K) ®...
- Page 10 Manual IB-DK2256AC The device is now powered on! 2. Connect the USB Type-C plug of the supplied data cable to the host Type-C ® ® interface of the DockingStation. 3. Connect the delivered USB Type-C to Type-C cable (or the included Type-A ®...
- Page 11 Manual IB-DK2256AC Should you wish to use this adapter on your computer, please note the following technical restriction when using the DockingStation via a Type-A port: In this case the Type-A interface does in no way support DP Alt Mode via HDMI ®...
- Page 12 Manual IB-DK2256AC Use of memory card slots SD card Insert the SD card into the SD card slot with the bevelled corner first. The golden pins of the card must be directed to the left. Displays Please set up your display settings according to your operating system and requirements.
- Page 13 Manual IB-DK2256AC Windows display configuration ® NOTE: The screenshots might vary slightly with the operating system. Arrange your displays Once the extra monitors are connected, they can be configured to either mirror mode, extended mode or be configured to the setting of the primary display. e.g: extending your monitors - Position the mouse anywhere on the Windows desktop...
- Page 14 Manual IB-DK2256AC - Select Multiple displays > Extend desktop to this display if you wish to extend a monitor. - Click Keep changes to confirm and exit. - Once the setting is completed, simply drag and drop the application icons to arrange your monitors.
- Page 15 Manual IB-DK2256AC Setting the right resolution and frequency of your displays There are two possibilities to choose the resolution of the selected monitor: 1. Standard - Identify your monitors by clicking the Identify button. - Select the relevant monitor by clicking the identified monitor symbol. - Click on Display resolution - Choose the right resolution from the drop-down menu.
- Page 16 Manual IB-DK2256AC 2. Advanced display settings - Identify your monitors by clicking the Identify button. - Click on Advanced display settings A new page opens up - Select the relevant monitor by clicking Choose display - Click on Display adaptor properties for Display X...
- Page 17 Manual IB-DK2256AC A new window opens up - Click on List All Modes A new window opens up - Click on a valid mode according to your demands. Repeat for each attached monitor if necessary.
- Page 18 Manual IB-DK2256AC macOS Display configuration ® Once the extra monitors are connected, they can be configured to mirror mode or extend mode. - Click on System Preferences - Click on Displays A new window opens up - Click Arrangement...
- Page 19 Manual IB-DK2256AC - Select the corresponding monitor symbol by clicking and holding the symbol of the monitor that shall be placed in order to do the positioning. To set up scaled resolutions of the monitor displays, click the Display tab. In the window that now opens for the respective display, you can set your desired resolutions separately.
-
Page 20: Advanced Display Settings
Manual IB-DK2256AC Advanced display settings Hold down the option key and click on Scaled again and an advanced menu for setting resolution and repetition frequency opens. Please select your preferred settings here. Repeat for each attached monitor if necessary. - Page 21 Handbuch IB-DK2256AC Verpackungsinhalt 1x IB-DK2256AC, 1x externes Netzteil, 1x Stromkabel (EU), 1x USB Type-C zu Type-C ® ® Kabel (100 cm), 1x USB Type-C zu Type-A Adapter, 1x Schnellinstallationsanleitung ® Ansicht LED für Betrieb (blau), LED für Verbindung (grün) Kopfhörerbuchse Mikrofonbuchse SD 4.0 Kartenleser USB 3.2 Gen 2 Type-C...
- Page 22 Schnittstelle unterstützen auch den DisplayPort™ Alt Mode. Bitte überprüfen Sie die Spezifikationen Ihres Computersystems Computer und dessen USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX manual Produkt an einem Thunderbolt™ 3 Anschluss. Um das volle Potential der IB-DK2256AC ausschöpfen zu können, vergewissern...
- Page 23 Handbuch IB-DK2256AC Sollte Ihr Computer sowohl das DP Alt Mode Protokoll als auch USB 3.1 Gen 1 mit installiertem DisplayLink Treiber unterstützen: ® - so stehen die HDMI / DisplayPort 1 (4K), die HDMI / DisplayPort 2 (4K) und ® ™...
- Page 24 Handbuch IB-DK2256AC Das Gerät ist nun eingeschaltet! 2. Verbinden Sie den USB Type-C Stecker des mitgelieferten Datenkabels mit der ® Host Type-C Schnittstelle der DockingStation. ® 3. Verbinden Sie das mitgelieferte USB Type-C auf Type-C Kabel (oder den ® ® mitgelieferten Type-A Adapter) mit der DockingStation und mit einem unterstützten Computer (mindestens USB 3.2 Gen 2).
- Page 25 Handbuch IB-DK2256AC Informationen über den angeschlossenen USB Type-C zu Type-A Adapter: ® Für eine bessere Anschlusskompatibilität mit Hostcomputern, die nur über eine USB Type-A Schnittstelle verfügen, haben wir einen zusätzlichen USB Type-C ® Type-A Adapter hinzugefügt. Sollten Sie diesen Adapter an Ihrem Computer verwenden, beachten Sie bitte die folgende technische Einschränkung, wenn Sie die DockingStation über einen Type-A-Anschluss verwenden: Eine USB Type-A Schnittstelle unterstützt in keiner Weise den DP Alt Mode über die...
- Page 26 Handbuch IB-DK2256AC Verwendung des Speicherkartenschachts SD Karte Schieben Sie die SD Karte mit der abgeschrägten Ecke voran in den SD-Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach links. Monitore Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und den Beschreibungen Ihres Betriebssystems.
- Page 27 Handbuch IB-DK2256AC Windows Konfiguration der Anzeigeeinheiten ® Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren. Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden. z.B.: Erweiterung Ihrer Monitore - Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows -Desktop ®...
- Page 28 Handbuch IB-DK2256AC - Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten. - Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten. - Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor- symbole per Drag &...
- Page 29 Handbuch IB-DK2256AC Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
- Page 30 Handbuch IB-DK2256AC 2. Erweiterte Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Klicken Sie auf Erweiterte Anzeigeeinstellungen Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken. - Klicken Sie auf Adaptereigenschaften für Bildschirm X anzeigen...
- Page 31 Handbuch IB-DK2256AC Es öffnet sich ein neues Fenster - Klicken Sie auf Alle Modi auflisten Es öffnet sich ein neues Fenster - Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Page 32 Handbuch IB-DK2256AC macOS Konfiguration der Anzeigeeinheiten ® - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore Es öffnet sich ein neues Fenster - Klicken Sie auf Anordnen...
- Page 33 Handbuch IB-DK2256AC - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen. Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.
- Page 34 Handbuch IB-DK2256AC Erweiterte Anzeigeeinstellungen Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
