- Page 1 Manual IB-DK2244AC Type-C DockingStation with triple video output ® Handbuch IB-DK2244AC Type-C DockingStation mit dreifach Videoausgabe ®...
- Page 3 Sicherheitshinweise IB-DK2244AC Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlich- keit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Page 4 Sicherheitshinweise IB-DK2244AC • keine Gegenstände auf dem Gerät/Netzteil abstellen 4. Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken • Kleinteile, Zubehör für Kinder unzugänglich verwahren • Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen • Kleinteile und Verpackungen nicht in Kinderhände geben 5.
- Page 5 Safety information IB-DK2244AC Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Page 6 Safety information IB-DK2244AC 4. Hazards caused by very small parts and packaging Risk of suffocation WARNING Risk of death by suffocation or swallowing • Keep small parts and accessories away from children • Store/dispose of plastic bags and packaging in an area that is inaccessible to children •...

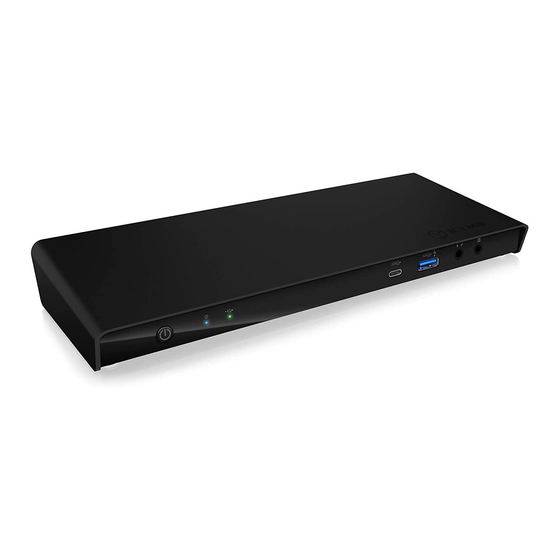

- Page 7 Manual IB-DK2244AC Package content IB-DK2244AC, power supply, power cable, USB Type-C cable including USB 3.0 Type-A adapter (100 cm), ® quick installation guide Front view Power button LED for Power and access USB 3.0 Type-C data interface ® USB 3.0 Type-A data interface + 1.5 A charging...
- Page 8 Connect the DockingStation to a supported USB Type-C or USB 3.0 Type-A port on the PC. ® Restart the PC. The IB-DK2244AC is ready to be used. macOS ® Download the correct driver from webpage above. Run the file Mac_driver\ driver.dmg by double click.
- Page 9 Manual IB-DK2244AC Starting up 1. Plug in power supply 2. Connect the USB Type-C to Type-C (Type-A) cable ® ® 3. Switch on the device 4. Connect your devices to the appropriate interfaces on the dock HDMI,...
- Page 10 Manual IB-DK2244AC USB Type-C ® Not all USB Type-C ports support the full functionality of the USB Type-C standard. Some ports might ® ® only provide data transfer without supporting Power Delivery or DP Alt Mode over USB. To use this dock to its full potential, ensure that the host USB Type-C port of your computer supports USB Power Delivery, ®...
- Page 11 Connection of one computer to one 5K DisplayPort monitor ® You can set up one 5K display by using the two video output ports 1 and 2 of your IB-DK2244AC (2x DisplayPort ® Connect your supported 5K monitor to both DisplayPort interfaces by using certified DisplayPort cables (not included).
- Page 12 Manual IB-DK2244AC Supported video resolutions The DockingStation supports 3x 4K@30/60 Hz Ultra HD resolution if the connected DisplayPort / HDMI displays ® ® support it (up to 3840x2160@30/60 Hz /each). The DockingStation supports 1x 5K@60 Hz Ultra HD resolution if the connected DisplayPort display supports it (up to ®...
- Page 13 Handbuch IB-DK2244AC Verpackungsinhalt IB-DK2244AC, Netzteil, Stromkabel, USB Type-C Kabel mit USB 3.0 Type-A Adapter (100 cm), Schnellins- ® tallationsanleitung Vorderansicht AN/AUS Taste LED für Betrieb und Zugriff USB 3.0 Type-C Datenschnittstelle ® USB 3.0 Type-A Datenschnittstelle + 1,5 A aufladen Kopfhörerschnittstelle...
- Page 14 Folgen Sie den Anweisungen und schließen Sie die Installation ab. Starten Sie ihren PC neu Verbinden Sie die DockingStation mit ihrem PC über eine unterstützte USB Type-C oder ® USB 3.0 Type-A Schnittstelle. Fertig! Sie können die IB-DK2244AC nun verwenden.
- Page 15 Verbinden Sie die DockingStation mit Ihrem macOS Computer über eine unterstützte ® USB 3.0 Type-C oder Type-A Schnittstelle. ® Starten Sie ihren Computer neu Fertig! Sie können die IB-DK2244AC nun verwenden Inbetriebnahme 1. Netzteil anschließen 2. USB Type-C zu Type-C (Type-A) Kabel anschließen ®...
- Page 16 Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung über USB. Um das volle Potential der IB-DK2244AC ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C ® Schnittstelle den DP Alt Mode und USB Power Delivery oder Thunderbolt 3 Type-C unterstützt.
- Page 17 Monitore mit einem Computer verbinden. ® ® Sie können zwei DisplayPort oder drei HDMI Monitore hinzufügen, indem Sie diese an die Videoschnittstellen der ® ® IB-DK2244AC (2x DisplayPort oder 3x HDMI oder gemischt) anschließen. Verbinden Sie die DisplayPort / HDMI ® ® ® ®...
- Page 18 (3) Monitore diese Auflösung ebenfalls unterstützen (bis zu 3840x2160@30/60 Hz /pro Monitor). ® oder Die IB-DK2244AC unterstützt 1x 5K@60 Hz Ultra HD Auflösung, wenn der über zwei DP-Kabel angeschlossene Display-Port Monitor diese Auflösung ebenfalls unterstützt (bis zu 5120x2880@60 Hz). ®...
- Page 20 Nos produits et emballages se recyclent, ne les jetez pas! Trouvez où les déposer sur le site www.quefairedemesdechets.fr © Copyright 2021 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSo- nic Technology GmbH assumes no responsibility for any errors contained in this manual.
