- Page 1 Manual IB-DK2416-C USB Type-C Notebook DockingStation ® Handbuch IB-DK2416-C USB Type-C Notebook DockingStation ®...
- Page 2 Manual IB-DK2416-C Please read carefully the following information to prevent injuries, da- mage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Page 3 Manual IB-DK2416-C • Avoid direct sunlight on the device/power unit • Guarantee sufficient ambient air for the device/power unit • Do not place objects on the device/power unit 4. Hazards caused by very small parts and packaging Risk of suffocation...
- Page 4 Handbuch IB-DK2416-C Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Page 5 Handbuch IB-DK2416-C • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen • keine Gegenstände auf dem Gerät/Netzteil abstellen 4. Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken • Kleinteile, Zubehör für Kinder unzugänglich verwahren •...

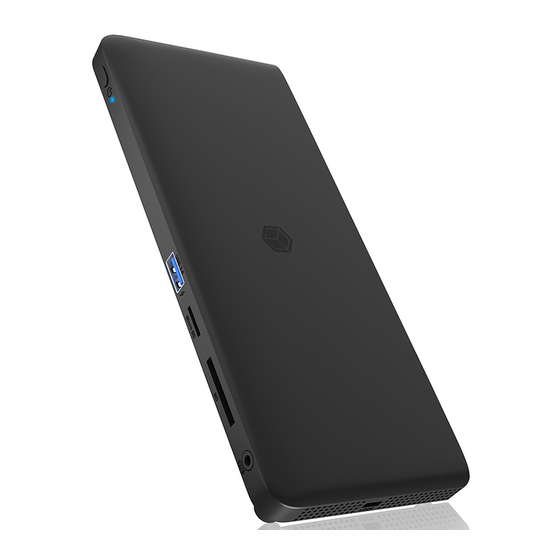

- Page 6 Manual IB-DK2416-C Package content 1x IB-DK2416-C, 1x external power supply, 1x EU power cable, 1x USB Type-C ® to Type-C cable, 1x VESA mount (75x75, 100x100), 6x screw, 1x screw driver, ® 1x manual View Power button LED for power (blue) USB 3.2 Gen 1 Type-A interface, data transfer rates up to 5 Gbit/s and...
-
Page 7: Computer Manual
DisplayPort™ Alt Mode. Please check the specifications of your computer system as Computer well as its USB Type-C™ interface or use the ICY BOX product with a manual Thunderbolt™ 3 connector. To use this dock to its full potential, make sure that the host USB Type-C port of your ®... - Page 8 Manual IB-DK2416-C Starting up Plug in the external power supply...
- Page 9 Manual IB-DK2416-C Connect the USB Type-C to Type-C cable to the USB Type-C host ® ® ® interface of the dock. Connect the USB Type-C to Type-C cable to the supported USB Type-C ® ® ® interface of your computer.
-
Page 10: Power Button Function
To power OFF: Briefly press the ON/OFF button to switch off the unit. 6. Optional The included ICY BOX DockingStation VESA mount is a practical extension panel that can be used to extend the available VESA mount behind the monitor. - Page 11 Manual IB-DK2416-C b. Now attach the assembled unit directly to the VESA mount of a supported monitor (75x75 or 100x100) using the four M4x12 mm screws supplied. c. If you are using a monitor arm, position the unit between the VESA mount of the monitor and the VESA mount of the monitor arm as shown below and secure it with the four M4x12 mm screws provided.
- Page 12 Manual IB-DK2416-C Select the orientation as required: upwards, downwards or to the side. Use of memory card slots SD card (UHS-I) Insert the SD card into the SD card slot with the bevelled corner first. The golden PINs of the card must show downwards.
-
Page 13: Configure A Display Device
MST and DisplayPort support, while ™ some monitors will also limit the available resolution. Supported video resolutions The IB-DK2416-C supports 4K (ultra HD) resolutions if the connected displays and the graphics unit support it. -
Page 14: Display Configuration
Manual IB-DK2416-C Windows display configuration ® NOTE: The screenshots might vary slightly with the operating system. Extended monitor application under MST technology (MultiStreamTrans- port protocol) Arrange your displays Once the extra monitors are connected, they can be configured to either mirror mode, extended mode or to the setting of the primary display. - Page 15 Manual IB-DK2416-C - Select Multiple displays > Extend desktop to this display if you wish to extend a monitor. - Click Keep changes to confirm and exit. - Once the setting is completed, simply drag and drop the application icons to arrange your monitors.
- Page 16 Manual IB-DK2416-C Setting the right resolution and frequency of your displays There are two possibilities to choose the resolution of the selected monitor: 1. Standard - Identify your monitors by clicking the Identify button. - Select the relevant monitor by clicking the identified monitor symbol.
- Page 17 Manual IB-DK2416-C 2. Advanced display settings - Identify your monitors by clicking the Identify button. - Click on Advanced display settings A new page opens up - Select the relevant monitor by clicking Choose display - Click on Display adaptor properties for Display X...
- Page 18 Manual IB-DK2416-C A new window opens up - Click on List All Modes A new window opens up - Click on a valid mode according to your demands. Repeat for each attached monitor if necessary.
- Page 19 Manual IB-DK2416-C macOS Display configuration ® Once the extra monitors are connected, they can be configured to mirror mode or extend mode. - Click on System Preferences - Click on Displays A new window opens up - Click Arrangement...
- Page 20 Manual IB-DK2416-C - Select the corresponding monitor symbol by clicking and holding the symbol of the monitor that shall be placed in order to do the positioning. To set up scaled resolutions of the monitor displays, click the Display tab. In the window that now opens for the respective display, you can set your desired resolutions separately.
-
Page 21: Advanced Display Settings
Manual IB-DK2416-C Advanced display settings Hold down the option key and click on Scaled again and an advanced menu for setting resolution and repetition frequency opens. Please select your preferred settings here. Repeat for each attached monitor if necessary. - Page 22 Handbuch IB-DK2416-C Verpackungsinhalt 1x IB-DK2416-C, 1x externes Netzteil, 1x EU Stromkabel, USB Type-C ® Type-C Kabel, 1x VESA Montagewinkel (75x75, 100x100), 6x Schraube, ® 1x Schraubendreher, 1x Handbuch Ansicht Einschalttaste LED für Betrieb (blau) USB 3.2 Gen 1 Type-A Schnittstelle, Datenübertragungsraten bis zu 5 Gbit/s und BC1.2 (5 V/2,1 A) Ladeport...
- Page 23 Schnittstelle unterstützen auch den DisplayPort™ Alt Mode. Bitte überprüfen Sie die Spezifikationen Ihres Computersystems Computer und dessen USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX manual Produkt an einem Thunderbolt™ 3 Anschluss. Um dieses Dock in vollem Umfang zu nutzen, stellen Sie sicher, dass der USB...
- Page 24 Handbuch IB-DK2416-C Inbetriebnahme Verbinden Sie das externe Netzteil...
- Page 25 Handbuch IB-DK2416-C Schließen Sie das USB Type-C zu Type-C Kabel an den USB Type-C ® ® ® Hostanschluss Ihres Docks an. Schließen Sie das USB Type-C zu Type-C Kabel an die unterstützte USB ® ® Type-C Schnittstelle Ihres Computers an.
- Page 26 Strom versorgt werden und die Betriebs-LED sollte blau leuchten. Zum Ausschalten: Drücken Sie kurz die Ein/Aus Taste, um das Gerät auszuschalten. 6. Optional Die mitgelieferte ICY BOX DockingStation VESA-Halterung ist ein praktisches Erweiterungspanel, mit dem die vorhandene VESA-Halterung hinter dem Monitor erweitert werden kann.
- Page 27 Handbuch IB-DK2416-C b. Befestigen Sie nun die zusammengebaute Einheit mit den vier mitgelieferten M4x12 mm Schrauben direkt an der VESA-Halterung eines unterstützten Monitors (75x75 oder 100x100). c. Wenn Sie einen Monitorarm verwenden, positionieren Sie das Gerät wie unten gezeigt zwischen der VESA-Halterung des Monitors und der VESA-Halterung des Monitorarms und befestigen Sie es mit den vier mitgelieferten M4x12 mm Schrauben.
- Page 28 Handbuch IB-DK2416-C Wählen Sie die Ausrichtung der DockingStation je nach Ihren Bedürfnissen: nach oben, nach unten oder zur Seite. Verwendung von Speicherkarten SD Karte (UHS-I) Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD Karten- schacht. Die goldenen Kontaktpunkte zeigen dabei nach unten.
- Page 29 Hardwarespezifikationen des angeschlossenen Hostcomputers ab. Bestimmte Grafikkarten und Betriebssysteme verfügen nur über eingeschränkte MST- oder Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen. Unterstützte Videoauflösungen Die IB-DK2416-C unterstützt 4K (Ultra HD) Auflösungen, wenn die angeschlossenen Monitore und die Grafikeinheit diese Auflösung ebenfalls unterstützen.
- Page 30 Handbuch IB-DK2416-C Windows Konfiguration der Anzeigeeinheiten ® Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren. Erweiterte Monitorverwendung in Verbindung mit der MST Technologie (MultiStreamTransport Protokoll) Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden.
- Page 31 Handbuch IB-DK2416-C - Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten. - Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten. - Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor- symbole per Drag &...
- Page 32 Handbuch IB-DK2416-C Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
- Page 33 Handbuch IB-DK2416-C 2. Erweiterte Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Klicken Sie auf Erweiterte Anzeigeeinstellungen Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.
- Page 34 Handbuch IB-DK2416-C Es öffnet sich ein neues Fenster - Klicken Sie auf Alle Modi auflisten Es öffnet sich ein neues Fenster - Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Page 35 Handbuch IB-DK2416-C macOS Konfiguration der Anzeigeeinheiten ® - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore Es öffnet sich ein neues Fenster - Klicken Sie auf Anordnen...
- Page 36 Handbuch IB-DK2416-C - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen. Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.
- Page 37 Handbuch IB-DK2416-C Erweiterte Anzeigeeinstellungen Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus.
- Page 38 Nos produits et emballages se recyclent, ne les jetez as! Trouvez où les déposer sur le site www.quefairedemesdechets.fr © Copyright 2023 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSo- nic Technology GmbH assumes no responsibility for any errors contained in this manual.
