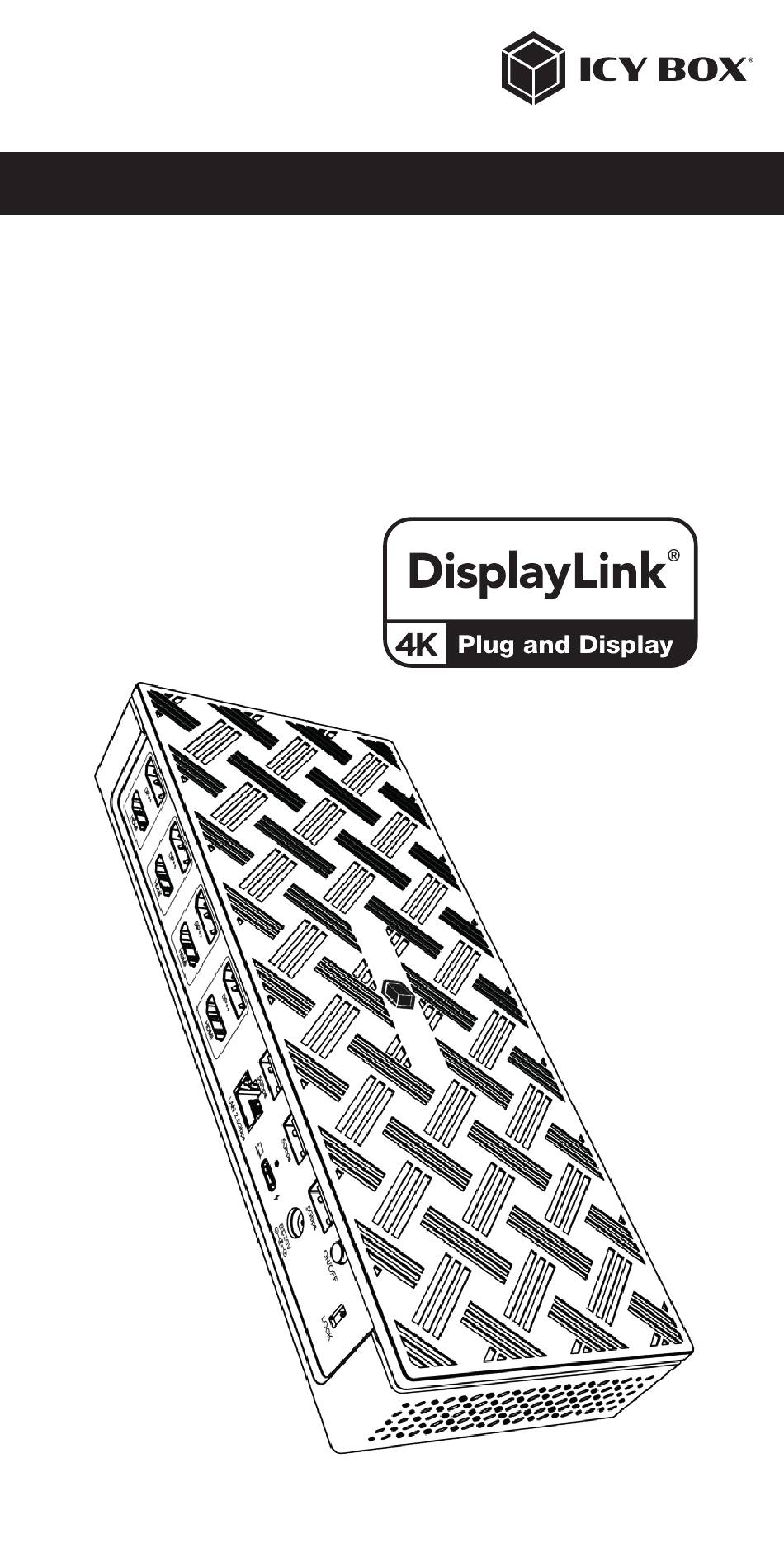

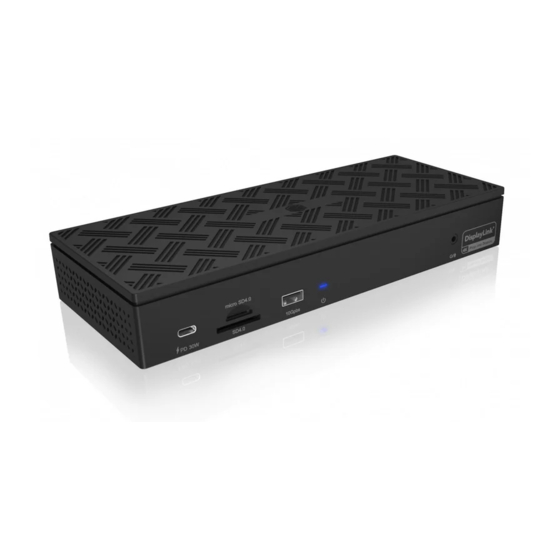

- Page 1 Manual IB-DK2288AC DisplayLink® DockingStation with quadruple video output Handbuch IB-DK2288AC DisplayLink® DockingStation mit vierfacher Videoausgabe...
- Page 2 Manual IB-DK2288AC Please read carefully the following information to prevent injuries, da- mage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Page 3 Manual IB-DK2288AC • Avoid direct sunlight on the device/power unit • Guarantee sufficient ambient air for the device/power unit • Do not place objects on the device/power unit 4. Hazards caused by very small parts and packaging Risk of suffocation WARNING Risk of death by suffocation or swallowing •...
- Page 4 Handbuch IB-DK2288AC Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden. warnt vor einer unmittelbar gefährlichen Situation, die GEFAHR zum Tod oder zu schweren Verletzungen führen wird.
- Page 5 Handbuch IB-DK2288AC • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen • keine Gegenstände auf dem Gerät/Netzteil abstellen 4. Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken • Kleinteile, Zubehör für Kinder unzugänglich verwahren •...
-
Page 6: Package Content
Manual IB-DK2288AC Package content 1x IB-DK2288AC, 1x external power supply, 1x power cable (EU), 1x USB Ty- pe-C® to Type-C®/ Type-A (adapter) cable, 1x VESA mount (75x75, 100x100), 6x screw, 1x screw driver, 1x manual View USB PD Type-C® interface, Power Delivery up to 30 W SD 4.0/microSD 4.0 card reader for SD and microSD memory cards USB 3.2 Gen 2 Type-A data interface with up to 10 Gbit/s LED for power (blue) -
Page 7: Computer Manual
DisplayPort™ Alt Mode. Please check the specifications of your computer system as Computer well as its USB Type-C™ interface or use the ICY BOX product with a manual Thunderbolt™ 3 connector. To use this dock to its full potential, ensure that the USB Type-C® host port of your computer supports USB Power Delivery or Thunderbolt™... - Page 8 Manual IB-DK2288AC Starting up Plug in the external power supply...
- Page 9 Manual IB-DK2288AC Connect the USB Type-C® plug of the supplied data cable to the host Type-C® interface of the DockingStation and fasten it with the screw by hand or with a screwdriver (not included). Connect the other end of the data cable (either USB Type-C® or the inclu- ded Type-A adapter) to a supported computer (at least USB 3.2 Gen 1).
- Page 10 Manual IB-DK2288AC Note! When using the device on a computer without Power Delivery support via a USB Type-C® port or using a USB Type-A port (via adapter), please note the following: Information about the attached USB Type-C® to Type-A adapter: For a better connection compatibility with host computers that only have a USB 3.2 Gen 1/2 Type-A interface, we have added an additional USB Type-C®...
- Page 11 Manual IB-DK2288AC 6. Optional The included ICY BOX DockingStation VESA mount is a practical extension panel that can be used to extend the available VESA mount behind the monitor. Easy to mount and very useful. Wiring with a DockingStation is tidy and also provi- des more space for your work area.
- Page 12 Manual IB-DK2288AC b. Now attach the assembled unit directly to the VESA mount of a supported monitor (75x75 or 100x100) using the four M4x12 mm screws provided. c. If you are using a monitor arm, position the unit between the VESA mount of the monitor and the VESA mount of the monitor arm as shown below and secure it using the four M4x12 mm screws provided.
- Page 13 Manual IB-DK2288AC Choose the orientation according to your needs: up, down or to the side.
- Page 14 Manual IB-DK2288AC...
- Page 15 Manual IB-DK2288AC Windows® display configuration Note: The screenshots might vary slightly with the operating system. Arrange your displays Once the extra monitors are connected, they can be configured to either mirror mode, extended mode or to the setting of the primary display. e.g: extending your monitors - Position the mouse anywhere on the Windows desktop...
- Page 16 Manual IB-DK2288AC - Select Multiple displays > Extend desktop to this display if you wish to extend a monitor. - Click Keep changes to confirm and exit. - Once the setting is completed, simply drag and drop the application icons to arrange your monitors.
- Page 17 Manual IB-DK2288AC Setting the right resolution and frequency of your displays There are two possibilities to choose the resolution of the selected monitor: 1. Standard - Identify your monitors by clicking the Identify button. - Select the relevant monitor by clicking the identified monitor symbol. - Click on Display resolution - Choose the right resolution from the drop-down menu.
- Page 18 Manual IB-DK2288AC 2. Advanced display settings - Identify your monitors by clicking the Identify button. - Click on Advanced display settings A new page opens up - Select the relevant monitor by clicking Choose display - Click on Display adaptor properties for Display X...
- Page 19 Manual IB-DK2288AC A new window opens up - Click on List All Modes A new window opens up - Click on a valid mode according to your demands. Repeat for each attached monitor if necessary.
- Page 20 Manual IB-DK2288AC macOS Display configuration ® Once the extra monitors are connected, they can be configured to mirror mode or extend mode. - Click on System Preferences - Click on Displays A new window opens up - Click Arrangement...
- Page 21 Manual IB-DK2288AC - Select the corresponding monitor symbol by clicking and holding the symbol of the monitor that shall be placed in order to do the positioning. To set up scaled resolutions of the monitor displays, click the Display tab. In the window that now opens for the respective display, you can set your desired resolutions separately.
- Page 22 Manual IB-DK2288AC Advanced display settings Hold down the option key and click on Scaled again and an advanced menu for setting resolution and repetition frequency opens. Please select your preferred settings here. Repeat for each attached monitor if necessary.
- Page 23 Handbuch IB-DK2288AC Verpackungsinhalt 1x IB-DK2288AC, 1x externes Netzteil, 1x Stromkabel (EU), 1x USB Type-C® zu Type-C®/Type-A (Adapter) Kabel, 1x VESA Montagewinkel (75x75, 100x100), 6x Schraube, 1x Schraubendreher, 1x Handbuch Ansicht USB PD Type-C® Schnittstelle, Power Delivery bis zu 30 W SD 4.0/microSD 4.0 Kartenleser für SD und microSD Speicherkarten USB 3.2 Gen 2 Type-A Datenschnittstelle mit bis zu 10 Gbit/s LED für Betrieb (blau)
- Page 24 Schnittstelle unterstützen auch den DisplayPort™ Alt Mode. Bitte überprüfen Sie die Spezifikationen Ihres Computersystems Computer und dessen USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX manual Produkt an einem Thunderbolt™ 3 Anschluss. Um dieses Dock in vollem Umfang zu nutzen, stellen Sie sicher, dass der USB...
- Page 25 Handbuch IB-DK2288AC Installieren Sie den Treiber! Achtung: Schließen Sie die DockingStation nicht an Ihren Computer an, bevor Sie den Treiber aus dem Downloadbereich von: https://www.synaptics.com/products/displaylink-graphics/downloads heruntergeladen haben! Schließen Sie erst nach dieser Installation die DockingStati- on an Ihren Computer an! Wählen Sie Ihr Betriebssystem und laden Sie den richtigen Treiber von der obigen Webseite herunter.
- Page 26 Handbuch IB-DK2288AC Inbetriebnahme 1. Verbinden Sie das Netzteil.
- Page 27 Handbuch IB-DK2288AC 2. Verbinden Sie den USB Type-C® Stecker des mitgelieferten Datenkabels mit der Ty- pe-C® Hostschnittstelle der DockingStation und befestigen Sie diesen mit der Schrau- be von Hand oder mit einem Schraubendreher (nicht im Lieferumfang enthalten). 3. Verbinden Sie nun das andere Ende des mitgelieferten Datenkabels über den USB Type-C®...
- Page 28 Handbuch IB-DK2288AC Hinweis! Wenn Sie das Gerät an einem Computer ohne Power Delivery Unterstützung über einen USB Type-C® Anschluss oder über einen USB Type-A Anschluss (via Adapter) verwenden, beachten Sie bitte Folgendes: Informationen über den angeschlossenen USB Type-C® zu Type-A Adapter: Für eine bessere Anschlusskompatibilität mit Hostcomputern, die nur über eine USB 3.2 Gen 1/2 Type-A Schnittstelle verfügen, haben wir einen zusätzlichen USB Type-C®...
- Page 29 Handbuch IB-DK2288AC 6. Optional Die mitgelieferte ICY BOX DockingStation VESA Befestigung ist ein praktisches Erwei- terungsmodul, das die VESA-Unterstützung hinter Ihrem Monitor ergänzt. Einfach zu montieren und sehr nützlich. Die Verkabelung mit einer DockingStation wird aufgeräumt und übersichtlich und verschafft zudem mehr Platz für Ihren Arbeitsbereich.
- Page 30 Handbuch IB-DK2288AC b. Befestigen Sie nun die zusammengebaute Einheit mit den vier mitgelieferten M4x12 mm Schrauben direkt an der VESA-Halterung eines unterstützten Monitors (75x75 oder 100x100). c. Wenn Sie einen Monitorarm verwenden, positionieren Sie das Gerät wie unten gezeigt zwischen der VESA-Halterung des Monitors und der VESA-Halterung des Mo- nitorarms und befestigen Sie es mit den vier mitgelieferten M4x12 mm-Schrauben.
- Page 31 Handbuch IB-DK2288AC Wählen Sie die Ausrichtung der DockingStation je nach Ihren Bedürfnissen: nach oben, nach unten oder zur Seite.
- Page 32 Handbuch IB-DK2288AC...
- Page 33 Handbuch IB-DK2288AC Windows Konfiguration der Anzeigeeinheiten ® Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren. Erweiterte Monitorverwendung in Verbindung mit der MST Technologie (MultiStreamTransport Protokoll) Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden.
- Page 34 Handbuch IB-DK2288AC - Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten. - Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten. - Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor- symbole per Drag &...
- Page 35 Handbuch IB-DK2288AC Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
- Page 36 Handbuch IB-DK2288AC 2. Erweiterte Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Klicken Sie auf Erweiterte Anzeigeeinstellungen Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken. - Klicken Sie auf Adaptereigenschaften für Bildschirm X anzeigen...
- Page 37 Handbuch IB-DK2288AC Es öffnet sich ein neues Fenster - Klicken Sie auf Alle Modi auflisten Es öffnet sich ein neues Fenster - Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Page 38 Handbuch IB-DK2288AC macOS Konfiguration der Anzeigeeinheiten ® - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore Es öffnet sich ein neues Fenster - Klicken Sie auf Anordnen...
- Page 39 Handbuch IB-DK2288AC - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen. Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.
- Page 40 Handbuch IB-DK2288AC Erweiterte Anzeigeeinstellungen Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Page 41 Nos produits et emballages se recyclent, ne les jetez as! Trouvez où les déposer sur le site www.quefairedemesdechets.fr © Copyright 2023 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSo- nic Technology GmbH assumes no responsibility for any errors contained in this manual.
