- Page 1 Manual IB-DK2280AC DisplayLink® Hybrid DockingStation with quadruple video output Handbuch IB-DK2280AC DisplayLink® Hybrid DockingStation mit vierfacher Videoausgabe...
- Page 2 Manual IB-DK2280AC Please read carefully the following information to prevent injuries, da- mage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Page 3 Manual IB-DK2280AC • Avoid direct sunlight on the device/power unit • Guarantee sufficient ambient air for the device/power unit • Do not place objects on the device/power unit 4. Hazards caused by very small parts and packaging Risk of suffocation...
- Page 4 Handbuch IB-DK2280AC Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Page 5 Handbuch IB-DK2280AC • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen • keine Gegenstände auf dem Gerät/Netzteil abstellen 4. Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken • Kleinteile, Zubehör für Kinder unzugänglich verwahren •...

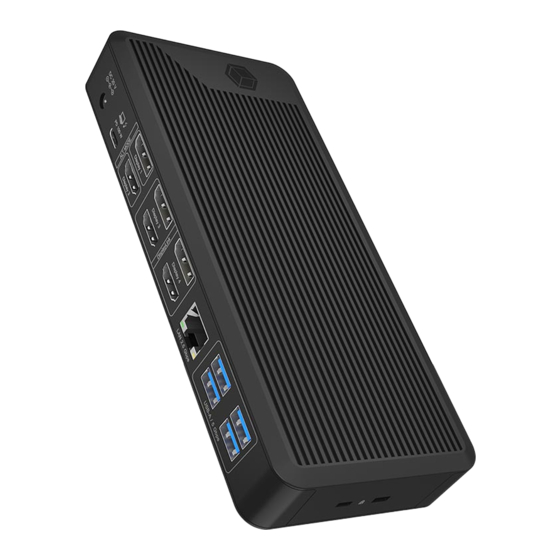

- Page 6 Manual IB-DK2280AC Package content 1x IB-DK2280AC, 1x external power supply, 1x power cable (EU), 1x USB Type-C® to Type-C®/ Type-A (adapter) cable, 1x manual View ON/OFF button Power LED (green) USB 3.2 Gen 2 Type-C® data interface with up to 10 Gbit/s USB 3.2 Gen 1 Type-A data interface with up to 5 Gbit/s...
-
Page 7: Computer Manual
DisplayPort™ Alt Mode. Please check the specifications of your computer system as Computer well as its USB Type-C™ interface or use the ICY BOX product with a manual Thunderbolt™ 3 connector. To use this dock to its full potential, ensure that the USB Type-C® host port of your computer supports DP Alt Mode, USB Power Delivery, Thunderbolt™... - Page 8 Follow the instructions and finish the driver installation. Connect the DockingStation to a supported USB Type-C® port of the PC. Restart the PC. The IB-DK2280AC is ready for use. Note! Chrome OS™: The DisplayLink® driver is already pre-installed under Chrome OS™.
- Page 9 Manual IB-DK2280AC Starting up Connect the power supply.
- Page 10 Manual IB-DK2280AC Connect the USB Type-C® plug of the supplied data cable to the host Type-C® interface of the DockingStation. Connect the other end of the data cable (either USB Type-C® or the inclu- ded Type-A adapter) to a supported computer (at least USB 3.2 Gen 1).
- Page 11 Manual IB-DK2280AC Now switch on the unit and the power LED lights up green. Note! When using the device on a computer without Power Delivery support via a USB Type-C® port or using a USB Type-A port (via adapter), please note the following: Information about the attached USB Type-C®...
- Page 12 Manual IB-DK2280AC 5. Connect your peripheral devices to the appropriate interfaces of the dock. Use of memory card slot SD card Insert the SD card into the SD card slot with the bevelled corner first. The golden PINs of the card must show downwards.
-
Page 14: Display Configuration
Manual IB-DK2280AC Windows display configuration ® Note: The screenshots might vary slightly with the operating system. Arrange your displays Once the extra monitors are connected, they can be configured to either mirror mode, extended mode or to the setting of the primary display. - Page 15 Manual IB-DK2280AC - Select Multiple displays > Extend desktop to this display if you wish to extend a monitor. - Click Keep changes to confirm and exit. - Once the setting is completed, simply drag and drop the application icons to arrange your monitors.
- Page 16 Manual IB-DK2280AC Setting the right resolution and frequency of your displays There are two possibilities to choose the resolution of the selected monitor: 1. Standard - Identify your monitors by clicking the Identify button. - Select the relevant monitor by clicking the identified monitor symbol.
- Page 17 Manual IB-DK2280AC 2. Advanced display settings - Identify your monitors by clicking the Identify button. - Click on Advanced display settings A new page opens up - Select the relevant monitor by clicking Choose display - Click on Display adaptor properties for Display X...
- Page 18 Manual IB-DK2280AC A new window opens up - Click on List All Modes A new window opens up - Click on a valid mode according to your demands. Repeat for each attached monitor if necessary.
- Page 19 Manual IB-DK2280AC macOS Display configuration ® Once the extra monitors are connected, they can be configured to mirror mode or extend mode. - Click on System Preferences - Click on Displays A new window opens up - Click Arrangement...
- Page 20 Manual IB-DK2280AC - Select the corresponding monitor symbol by clicking and holding the symbol of the monitor that shall be placed in order to do the positioning. To set up scaled resolutions of the monitor displays, click the Display tab. In the window that now opens for the respective display, you can set your desired resolutions separately.
- Page 21 Manual IB-DK2280AC Advanced display settings Hold down the option key and click on Scaled again and an advanced menu for setting resolution and repetition frequency opens. Please select your preferred settings here. Repeat for each attached monitor if necessary.
- Page 22 Handbuch IB-DK2280AC Verpackungsinhalt 1x IB-DK2280AC, 1x externes Netzteil, 1x Stromkabel (EU), 1x USB Type-C® zu Type-C®/Type-A (Adapter) Kabel, 1x Handbuch Ansicht Ein-/Austaste LED für Betrieb (grün) USB 3.2 Gen 2 Type-C® Datenschnittstelle mit bis zu 10 Gbit/s USB 3.2 Gen 1 Type-A Datenschnittstelle mit bis zu 5 Gbit/s 3,5 mm Headset Kombibuchse SD 4.0 Kartenleser für SD Speicherkarten...
- Page 23 USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX manual Produkt an einem Thunderbolt™ 3 Anschluss. Um das volle Potential der IB-DK2280AC ausschöpfen zu können, vergewissern Sie sich, dass Ihre USB Type-C® Hostschnittstelle DP Alt Mode, USB Power Delivery, Thunderbolt™ 3 / 4 Type-C® oder USB4® unterstützt.
- Page 24 Verbinden Sie die DockingStation mit Ihrem PC über eine unterstützte USB Type-C® oder USB Type-A Schnittstelle. Starten Sie Ihren PC neu. Fertig! Sie können die IB-DK2280AC nun verwenden. Hinweis! Chrome OS™: Der DisplayLink® Treiber ist bereits unter Chrome OS™ vorinstalliert.
- Page 25 Handbuch IB-DK2280AC Inbetriebnahme 1. Verbinden Sie das Netzteil.
- Page 26 Handbuch IB-DK2280AC 2. Verbinden Sie den USB Type-C® Stecker des mitgelieferten Datenkabels mit der Type-C® Hostschnittstelle der DockingStation. 3. Verbinden Sie nun das andere Ende des mitgelieferten Datenkabels über den USB Type-C® Stecker oder über den Type-A Adapter mit einem unterstützten Computer (mindestens USB 3.2 Gen 1).
- Page 27 Handbuch IB-DK2280AC 4. Schalten Sie das Gerät ein, und die Betriebs LED leuchtet grün. Hinweis! Wenn Sie das Gerät an einem Computer ohne Power Delivery Unterstützung über einen USB Type-C® Anschluss oder über einen USB Type-A Anschluss (via Adapter) verwenden, beachten Sie bitte Folgendes: Informationen über den angeschlossenen USB Type-C®...
- Page 28 Handbuch IB-DK2280AC 5. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an. Verwendung von Speicherkarten SD Karte Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD Karten- schacht. Die goldenen Kontaktpunkte zeigen dabei nach unten. Monitore Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor.
- Page 30 Handbuch IB-DK2280AC Windows Konfiguration der Anzeigeeinheiten ® Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren. Erweiterte Monitorverwendung in Verbindung mit der MST Technologie (MultiStreamTransport Protokoll) Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden.
- Page 31 Handbuch IB-DK2280AC - Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten. - Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten. - Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor- symbole per Drag &...
- Page 32 Handbuch IB-DK2280AC Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
- Page 33 Handbuch IB-DK2280AC 2. Erweiterte Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Klicken Sie auf Erweiterte Anzeigeeinstellungen Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.
- Page 34 Handbuch IB-DK2280AC Es öffnet sich ein neues Fenster - Klicken Sie auf Alle Modi auflisten Es öffnet sich ein neues Fenster - Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Page 35 Handbuch IB-DK2280AC macOS Konfiguration der Anzeigeeinheiten ® - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore Es öffnet sich ein neues Fenster - Klicken Sie auf Anordnen...
- Page 36 Handbuch IB-DK2280AC - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen. Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.
- Page 37 Handbuch IB-DK2280AC Erweiterte Anzeigeeinstellungen Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus.
- Page 38 Nos produits et emballages se recyclent, ne les jetez as! Trouvez où les déposer sur le site www.quefairedemesdechets.fr © Copyright 2023 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSo- nic Technology GmbH assumes no responsibility for any errors contained in this manual.
