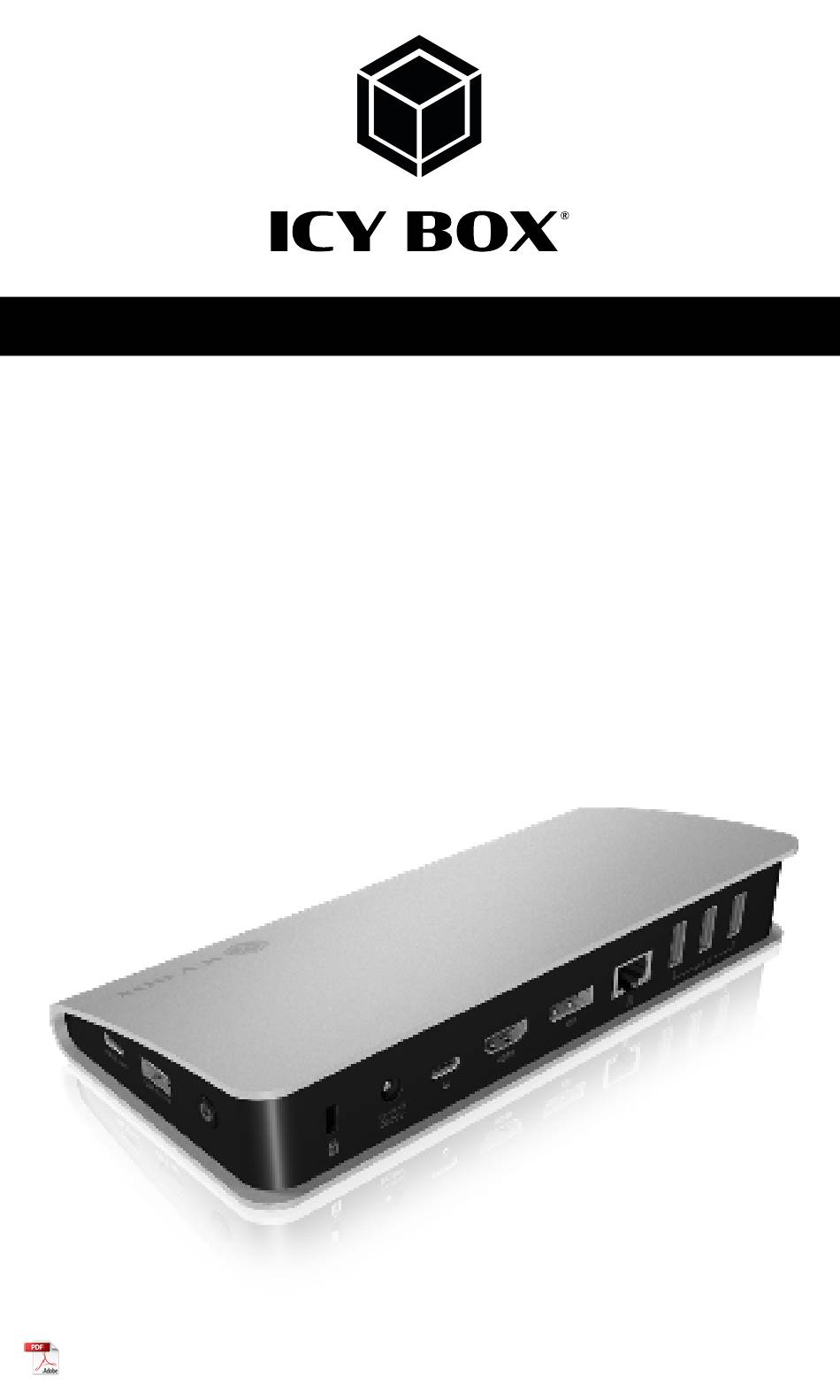

- Page 1 Manual IB-DK2408-C ® USB Type-C Notebook DockingStation Handbuch IB-DK2408-C ® USB Type-C Notebook DockingStation...
-
Page 2: Safety Instructions
Safety Instructions Please read carefully the following informa- 6. Cleaning the device tion to prevent injuries, damage to material Harmful cleaning agents IMPORTANT and device as well as data loss: Scratches, discolouration, damage caused by moisture or short circuit in the device Disconnect the device prior to cleaning •... - Page 3 Sicherheitshinweise Zur Vermeidung körperlicher Schäder, sowie • Dem Produkt beiliegendes Zubehör verwenden von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: 6. Reinigung des Gerätes Schädigende Reinigungsmittel ACHTUNG Kratzer, Farbveränderungen, Feuchteschäden oder Kurz- Warnstufen schluss am Gerät Signalwort und Sicherheitszeichen kennzeichnen die Warn- Vor Reinigung, das Gerät außer Betrieb nehmen stufe und geben einen sofortigen Hinweis auf Wahrschein- •...
-
Page 4: Package Content

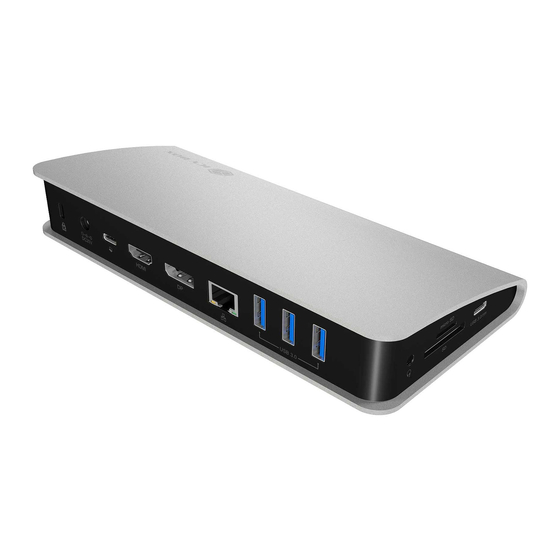

USB Type-C Notebook DockingStation ® The new USB Type-C Multi DockingStation from ICY BOX in elegant design and with Power Delivery technology ® has been developed for extra connectivity demands of computers with USB Type-C interface and DisplayPort™ Alt Mode support. This allows up to two additional monitors to be connected, as well as external peripherals via ®... - Page 5 Manual IB-DK2408-C Features • Premium aluminium enclosure ® • Data transfer, video and Power Delivery via one Type-C cable ® • USB 3.1 (Gen 2) Type-C host computer interface with Power Delivery support up to 60 W ® • One HDMI video interface supports single resolutions of up to 4K@60 Hz (via DP 1.4 lanes)
- Page 6 Manual IB-DK2408-C 3. Connect your peripherals to the appropriate interfaces on the dock. Usage of memory card slots SD card (UHS-I) Insert the SD card into the SD card slot with the bevelled corner first. The golden PIN’s of the card must show upwards.
- Page 7 Manual IB-DK2408-C ® ® Overview of video output capabilities – Windows 10 and macOS Video matrix ® *Note: macOS supports dual video output in mirror mode only, that is SST (Single Stream Protocol) ® Windows Display configuration NOTE: The screenshots might vary slightly with the operating system.
- Page 8 Manual IB-DK2408-C - Refer to the Display configuration section - Identify your monitors by clicking the Identify button. - Select the relevant monitor for the following settings by clicking the identified monitor symbol - Select Multiple displays > Extend desktop to this display if you wish to extend a monitor.
- Page 9 Manual IB-DK2408-C Setting the right resolution and frequency of your displays Two possibilities for selecting the resolution of the selected monitor: 1. Standard - Identify your monitors by clicking the Identify button. - Select the relevant monitor by clicking the identified monitor symbol - Click on Display resolution - Choose the right resolution from the drop-down menu.
- Page 10 Manual IB-DK2408-C A new page opens up - Select the relevant monitor by clicking Choose display - Click on Display adapter properties for display X A new window opens up - Click on List All Modes A new window opens up - Click on a valid mode according to the video matrix design table shown above.
- Page 11 Manual IB-DK2408-C ® macOS Display configuration Arrange your display Once the extra monitors are connected, they can be configured to mirror mode or extended mode (for only one additional monitor, a second monitor will only be mirrored). - Click on System Preferences...
- Page 12 Manual IB-DK2408-C - Select the corresponding monitor symbol by clicking and holding the symbol of the monitor to be placed. To set up scaled resolutions of the monitor displays, click the Display tab and then –in the opened window of the respective display–...
- Page 13 USB Type-C Notebook DockingStation ® Die neue USB Type-C Multi DockingStation von ICY BOX im eleganten Design und mit Power Delivery ® Technologie wurde zur Anschlusserweiterung von Computern mit USB Type-C Schnittstelle und DisplayPort™ Alt Mode Unterstützung entwickelt. So können bis zu zwei zusätzliche Monitore sowie externe Peripheriegeräte über USB, Headset, Speicherkarten und Gigabit-LAN angeschlossen werden.
- Page 14 Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung via USB. Um das volle Potential der IB-DK2408-C ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB ® Type-C Schnittstelle den DisplayPort™...
- Page 15 Hostcomputers ab. Bestimmte Grafikkarten und Betriebssysteme verfügen nur über eingeschränkte MST- oder Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen. Unterstützte Videoauflösungen ® Die IB-DK2408-C unterstützt 4K Ultra HD Auflösungen, wenn der angeschlossene HDMI /DisplayPort™ Monitor und die Grafikeinheit diese Auflösung ebenfalls unterstützt.
- Page 16 Handbuch IB-DK2408-C ® Übersicht für Videoausgabemöglichkeiten – Windows® 10 und macOS Die angegebenen Auflösungen sind Maximalwerte, niedrigere Auflösungen sind ebenfalls möglich. Videomatrix ® * Hinweis: Unter macOS ist die Zweifachausgabe nur mit untereinander gespiegelten Monitoren möglich, SST (Single Stream Protocol).
- Page 17 Handbuch IB-DK2408-C - Verwenden Sie den Abschnitt Anzeige - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den entsprechenden Monitor für die folgenden Einstellungen aus, indem Sie auf das Symbol des identifizierten Monitors klicken - Wählen Sie Mehrere Bildschirme >...
- Page 18 Handbuch IB-DK2408-C Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeige Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
- Page 19 Handbuch IB-DK2408-C Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken. - Klicken Sie auf Adaptereigenschaften für Bildschirm X anzeigen A new window opens up - Click on List All Modes A new window opens up - Click on a valid mode according to the video matrix design table shown above.
- Page 20 Handbuch IB-DK2408-C macOS® Konfiguration der Anzeigeeinheiten Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können diese entweder auf den Spiegelmodus oder den Erweiterungsmodus (nur für einen zusätzlichen Monitor, ein zweiter Monitor wird nur gespiegelt) konfiguriert werden. - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore - Es öffnet sich ein neues Fenster...
- Page 21 Handbuch IB-DK2408-C - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen. Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie auf den Reiter Monitor und stellen Sie Ihre gewünschten Ansichten separat in dem sich öffnenden Fenster der jeweiligen Anzeige ein. Wählen Sie die Option Skaliert und dann die entsprechende Größe im Feld darunter .
