Préparation de l'emplacement

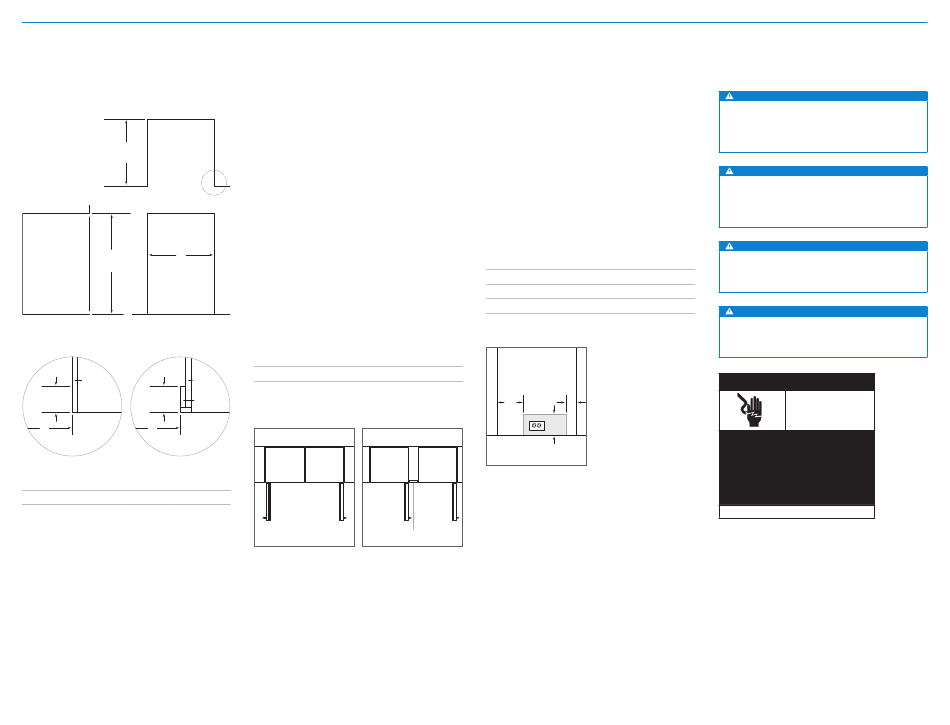

Cotes d'encastrement

MODÈLES DE RÉFRIGÉRATEURS SOUS PLAN SÉRIE
DESIGNER
610 mm
PROFONDEUR
D'OUVERTURE
VUE DE DESSUS
H W
HAUTEUR LARGEUR D'OUVERTURE
D'OUVERTURE
VUE DE CÔTÉ VUE DE FACE
REMARQUE : Les replis finis de 89 mm sont visibles et doivent être finis pour
être assortis aux autres éléments de cuisine.
19 mm 19 mm
EN GÉNÉRAL EN GÉNÉRAL
89 mm 89 mm
REPLI FINI REPLI FINI FILLER
W W
MEUBLES SANS MEUBLES AVEC
CADRE CADRE
COTES D'ENCASTREMENT W
Modèle de 610 mm 610 mm
Chaque modèle mesure 587 mm de profondeur. Tenez
compte de l'épaisseur du panneau lorsque vous préparez
la profondeur d'ouverture finie. Il faut qu'il y ait un repli
fini d'au moins 89 mm sur tous les côtés de l'ouverture.
Pour les meubles avec cadre, il faut également installer
un filler fini supplémentaire derrière le cadre de la façade
pour assurer une bonne installation. Reportez-vous à
l'illustration.
INSTALLATION CÔTE-À-CÔTE
Si deux réfrigérateurs sont placés côte à côte, il faudra
peut-être se procurer un kit d'installation conjointe.
Les installations sans filler sur mesure exigent un kit
d'installation conjointe. Si aucun kit d'installation conjointe
n'est spécifié, il est recommandé d'utiliser un filler de
51 mm entre les réfrigérateurs. Les installations conjointes
sans filler ne sont possibles que lorsqu'il s'agit de deux
réfrigérateurs dont les charnières sont de côtés opposés.
Reportez-vous aux illustrations ci-dessous.
Ces kits d'installation conjointe sont disponibles chez un
revendeur agréé Sub-Zero.
LARGEUR DE L'OUVERTURE POUR LES
INSTALLATIONS CONJOINTES
Deux modèles de 610 mm
Un kit d'installation conjointe est requis dans ce cas.
H
876 mm
SANS FILLER
Charnières de côtés opposées Charnières du même côté
Spécifications électriques
L'installation doit se conformer à tous les codes électriques
applicables. La table de cuisson doit être correctement
mise à la terre.
L'alimentation en électricité doit se trouver dans la
zone ombrée indiquée sur l'illustration ci-dessous.
Ce réfrigérateur doit être alimenté au moyen d'un circuit
qui lui est réservé.
REMARQUE IMPORTANTE : Il n'est pas recommandé
d'avoir recours à un disjoncteur différentiel (GFCI) qui
pourrait provoquer l'interruption du fonctionnement du
réfrigérateur.
La prise électrique doit placée avec la broche de mise à la
terre à droite des broches plus minces.
SPÉCIFICATIONS ÉLECTRIQUES
Alimentation électrique
Service
Prise
W
ENCASTREMENT
1 219 mm
127 51
mm mm
102
mm
SOL
Emplacement de l'alimentation
électrique.
AVEC FILLER
MISE EN GARDE
La prise doit être vérifiée par un électricien qualifié.
Celui-ci doit s'assurer qu'elle est dotée de la
polarité adéquate. Assurez-vous que la prise est
correctement mise à la terre.
AVERTISSEMENT
Si le cordon d'alimentation est endommagé, celui-ci
doit être remplacé par le fabricant, son service
après-vente agréé ou toute autre personne qualifiée
afin d'éviter un danger.
AVERTISSEMENT
Ne pas placer plusieurs prises de courant portables,
de barrette d'alimentation ou de blocs d'alimentation
220–240 VCA, 50/60 Hz
portables à l'arrière du réfrigérateur.
10 A
mise à la terre
AVERTISSEMENT
N'utilisez pas de rallonge ni d'adaptateur à deux
broches. Ne retirez pas non plus la broche de mise à
la terre du cordon électrique.
Danger
de choc
électrique
Branchez directement le cordon électrique
dans une prise avec mise à la terre adéquate.
N'entravez pas la fonction de mise à la
terre de la prise.
N'utilisez pas d'adaptateur ou de cordon
de rallonge.
Le non-respect de ces instructions pourrait
entraîner des blessures graves voire mortelles.
Voir les instructions d'installation
subzero.com | 3
