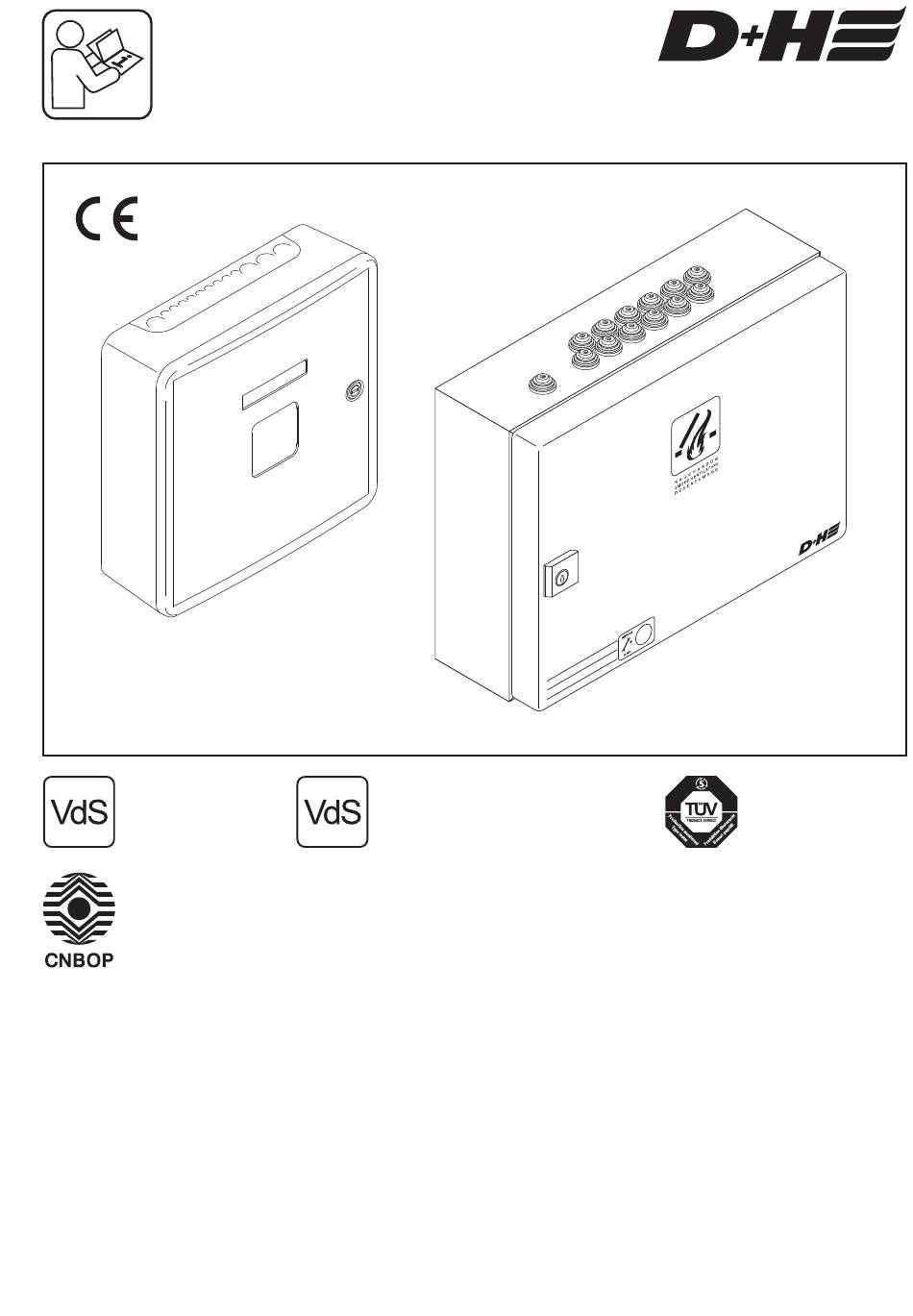

RZN 4402-K V2
(
ZP RZN 4402-K V2
RZN 4404-K V2
(ZP RZN 4404-K V2 + GEH-KST)
G 501002
Anerkennungs-Nr.
approval-no.
0669/2009
de Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 2
Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 3
en Table of contents . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 2
Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 19
99.823.80 3.1/09/13
RZN 4402-K V2 / RZN 4404-K V2
+ GEH-KST)
0786 - CPD - 50383
EN 12101-10 : 2005/AC:2007
conform
RZN 4402-KS V2
RZN 4404-KS V2
B 06 05 22802 024
Zertifikat-Nr.
certificate-no.
