D+H BRM-24-3 Manual

D+H Downloads
WARNUNG
Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und
technischen Daten, mit denen dieses Produkt versehen ist.
Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen
können elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft
auf.
Sicherheitshinweise
- Anschluss darf nur durch eine autorisierte Elektrofachkraft
erfolgen!
- Betriebsspannung 24 V DC!
- 24 V DC Leitungen dürfen nicht zusammen mit 230 V AC Leitungen im
selben Kabelkanal verlegt werden!
- Nur in trockenen Räumen verwenden.
- Nur unveränderte D+H-Originalteile verwenden.
Bestimmungsgemäße Verwendung
Das Meldungsmodul dient zur Übermittlung von Zuständen der CPS-B
mittels potenzialfreier bistabiler Relais.
Technische Daten
Allgemein
Typ:
Rel. Luftfeuchtigkeit (Betrieb):
Temp. Bereich:
Relay terminals
Kontaktbelastung:
Funktionen
Ausgabe der Meldungen über die Relais:
Relais X1: Gruppenstörung
Relais X2: Akkustörung
Relais X3: Sammelstörung
- Temperatursensorfehler
- Temperaturalarm
- Gruppen-Software-Fuse ausgelöst
- Gruppen-Hardware-Fuse ausgelöst
- Gruppen-ED-Fuse ausgelöst
- Servicetimer abgelaufen
- Netzausfall
99.828.61 1.1/02/24

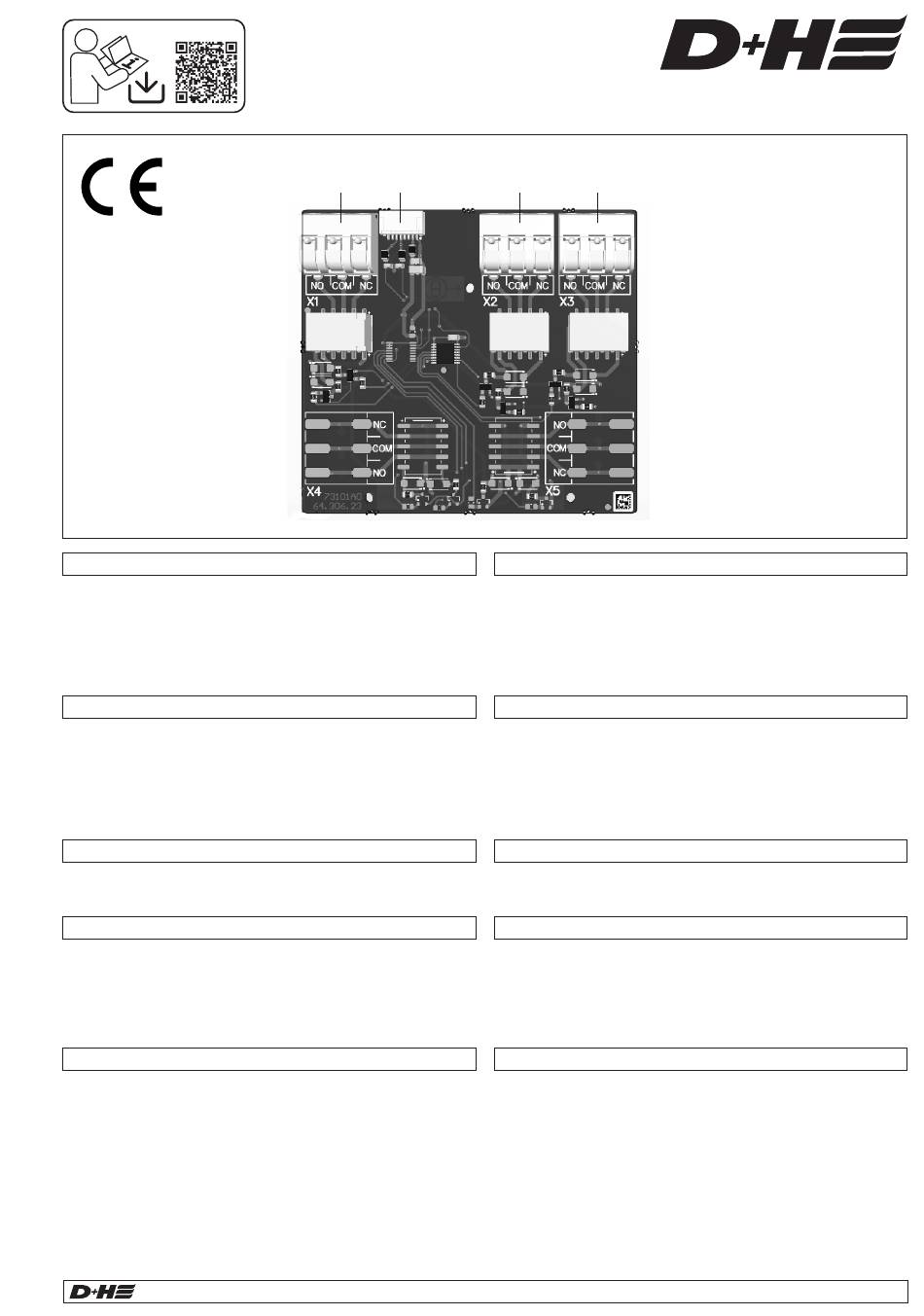

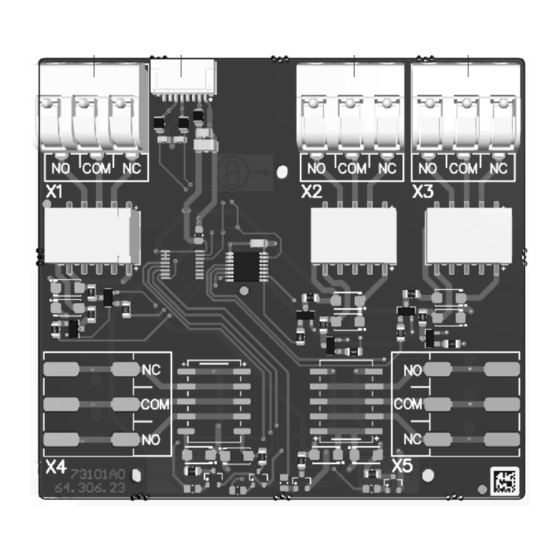

Anschluss FFC Kabel /
X1
Connection FFC cable
BRM-24-3
5 % RH ... 95 % RH
-5°C ... +40°C
30V DC / 0,5 A
X2 X3
WARNING
Read all safety warnings, instructions, illustrations and specifications
provided with this product.
Failure to follow all instructions listed below may result in electric shock,
fire and/or serious injury.
Save all warnings and instructions for future reference.

Safety notes

- Connection must be carried out by a certified electrical technician!
- Operating voltage 24 V DC!
- Do not lay 24 V DC and 230 V AC cables in the same cable duct!
- Use only in dry rooms
- Only use unmodified original D+H parts.

Intended use

The signalling module is used to transmit the status of the CPS-B using
isolated bistable relays.

Technical data

General
Typ:
Rel. air humidity (operation):
Temperature range:
Relay terminals
Contact load capacity:

Features

Output of the signals via the relays:
Relay X1: Group fault
Relay X2: Battery failure
Relay X3: General malfunction
- Temperature sensor error
- Temperature alarm
- Group software fuse triggered
- Group hardware fuse triggered
- Group ED fuse triggered
- Service timer expired
- Mains outage
Deutsch / English
BRM-24-3
BRM-24-3
5 % RH ... 95 % RH
-5°C ... +40°C
30V DC / 0,5 A
1/2
