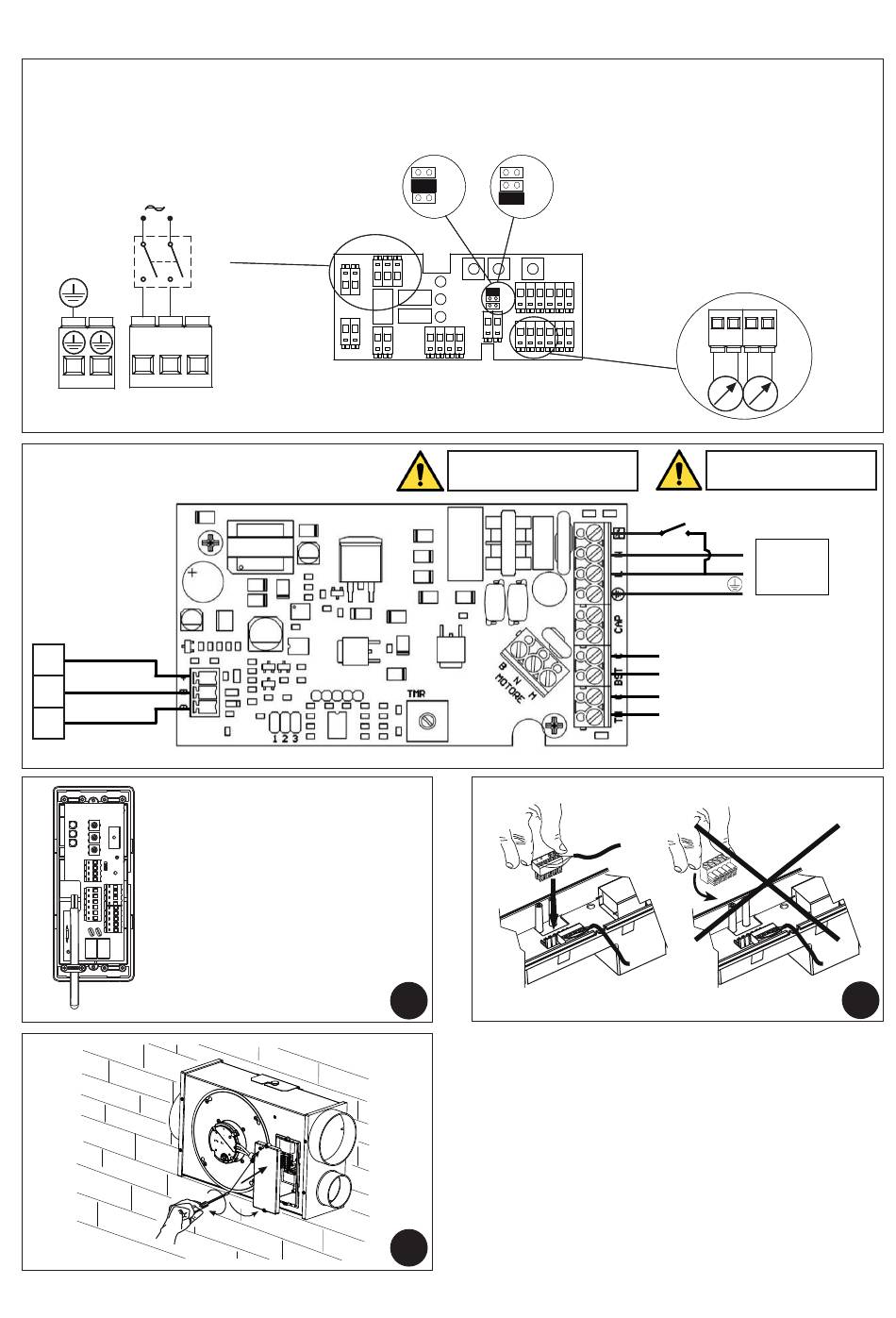

Elicent MICROBOX AC Instruction Manual page 13

MICROBOX EC: 0-10V / 1-10V MICROBOX EC: 0-10V / 1-10V
ATTENZIONE: il jumper deve essere in posizione 0-10V o 1-10V. ATTENZIONE: il jumper deve essere in posizione 0-10V o 1-10V.
WARNING: jumper must be in 0-10V or 1-10V position. WARNING: jumper must be in 0-10V or 1-10V position.
ALIMENTAZIONE ALIMENTAZIONE
POWER SUPPLY POWER SUPPLY
L L N N
L N L N
LB LB
MICROBOX CONTROL
Collegamento
al regolatore
esterno VSD
in dotazione
Connection
to external
controller
VSD supplied
+12 V
BUS
GND
INGRESSO ALIMENTAZIONE
MAIN SUPPLY
SEGNALE DOMOTICA ANALOGICO 1-10V / 0-10V SEGNALE DOMOTICA ANALOGICO 1-10V / 0-10V
INT INT
INT INT
O O
0-10V 0-10V 0-10V 0-10V
OR OR
1-10V 1-10V 1-10V 1-10V
INT INT
0-10V 0-10V
1-10V 1-10V
Collegare il cavo di
terra alla rete elettrica!
10
12
REGOLAZIONE ESTERNO 1-10V / 0-10V REGOLAZIONE ESTERNO 1-10V / 0-10V
OPPURE OPPURE
1-10V / 0-10V EXTERNAL REGULATOR 1-10V / 0-10V EXTERNAL REGULATOR
OR OR
1-10V / 0-10V DOMOTIC ANALOGIC SIGNAL 1-10V / 0-10V DOMOTIC ANALOGIC SIGNAL
1-10V 0-10V 1-10V 0-10V
Connect the ground
cable to the mains!
N
L
Comando BOOST esterno
Temporizzato
External BOOST
Command - Timed
Comando BOOST esterno
NON Temporizzato
External BOOST
Command - not Timed
230 Vac
50 Hz
11
11
