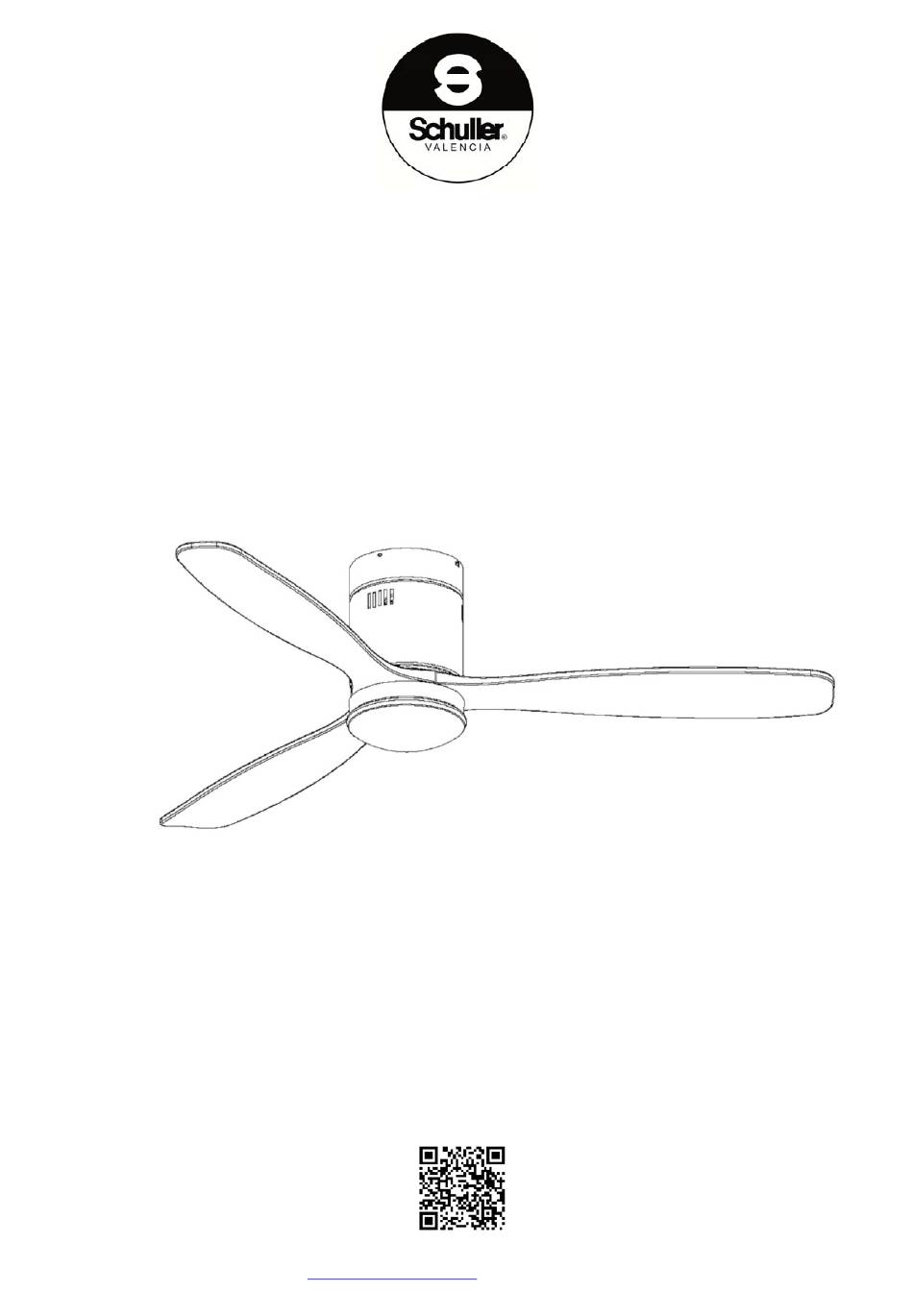

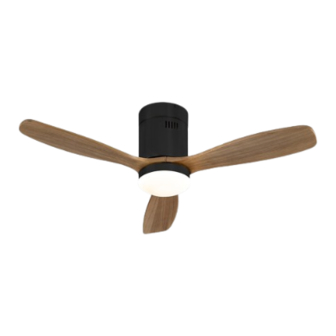

SIROCO
VENTILADOR DE TECHO DIMABLE
DIMMABLE CEILING FAN
329576D
(ES) GUÍA DE INSTALACIÓN · p 2
(EN) INSTALLATION GUIDE · p 7
Para ver la ficha técnica de producto completa, puede usar el siguiente código QR:
Para cualquier duda técnica pongase en contacto con nuestro Departamento Técnico.
Estamos a su servicio en nuestro email
irodriguez@schuller.es
o en nuestro teléfono 961 601 051 Ext. 229
Rev.07.23
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SIROCO and is the answer not in the manual?

Questions and answers

Related Manuals for Schuller SIROCO

Summary of Contents for Schuller SIROCO

  • Page 1 SIROCO VENTILADOR DE TECHO DIMABLE DIMMABLE CEILING FAN 329576D (ES) GUÍA DE INSTALACIÓN · p 2 (EN) INSTALLATION GUIDE · p 7 Para ver la ficha técnica de producto completa, puede usar el siguiente código QR: Para cualquier duda técnica pongase en contacto con nuestro Departamento Técnico.

  • Page 2: Recomendaciones De Seguridad

    LISTADO DE COMPONENTES INCLUIDOS. Cuerpo (motor ventilador) Aspas (3 uds) Módulo de control y mando y soporte a techo Placa Led Difusor de cristal Pack herrajes instalación Abra con cuidado el embalaje. Retire los elementos de las inserciones de espuma de poliestireno. Retire la carcasa del motor y colóquela sobre una alfombra o espuma de poliestireno para evitar dañar el acabado.

  • Page 3: Guia De Instalación

    GUIA DE INSTALACIÓN Preparación de la instalación: Para evitar lesiones personales y daños, asegúrese de que la ubicación para colgar permita 2,3 metros libre desde suelo hasta las aspas y 76cm libres en la horizontal desde cualquier pared o elemento constructivo.
  • Page 4 Montaje de los componentes del ventilador: 1- Conexión de módulo y fijación a techo del ventilador. - Conectar el módulo de control al ventilador: Conecte los cables del cuerpo siguiendo la guía de color y números indicados en el módulo. 1-Conectar los cables de corriente a la regleta.
  • Page 5 3.- Conectar los cables al receptor Toma de tierra Toma de corriente Toma de iluminación Toma de motor Fijar el ventilador al soporte del techo...
  • Page 6 2- Montaje de las Aspas Instalar los soportes metálicos de aspa y las aspas de madera, mediante los tornillos proporcionados. 3- Montaje de la placa iluminación. Para montar el plafón metálico fijándolo bajo las aspas. 1.-Desenroscar los tornillos 2.- Colocar la placa Led y fijarla con los tornillos anteriormente desenroscados 3.- Conectar la placa led a los cables que salen del motor mediante la dicha de conexión raápida.
  • Page 7 NOTAS DE FUNCIONAMIENTO: 1. Las primeras 24 horas tras la instalación es normal apreciar un ligero rumor durante el funcionamiento del ventilador. Tras ese periodo de ajuste el rumor desaparecerá. La luz del ventilador apagada a través del mando a distancia queda en stand-by. Quedará completamente apagada, si se corta la corriente a través del interruptor de pared Si realiza la instalación en un falso techo de escayola, madera o metal es posible que se amplifique el rumor del ventilador debido a la cámara de aire existente.
  • Page 8 SIROCO DIMMABLE CEILING FAN 329576D INSTALLATION GUIDE You may use the following QR code to view the complete technical data sheet of the product: If you have any technical questions, please do not hesitate to contact our technical Department. We are at your disposal in our email: irodriguez@schuller.es...

  • Page 9: Safety Recommendations

    LIST OF INCLUDED COMPONENTS Control module and remote control Fan body (Fan motor) Blades (3 uds) LED board Light diffusor Installation screws Carefully open the packaging. Remove the elements from the Styrofoam inserts. Remove the motor housing and place it on a carpet or on some Styrofoam to avoid damaging the finish. Note: Check the parts inventory to ensure that all parts have been included before commencing installation.

  • Page 10: Installation Preparation

    INSTALLATION GUIDE Installation preparation: To avoid personal injury and damage, ensure that the hanging position allows for at least 2.3 meters between the floor and the blades and that there is at least 76cm of horizontal distance between the fan and any wall or other obstruction.
  • Page 11 Assembling the fan components: 1- Connecting the control module and fixing fan to the ceiling. - Connect the control module to the fan: Connect cables from the fan body according to the colour guide and numbers indicated on the module. - Connect the power cables to the module using the connectors assigned in the diagram.
  • Page 12 - Conect the fan cables to the module Ground wire Light motor - Fix the fan onto the ceiling mount bracket...
  • Page 13 2 - Assembling the blades Install the metal blade supports and the wooden blades, using the screws provided. 3 - Fitting the ceiling light. Fit the metal light ring by fixing it in place under the blades Connect the LED Board to the cables from the lower end of the motor, using the quick splice connector. Then fix the LED board in place onto the metal ring, by means of the magnets.
  • Page 14 REMARKS: The first 24 hours after installation, it is normal to notice a slight noise during fan operation. After this adjustment period, the rumor will disappear. 2. The light of the fan turned off through the remote control remains in stand-by mode. It will be completely off if power is cut off through the wall switch.
