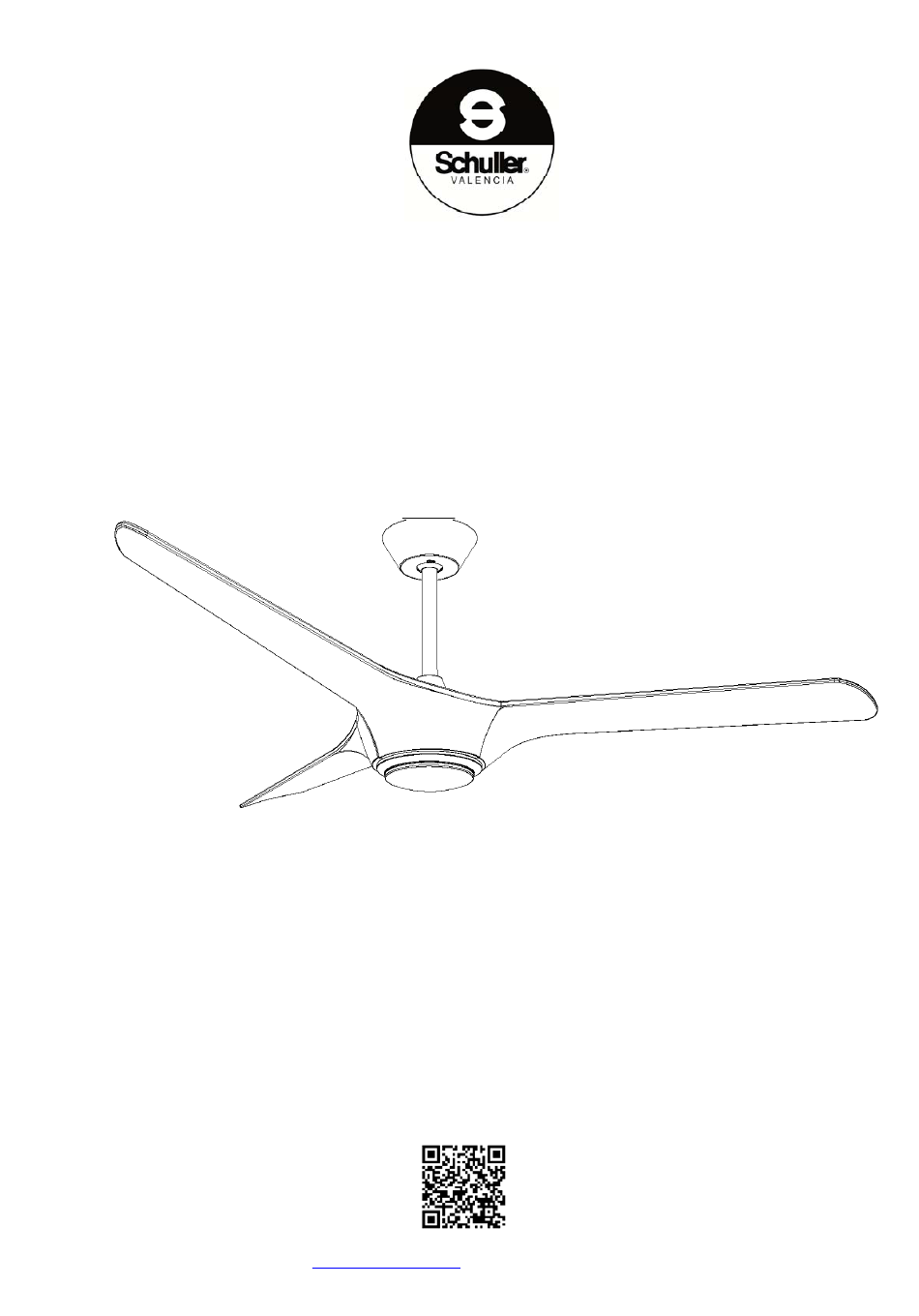

ALISIOS
VENTILADOR DE TECHO DIMABLE

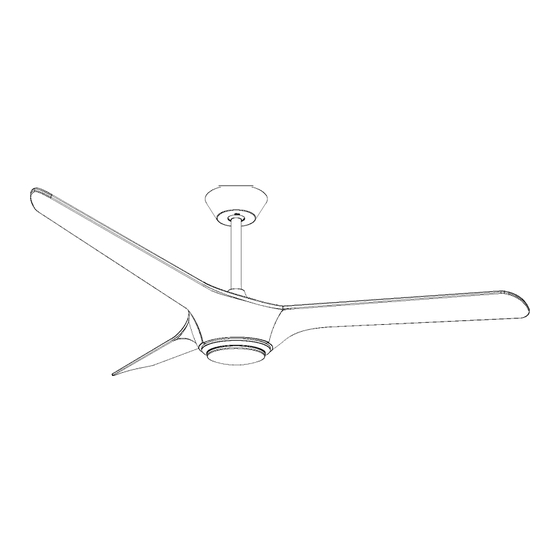

DIMMABLE CEILING FAN
138833
Luz LED CCT 1.260K-3000K-6500K (LUZ CÁLIDA, BLANCA Y FRIA)
Ventilador con motor DC de 6 velocidades e inversión de giro.
Función temporizador. Mando a distancia.
(ES) GUÍA DE INSTALACIÓN · p 2
(EN) INSTALLATION GUIDE · p 8
Para ver la ficha técnica de producto completa, puede usar el siguiente código QR:
Para cualquier duda técnica póngase en contacto con nuestro Departamento Técnico.
Estamos a su servicio en nuestro email
mperez@schuller.es
o en nuestro teléfono 961 601 051
Rev.05.24
1
Advertisement
Related Manuals for Schuller ALISIOS 138833
Summary of Contents for Schuller ALISIOS 138833
- Page 1 Para ver la ficha técnica de producto completa, puede usar el siguiente código QR: Para cualquier duda técnica póngase en contacto con nuestro Departamento Técnico. Estamos a su servicio en nuestro email mperez@schuller.es o en nuestro teléfono 961 601 051 Rev.05.24...
- Page 2 Abra con cuidado el embalaje. Retire los elementos de la espuma de poliestireno. Retire la carcasa del motor y colóquela sobre una alfombra o espuma de poliestireno para evitar daños. Compruebe en el inventario de piezas que se han incluido todas las piezas. Soporte a techo Florón 2 varillas y semiesfera...
- Page 3 Retire y guarde el pasador y la Pase la varilla de enganche a través Pase los cables eléctricos y el cable horquilla de la varilla. del florón y la tapa de unión del tubo. de tierra a través de la varilla. Afloje los dos tornillos de fijación del soporte de la Por último, vuelva a apretar los dos tornillos de fijación y varilla roscada, a continuación, coloque la varilla en el...
- Page 4 INSTALACIÓN DEL PLAFÓN DE LUCES 1. Retire los tres tornillos de fijación del portalámparas. 2. Fije la placa de la lámpara al portalámparas con los tres tornillos 3. Introduzca el terminal del cable del LED a través del orificio situado en el centro del plafón de luces y conéctelo al terminal del plafón de luces.
- Page 5 CONEXIÓN CONTROL REMOTO Y FLORÓN Para evitar posibles descargas eléctricas, asegúrese de que la electricidad está desconectada en la caja de fusibles principal antes de realizar el cableado. Para terminar, suba el florón y fíjelo atornillándolo con los tornillos suministrados.
- Page 6 NOTAS DE FUNCIONAMIENTO: 1. Las primeras 24 horas tras la instalación es normal apreciar un ligero rumor durante el funcionamiento del ventilador. Tras ese periodo de ajuste el rumor desaparecerá. La luz del ventilador apagada a través del mando a distancia queda en stand-by. Quedará completamente apagada, si se corta la corriente a través del interruptor de pared Si realiza la instalación en un falso techo de escayola, madera o metal es posible que se amplifique el rumor del ventilador debido a la cámara de aire existente.
- Page 7 SOLUCIONES A PROBLEMAS DE FUNCIONAMIENTO 1 No giran las aspas, no se enciende la luz o alguna de ellas. Comprobar que las conexiones de instalación rápida han quedado bien sujetas hasta su posición final. (Puede que se desconecten en el momento de la colocación definitiva por la gran cantidad de cables que se manejan a la vez) 2 Ruidos, roces, zumbidos, golpes cíclicos etc.
- Page 8 You may use the following QR code to view the complete technical data sheet of the product: If you have any technical questions, please do not hesitate to contact our technical Department. We are at your disposal in our email: export@schuller.es Rev.05.24...
- Page 9 Carefully open the packaging. Remove the Styrofoam elements. Remove the motor housing and place it on a rug, carpet or Styrofoam to prevent damage. Check the parts inventory to see if all parts have been included. INSTALLING THE FAN TO THE CEILING. Wooden or plaster ceiling.
- Page 10 Remove and store the pin and the Insert the coupling rod through the Insert the electrical wires and the clip. canopy and the joint tube cap. earth wire through the rod. Loosen the two fixing screws of the threaded rod Finally, retighten the two fixing screws and lower the joint holder and then, place the rod in it.
- Page 11 INSTALLATION OF THE LAMP PLATE+LED 1. Remove the three fixing screws from the lamp holder. 2. Attach the lamp plate to the lamp holder with the three screws. 3. Insert the terminal of the LED cable through the hole in the centre of the lamp plate and connect it to the terminal of the lamp plate.
- Page 12 REMOTE CONTROL AND CANOPY CONNECTION To avoid possible electric shocks, make sure the power is disconnected at the main fuse box before wiring. Raise the canopy and fix it by screwing it on with provided screws.
- Page 13 REMARKS The first 24 hours after installation, it is normal to notice a slight noise during fan operation. After this adjustment period, it will disappear. 2. The light of the fan turned off through the remote control remains in stand-by mode. It will be completely off if power is cut off through the wall switch.
- Page 14 POSIBLE SOLUTIONS TO OPERATIONAL ISSUES 1. The blades do not rotate, the light or some of them do not turn on. Check quick installation connections have been securely fastened to their final position. (They may be disconnected at the time of final placement due to the large number of cables that are handled at the same time).
