Schuller ANEMOS Installation Manual

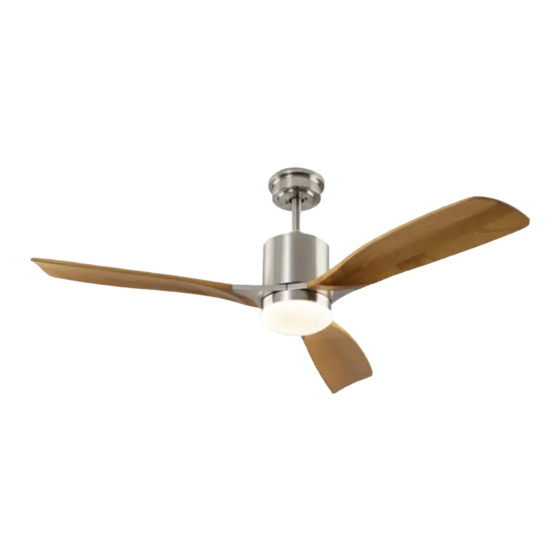

Dimmable ceiling fan
Hide thumbs Also See for ANEMOS:

Advertisement

Available languages

Available languages

Table of Contents

ANEMOS
VENTILADOR DE TECHO DIMABLE
DIMMABLE CEILING FAN
427166D
(ES) GUÍA DE INSTALACIÓN · p 2
(EN) INSTALLATION GUIDE · p 11
Para ver la ficha técnica de producto completa, puede usar el siguiente código QR:
Para cualquier duda técnica póngase encontacto con nuestro Departamento Técnico.
Estamos a su servicio en nuestro email
mperez@schuller.es
en nuestro teléfono 961 601 051
Rev.3.24
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ANEMOS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Schuller ANEMOS

Summary of Contents for Schuller ANEMOS

  • Page 1 ANEMOS VENTILADOR DE TECHO DIMABLE DIMMABLE CEILING FAN 427166D (ES) GUÍA DE INSTALACIÓN · p 2 (EN) INSTALLATION GUIDE · p 11 Para ver la ficha técnica de producto completa, puede usar el siguiente código QR: Para cualquier duda técnica póngase encontacto con nuestro Departamento Técnico.
  • Page 2 LISTADO DE COMPONENTES INCLUIDOS. Abra con cuidado el embalaje. Retire los elementos de las inserciones de espuma de poliestireno. Retire la carcasa del motor y colóquela sobre una alfombra o espuma de poliestireno para evitar dañar el acabado. Nota: Verifique con el inventario de piezas que se hayan incluido todas las piezas antes de iniciar la instalación.

  • Page 3: Guia De Instalación

    RECOMENDACIONES DE SEGURIDAD.  Lea detenidamente este manual antes de comenzar la instalación y guarde estas instrucciones.  Para evitar una posible descarga eléctrica, antes de instalar su ventilador, desconecte la alimentación apagando el diferencial de línea de techo y el interruptor de pared asociado. ...
  • Page 4 INSTALACIÓN EN TECHO DE CEMENTO Montaje de los componentes del ventilador: 1- Selección de la altura del ventilador: Dispone de dos tubos de instalación (corto 15 cm y largo 25 cm). El tubo corto proporciona una altura total de 45 cm al ventilador una vez montado. Si desea una altura mayor (55 cm) deberá...
  • Page 5 3- Montaje a techo. -Retirar los tornillos del Anclaje anti-balanceo - Colocar el pasador superior del tubo y colgar el conjunto tubo-motor en el soporte de techo tal como indica el esquema de abajo. Volver a fijar los tornillos (anti-balanceo) para inmovilizar el conjunto. 4- Conexión a corriente.
  • Page 6 -Conectar los cables de corriente al módulo en los conectores asignados en el esquema. -Una vez conectado, subir el canopí hasta el techo cubriendo el anclaje, módulo y cableado. Bloquear con los tornillos. 5- Montaje de las Aspas Instalar los soportes metálicos de aspa y las aspas de madera, mediante los tornillos y arandelas proporcionados.
  • Page 7 6- Montaje de la placa iluminación. -Conectar la Placa LED a los cables que salen de la cara inferior del motor, mediante la ficha de conexión rápida. Después atornillar el plafón con la placa LED a su anclaje en el motor del ventilador.
  • Page 8 7- Colocar el difusor de cristal. Montar el difusor haciendo coincidir las ranuras del difusor con los suspensores del plafón y girar.
  • Page 9 NOTAS DE FUNCIONAMIENTO: 1. Las primeras 24 horas tras la instalación es normal apreciar un ligero rumor durante el funcionamiento del ventilador. Tras ese periodo de ajuste el rumor desaparecerá. La luz del ventilador apagada a través del mando a distancia queda en stand-by. Quedará completamente apagada, si se corta la corriente a través del interruptor de pared Si realiza la instalación en un falso techo de escayola, madera o metal es posible que se amplifique el rumor del ventilador debido a la cámara de aire existente.
  • Page 10 SOLUCIONES A PROBLEMAS DE FUNCIONAMIENTO 1 No giran las aspas, no se enciende la luz o alguna de ellas.  Comprobar que las conexiones de instalación rápida han quedado bien sujetas hasta su posición final. (Puede que se desconecten en el momento de la colocación definitiva por la gran cantidad de cables que se manejan a la vez) 2 Ruidos, roces, zumbidos, golpes cíclicos etc.
  • Page 11 ANEMOS DIMMABLE CEILING FAN 427166D INSTALLATION GUIDE You may use the following QR code to view the complete technical data sheet of the product: If you have any technical questions, please do not hesitate to contact our technical Department. We are at your disposal in our email: export@schuller.es...
  • Page 12 LIST OF INCLUDED COMPONENTS Accesories bag Remote control Carefully open the packaging. Remove the elements from the Styrofoam inserts. Remove the motor housing and place it on a carpet or on some Styrofoam to avoid damaging the finish. Note: Check the parts inventory to ensure that all parts have been included before commencing installation.

  • Page 13: Safety Recommendations

    SAFETY RECOMMENDATIONS. • Please read this manual carefully before commencing installation and keep the instructions safe. • To avoid possible electrical shock, before installing your fan, turn off the circuit breakers and wall switch to the fan supply line leads. •...
  • Page 14 INSTALLATION ON A CEMENT CEILING Mounting the fan components: 1- Choosing the fan height: Two downrods are included (short 15 cm and long 25 cm). The short downrod will already be pre- assembled to the anti-wobble bracket. This gives a total height of 45 cm to the fan once mounted. If you want the fan to hang lower (55 cm), you must replace the short downrod with the long one.
  • Page 15 -Once connected, raise the canopy until it is in place and covering the bracket, module and wiring. Fix in place using the screws provided. 4- Connecting to the power supply -Insert the control module into its allocated slot in the anti-wobble bracket (as per the diagram) and connect the cables from the fan body following the colour guide and numbers indicated on the module.
  • Page 16 -Connect the power cables to the module using the connectors assigned in the diagram. -Once connected, raise the canopy up to the roof covering the anchorage, module and wiring. Lock with the screws. 5- Assembling the blades Install the metal blade supports and the wooden blades, using the screws provided.
  • Page 17 6- Fitting the ceiling light. -Connect the LED Board to the cables from the lower end of the motor, using the quick splice connector. Then fix the LED board in place onto the metal ring.
  • Page 18 7- Fitting the glass shade . Fit the glass shade by aligning the grooves on the shade with the supports on the metal ring, and rotate.
  • Page 19 REMARKS: The first 24 hours after installation, it is normal to notice a slight noise during fan operation. After this adjustment period, the rumor will disappear. 2. The light of the fan turned off through the remote control remains in stand-by mode. It will be completely off if power is cut off through the wall switch.
  • Page 20 POSIBLE SOLUTIONS TO OPERATIONAL PROBLEMS 1. The blades do not rotate, the light or some of them do not turn on.  Check that the quick installation connections have been securely fastened until their final position. (They may be disconnected at the time of final placement due to the large number of cables that are handled at the same time) 2.
