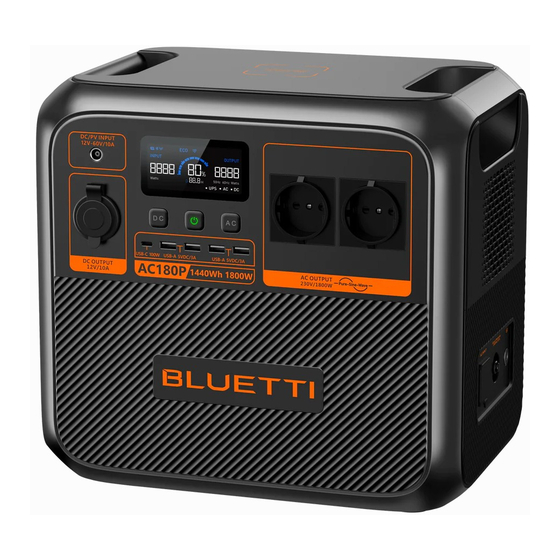

- Page 1 AC180P Portable Power Station User Manual Please read this manual carefully before use and keep it for future reference.
- Page 2 For optimum battery life, discharge and charge the unit every 3 months. 6. This product must be grounded before operation. Connect a grounding cable (recommended 14AWG（1.5mm C/yellow-green color) to the ）/105 grounding terminal of AC180P. Fasten the grounding screw (M5*10) to fix the cable.
- Page 3 Thank You! Thank you for making BLUETTI a part of your family. From the very beginning, BLUETTI has tried to stay true to a sustainable future through green energy storage solutions for both indoor and outdoor use while delivering an exceptional eco-friendly experience for our homes and our world.
-
Page 4: Table Of Contents
Contents Safety Instructions General Safety Handling Storage and Usage What’s In The Box Product Overview Diagram Specifications Operation Buttons LCD Screen Charging Discharging BLUETTI App Appendix FAQs Troubleshooting Abbreviations... -
Page 5: Safety Instructions
The Safety Requirements provided herein are for illustrative purposes that include but are not limited to those listed in this manual. Actual operation shall comply with all applicable safety standards. If you have any questions, feel free to contact BLUETTI support or your local BLUETTI dealers. 1.1. General Safety •... - Page 6 Do not move the unit during operation as the vibrations and shocks associated with movement may cause damage to the internal hardware. • In case of malfunction, turn off the unit immediately and contact BLUETTI support or your local BLUETTI dealers if this manual cannot adequately explain the malfunction to you. •...
-
Page 7: Handling
It is recommended to charge the unit via an AC source. If charging via solar energy, ensure that your solar system provides an output of more than 100W. BLUETTI shall not be liable for any equipment damage caused by the violation of above instructions. -
Page 8: What's In The Box
2. What’s In The Box Standard Packaging Item Picture Qty. Portable Power Station AC Charging Cable (16AWG, 1800mm) Car Charging Cable (16AWG, 720mm) Solar Charging Cable (16AWG, 1500mm) Grounding screw (M5*10) User Manual JUST POWER ON... - Page 9 Optional (Available on official BLUETTI website) Item Picture TYPE-C Cable (5A/100W, 2m) Cigarette Lighter to 5521 Cable (For 12V devices with 5521 port, such as routers, cameras, etc.) Cigarette Lighter to Clamp Cable (Charging lead-acid battery via the cigarette lighter port)
-
Page 10: Product Overview
Bluetooth speaker, just to name a few. As for recharging, AC180P takes up to 1440W AC input and 500W DC input, so you’re able to fully charge it in a few hours. It also supports BLUETTI app control - with the Bluetooth connectivity, you can monitor everything that's happening inside and optimize your power usage to your preference. -
Page 11: Specifications
3.2 Specifications Model AC180P Area EU/UN/AU Battery Capacity 1440Wh Cell Type LiFePO4 Net Weight About 16kg/35.27lbs Dimensions (L*W*H) 340mmｘ247mmｘ317mm/13.39in×9.72in×12.48in Charging Temperature C～40 C/32°F~104°F -20°C～40°C (35°C～40°C: @1500W Max.) -4°F~104°F (95°F~104°F: @1500W Max.) Discharging Temperature (When SOC is 100%, the discharge power at 35°C~40°C can be... -
Page 12: Operation
BLUETTI AC180P has PWR button, AC power button and DC power button. 4.1.1. Power ON/OFF • Press the PWR button to start the AC180P. When AC180P is on, press this button to turn on/off the LCD screen. Press and hold the button for more than 2 seconds to turn off the AC180P. - Page 13 Grid Enhancement mode: By default, the Grid Enhancement mode is disabled. Please turn it on directly in the BLUETTI app. This mode ensures that the AC180P has a stable and continuous AC input, as it allows AC180P to adapt to voltage fluctuations and waveform distortion of an AC source.
-
Page 14: Lcd Screen
4.2. LCD Screen ① ⑧ ⑮ Remaining time indicator DC Input Input power ② ⑨ ⑯ Power Lifting mode Bluetooth Battery capacity ③ ⑩ ⑰ AC indicator Wireless charging Output power ④ ⑪ ⑱ DC indicator AC frequency ⑤ ⑫ ⑲... -
Page 15: Charging
Turbo and silent modes can be enabled in BLUETTI app. BLUETTI’s AC charging mode guide is as follows: 1) Turbo charging comes in handy when you need AC180P to be replenished in short time. 2) Standard charging is more friendly to AC180P’s battery. -
Page 16: Discharging
4.4.1.AC Output AC180P has 4 AC output ports (2 ports for EU version), providing a total of up to 1800W AC power. It also can handle a surge of 2700W. 4.4.2.DC Output •... -
Page 17: Bluetti App
2) Load power and operation time are measured in watts and hours. 3) DoD refers to depth of discharge. AC180P works at 90% DoD for longer battery life. η is the conversion efficiency of the inverter, which is larger than 85% for AC180P. -
Page 18: Appendix
Please evaluate the total constant load of your devices. If it doesn't exceed the Max. output power of AC180P (1800W), you can use this power station to run your devices. Note: Some devices with built-in motor/compressor may start at 2-4 times the rated power, which can easily overload the AC180P. -
Page 19: Troubleshooting
-20 C~40 Ensure the PV input voltage is in PV Input overvoltage E033 the range of 12V~60VDC. Others Contact BLUETTI technical support. 5.3 Abbreviations • MPPT: Maximum Power Point Tracking • SoC: State of Charge • UPS: Uninterruptible Power Supply •... - Page 20 For more information, please visit: @ BLUETTI Support @ BLUETTI Official @ bluetti.inc @bluetti_official @ bluetti_inc sale-eu@bluettipower.com sale-uk@bluettipower.com SHENZHEN POWEROAK NEWENER CO., LTD. Add: F19, BLD No.1, Kaidaer, Tongsha Rd No.168, Xili Street, Nanshan, Shenzhen, China After-sales address in EU: Lise-Meitner-Strasse 14, 28816 Stuhr, Germany After-sales address in UK: Unit 2 Northgate, Bolsover Busines Park, Woodhouse Line, Chesterfield England S44 6BD...
- Page 21 AC180P Tragbare Powerstation Benutzerhandbuch Studieren Sie dieses Handbuch vor Gebrauch und beachten Sie die darin enthaltenen Hinweise. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
- Page 22 Sie es ausgeschaltet. Für eine optimale Batterielebensdauer entladen und laden Sie das Gerät alle 3 Monate. 6. Dieses Produkt muss vor dem Betrieb geerdet werden. Schließen Sie ein Erdungskabel (empfohlen 1,5 mm /105 C/gelb-grün) an den Erdungsanschluss des AC180P an. Dann befestigen Sie das Kabel mit Erdungsschraube (M5*10).
- Page 23 BLUETTI engagiert sich von jeher für eine nachhaltige Zukunft – mit außergewöhnlich umweltfreundlichen Energiespeicherlösungen für den Innen- und Außenbereich, von denen nicht nur Haushalte sondern wir alle profitieren. Aus diesem Grund ist BLUETTI in mehr als 70 Ländern präsent und genießt das Vertrauen von Millionen Kunden in aller Welt. Schweden Österreich...
- Page 24 Inhalt Sicherheitshinweise Allgemeine Sicherheit Handhabung Aufbewahrung und Gebrauch Lieferumfang Produktübersicht Diagramm Technische Daten Bedienung Tasten LCD-Bildschirm Laden Entladen BLUETTI App Anhang Häufig gestellte Fragen Fehlerbehebung Abkürzungen...
-
Page 25: Sicherheitshinweise
Die in diesem Handbuch aufgeführten Sicherheitsanforderungen dienen der Veran- schaulichung, erheben jedoch keinen Anspruch auf Vollständigkeit. Der tatsächliche Betrieb muss allen geltenden Sicherheitsnormen entsprechen. Bei Fragen wenden Sie sich bitte an den BLUETTI Support oder an Ihren BLUETTI Händler. 1.1. Allgemeine Sicherheit •... - Page 26 • Wenn das Gehäuse des Geräts beim Transport oder im Betrieb bricht, nehmen Sie es nicht in Gebrauch. Wenden Sie sich an den BLUETTI Support oder an Ihren BLUETTI Händler. • Verwenden Sie einen Trockenlöscher, wenn das Gerät Brand gerät.
-
Page 27: Handhabung
Es wird empfohlen, das Gerät an einer Wechselstromquelle zu laden. Beim Laden mit Solarenergie ist darauf zu achten, dass die Solaranlage mehr als 100 W Leistung liefert. BLUETTI haftet nicht für Geräteschäden, die durch die Missachtung der vorgenannten Hinweise verursacht werden. -
Page 28: Lieferumfang
2. Lieferumfang Standardpaket Position Bild Anz. Tragbare Powerstation AC-Ladekabel (16 AWG, 1800 mm) Autoladekabel (16 AWG, 720 mm) Solarladekabel (16 AWG, 1500 mm) Erdungsschraube (M5*10) Benutzerhandbuch JUST POWER ON... - Page 29 Optional (auf der offiziellen BLUETTI Website verfügbar) Position Bild TYP-C-Kabel (5 A/100 W, 2 m) Kabel Zigarettenanzünder an 5521 (für 12-V-Geräte mit 5521-Anschluss, z. B. Router, Kameras etc.) Kabel Zigarettenanzünder an Klemme (zum Laden der Bleibatterie über die Zigarettenanzünderbuchse) Bleibatterie-Ladekabel...
-
Page 30: Produktübersicht
Kopfhörer, Bluetooth-Lautsprecher etc.). Die AC180P verträgt Ladeströme von bis zu 1440 W AC bzw. 500 W DC, sodass sie sich innerhalb weniger Stunden vollständig aufladen lässt. Zudem unterstützt sie die Steuerung mittels BLUETTI App, und dank Bluetooth-Konnektivität können Sie alles überwachen, was im Inneren des Geräts vor sich geht, und Ihren Stromverbrauch nach Belieben optimieren. -
Page 31: Technische Daten
3.2 Technische Daten Modell AC180P Region EU/UN/AU Batteriekapazität 1440 Wh Zellentyp LiFePO4 Nettogewicht ca. 16kg/35.27lbs Abmessungen (LxBxH) 340mmｘ247mmｘ317mm/13.39in×9.72in×12.48in Ladetemperatur C bis 40 C/32°F bis 104°F -20 bis 40 °C（30-40 °C bei 1500 W Max.） -4°F bis 104°F (86°F-104°F bei 1500W Max.) Entladetemperatur (Wenn SOC 100%, die Entladungsleistung bei 35°C~40°C größer... -
Page 32: Bedienung
Zum Starten der AC180P drücken Sie Ein-/Ausschalttaste (PWR). Bei eingeschaltetem Gerät können Sie mit dieser Taste den LCD-Bildschirm ein- und ausschalten. Zum Ausschalten der AC180P halten Sie die Taste mehr als zwei Sekunden lang gedrückt. • Zum Ein- bzw. Ausschalten des Gleichstromausgangs (Zigarettenanzünder, USB, kabelloses Laden) drücken Sie die DC-Taste. - Page 33 „Grid Enhancement“-Modus: Der „Grid Enhancement“-Modus zur Verbesserung der Netzstromqualität ist per Voreinstellung deaktiviert. Schalten Sie ihn direkt in der BLUETTI App ein. Dieser Modus sorgt dafür, dass die AC180P stabil und gleichmäßig mit Wechselstrom versorgt wird, da er sie in die Lage versetzt, sich an Span- nungsschwankungen und Schwingungsformverzerrungen einer Wechselstromquelle anzupassen.
-
Page 34: Lcd-Bildschirm
4.2. LCD-Bildschirm ① ⑧ ⑮ DC-Eingang Eingangsleistung Restzeitanzeige ② ⑨ ⑯ Bluetooth Batteriekapazität „Power Lifting“-Modus ③ ⑩ ⑰ Kabelloses Laden Ausgangsleistung AC-Anzeige ④ ⑪ ⑱ Lüfter AC-Frequenz DC-Anzeige ⑤ ⑫ ⑲ ECO-Modus Temperaturalarm AC-Eingang angeschlossen ⑥ ⑬ Schnellladen Kurzschlussalarm ⑦ ⑭... -
Page 35: Laden
Sie den Ladevorgang. Die AC180P unterstützt die Lademodi „Turbo“ (Schnellladen), „Standard“ und „Silent“ (leise). Die Voreinstellung lautet „Standard“. Die Modi „Turbo“ und „Silent“ können in der BLUETTI App aktiviert werden. BLUETTI empfiehlt folgende Modi für das Laden von Wechselstrom: 1)Das Schnellladen („Turbo“) ist vor allem dann praktisch, wenn die AC180P innerhalb... -
Page 36: Entladen
4.3.4. Laden per Generator Schließen Sie die AC180P mit dem AC-Ladekabel an einen Generator an. 4.4 Entladen Die Betriebszeit der AC180P hängt von vielen Faktoren ab, z. B. von der Umgebungstemperatur, der Entladestromstärke, der Batteriekapazität, der Höhenlage und der Beschaffenheit der Last. -
Page 37: Bluetti App
1)Der Eigenverbrauch der AC180P beträgt etwa 15 W. 2)Nutzleistung und Betriebszeit werden in Watt bzw. Stunden gemessen. 3)DoD (Depth of Discharge) steht für die Entladungstiefe. Die AC180P arbeitet mit 90 % Entladungstiefe, damit die Batterie länger hält. η bezeichnet den Umwandlungswirkungsgrad des Wechselrichters, der bei der AC180P mehr als 85 % beträgt. -
Page 38: Anhang
Der ECO-Modus hilft beim Stromsparen und lässt sich am Bildschirm ein- oder ausschalten. Im ECO-Modus schaltet sich der AC-/DC-Ausgang automatisch ab, wenn eine Zeit lang wenig oder gar keine Last an der AC180P anliegt. Sie können die Leistungsschwelle für den AC-Ausgang und den DC-Ausgang für einen Zeitraum von ein, zwei, drei oder vier Stunden auf 15 bis 30 W bzw. -
Page 39: Fehlerbehebung
Darauf achten, dass die E033 Überspannung PV-Eingang PV-Eingangsspannung im Bereich von 12 bis 60 VDC liegt. Technischen Kundendienst von Sonstige BLUETTI kontaktieren. 5.3 Abkürzungen • MPPT: Maximum Power Point Tracking • SoC: Ladezustand (State of Charge) • USV: Unterbrechungsfreie Stromversorgung •... - Page 40 For more information, please visit: @ BLUETTI Support @ BLUETTI Official @bluetti_official @ bluetti.inc @ bluetti_inc sale-eu@bluettipower.com sale-uk@bluettipower.com SHENZHEN POWEROAK NEWENER CO., LTD. Add: F19, BLD No.1, Kaidaer, Tongsha Rd No.168, Xili Street, Nanshan, Shenzhen, China After-sales address in EU: Lise-Meitner-Strasse 14, 28816 Stuhr, Germany After-sales address in UK: Unit 2 Northgate, Bolsover Busines Park, Woodhouse Line, Chesterfield England S44 6BD...
- Page 41 * Only applies to products purchased directly from the official BLUETTI website. If you purchased the product from other channels, the warranty is valid for 24 months. However, you can register for BLUETTI VIP on the official website to get a free warranty extension.
- Page 42 Customer Name: Date: Compay(optional): Address: City: State: Zip: Phone: Fax: Email Address: Purchase From: Name of Tech Support Spoken To: RMA #: Model Name: Serial #: Purchase Date: Problem Description:...
- Page 44 Cer ti fi cate Inspector: Q C :...
