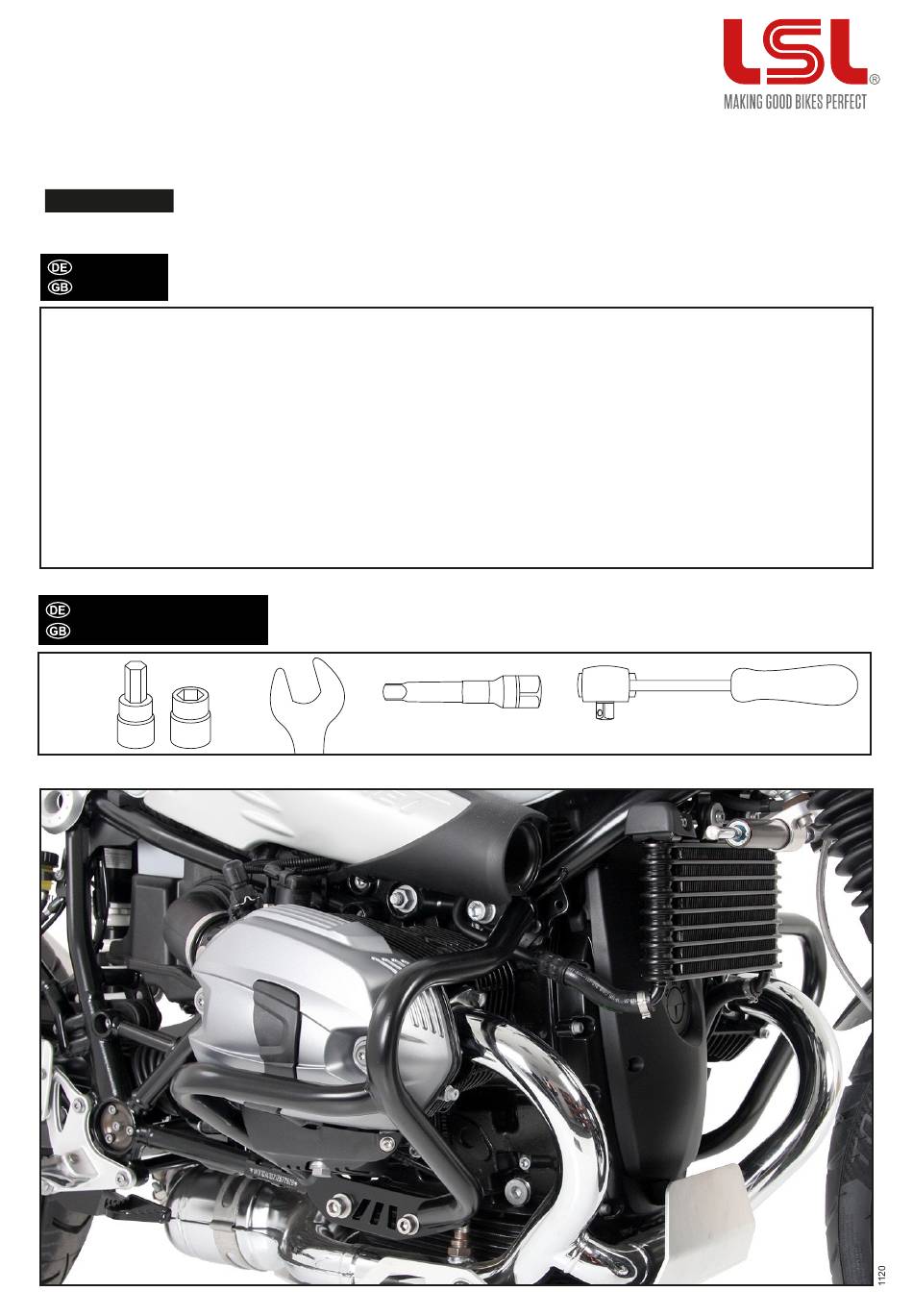

Motorschutzbügel/ Engine guard
BMW R nine T
2014-
BMW R nine T Scrambler
BMW R nine T Pure/Racer/Urban G/S
Artikel Nr.: / Item-no.:
377-545SW
schwarz/black
INHALT
CONTENTS
1
Motorschutzbügel links schwarz
1
Motorschutzbügel rechts schwarz
Schraubensatz:
2
VA - Zylinderkopfschraube M10 x 80mm
1
VA - Zylinderkopfschraube M12 x 110mm
1
VA - Zylinderkopfschraube M12 x 90mm
1
Zylinderkopfschraube M12 x 330mm
2
VA - U-Scheibe ø10,5
4
VA - U-Scheibe ø12,5
1
selbstsichernde Mutter M12
3
Stahldistanz ø25 x ø17 x 50mm
1
Stahldistanz ø25 x ø17 x 35mm
1
Stahldistanz ø20 x ø14 x 53mm
1
Stahldistanz ø20 x ø14 x 56mm
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
2016-
2017-
Set
Verlängerung/extension
1
Engine guard left black
1
Engine guard right black
Screw kit:
2
VA - allen screw M10 x 80mm
1
VA - allen screw M12 x 110mm
1
VA - allen screw M12 x 90mm
1
allen screw M12 x 330mm
2
VA - washer ø10,5
4
VA - washer ø12,5
1
self-lock nut M12
3
steel spacer ø25 x ø17 x 50mm
1
steel spacer ø25 x ø17 x 35mm
1
steel spacer ø20 x ø14 x 53mm
1
steel spacer ø20 x ø14 x 56mm
Ratsche/Ratchet
1
Advertisement
Related Manuals for LSL 377-545SW
Summary of Contents for LSL 377-545SW
- Page 1 BMW R nine T 2014- BMW R nine T Scrambler 2016- BMW R nine T Pure/Racer/Urban G/S 2017- Artikel Nr.: / Item-no.: 377-545SW schwarz/black INHALT CONTENTS Motorschutzbügel links schwarz Engine guard left black Motorschutzbügel rechts schwarz Engine guard right black...
- Page 2 Motorschutzbügel/ Engine guard WICHTIG IMPORTANT Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen. Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich. Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
- Page 3 Motorschutzbügel/ Engine guard MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Motorschutzbügels rechts oben: Die Originalschraube demontieren; sie entfällt. An der oberen Motoraufhängung die Stahldistanz ø25 x ø17 x 50mm in den Rahmen einsetzen und die Zylinderkopfschraube M12 x 330 mit U-Scheibe ø12,5 (von rechts) durchführen. Fastening of the engine guard right top: Dismantle original screw - it is obsolete.
- Page 4 Motorschutzbügel/ Engine guard MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Motorschutzbügels links oben: An der oberen Motoraufhängung die Stahldistanz ø25 x ø17 x 50mm in den Rahmen einsetzen und mit dem Gewinde der in Schritt 3 montierten Zylinderkopfschraube M12 x 330 verschrauben. U-Scheibe ø12,5 und eine selbstsichernde Mutter M12 verwenden.
