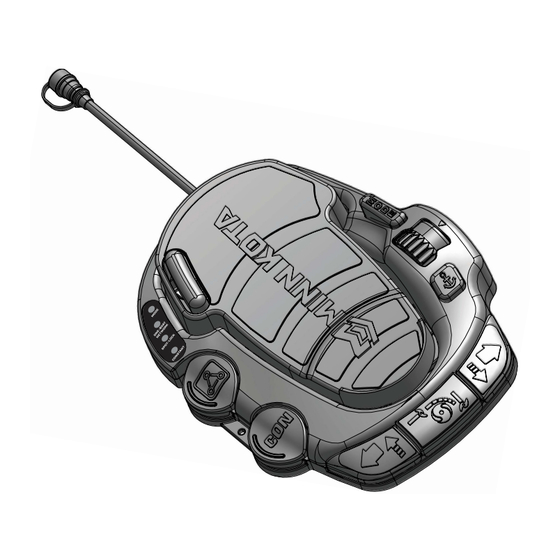

CORDED FOOT PEDAL
FOR ULTERRA® QUEST
TM
& RIPTIDE® INSTINCT® QUEST
TM
Owner's Manual
Compatible with Ulterra QUEST and Riptide Instinct QUEST trolling motors equipped with Advanced GPS Navigation.
