U s e r 's m a n u a l
( s h o r t f o r m )
NVIP-5DN2008V/IR-1P

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-5DN2008V/IR-1P and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVIP-5DN2008V/IR-1P

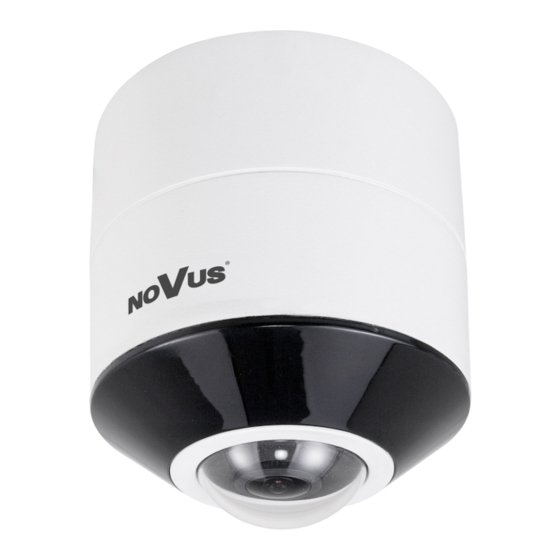

Summary of Contents for Novus NVIP-5DN2008V/IR-1P

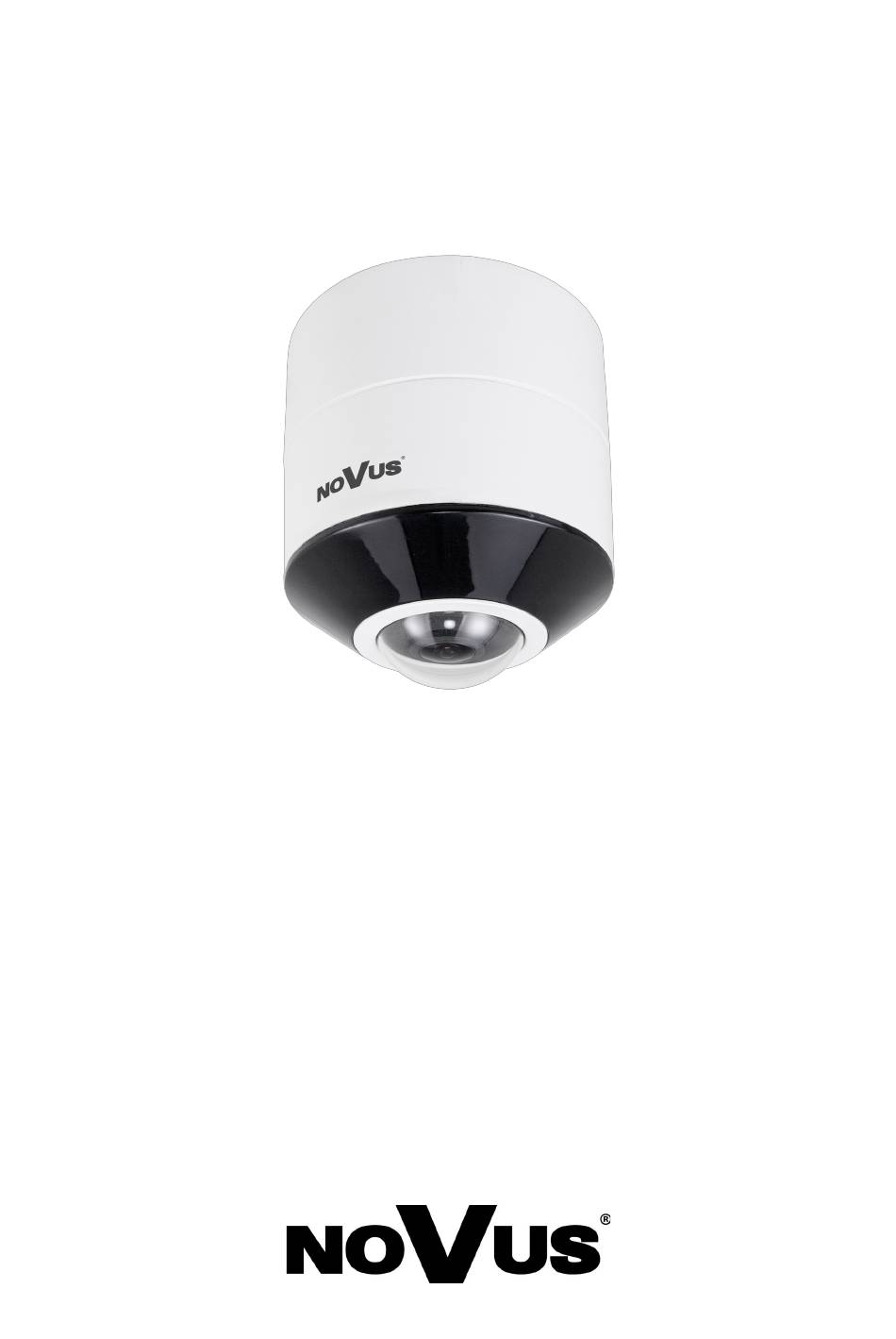

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-5DN2008V/IR-1P...
  • Page 2 NVIP-5DN2008V/IR-1P - User’s manual (short) ver 1.0 INFORMATION IMPORTANT SAFEGUARDS AND WARNINGS EMC (2014/30/UE) and LVD (2014/35/UE) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: - Electromagnetic compatibility EMC 2014/30/UE.
  • Page 3 NVIP-5DN2008V/IR-1P - User’s manual (short) ver 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-5DN2008V/IR-1P - User’s manual (short) ver 1.0 TABLE OF CONTENTS TABLE OF CONTENTS ..................... 4 1. FOREWORD INFORMATION ..................5 1.1. General characteristics ..................5 1.2. Technical specification ..................6 1.3. Camera dimension ....................7 1.4. Package contents ....................7 2.

  • Page 5: Foreword Information

    NVIP-5DN2008V/IR-1P - User’s manual (short) ver 1.0 FOREWORD INFORMATION FOREWORD INFORMATION 1.1. General Characteristics • Sensor resolution: 6 megapixels • Mechanical IR cut filter, IR operation capability • Min. Illumination from 0 lx with IR LED on • Wide Dynamic Range (WDR) for enhanced image quality in diverse light conditions •...

  • Page 6: Technical Specification

    NVIP-5DN2008V/IR-1P - User’s manual (short) ver 1.0 FOREWORD INFORMATION 1.2. Technical specification Image Image Sensor 6 MPX CMOS sensor 1/2.9” SONY Exmor R STARVIS Number of Effective Pixels 3096 (H) x 2202 (V) 0.03 lx/F2.0 - color mode (DSS), Min. Illumination...

  • Page 7: Camera Dimension

    NVIP-5DN2008V/IR-1P - User’s manual (short) ver 1.0 FOREWORD INFORMATION Interfaces Network Interface 1 x Ethernet - RJ-45 interface, 10/100 Mbit/s Installation parameters Dimensions (mm) 68 (Ф) x 77 (H) Weight 0.27 kg Degree of Protection IP 66 (details in the user’s manual on page 10)

  • Page 8: Start-Up And Initial Ip Camera Configuration

    NVIP-5DN2008V/IR-1P - User’s manual (short) ver 1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION 2. START-UP AND INITIAL CAMERA CONFIGURATION 2.1. Description of connectors 1. Power supply 12VDC 2. 100 Mb/s Ethernet port (RJ-45 hermetic connector) WARNING! It is forbidden to use – as the camera power source – PoE equipment (adapters, etc.) not compatible with IEEE 802.3af standard (items called “passive PoE power supply”).

  • Page 9: Camera Mounting

    NVIP-5DN2008V/IR-1P - User’s manual (short) ver 1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION Camera mounting 2.4. To mount a camera please follow the instructions below: Put mounting drawing paper to the wall or ceiling and mark drill holes.  Drill holes for screws and for video and power cables.

  • Page 10: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.5. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch. To power it up you can connect it directly via power supply adapter with parameters compatible with camera power supply specification, or camera can be powered with PoE (IEEE 802.3af ) compatible...

  • Page 11: Initial Configuration Via Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 12: Security Recommendations For Network Architecture And Configuration

    NVIP-5DN2008V/IR-1P - User’s manual (short) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.7. Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration of CCTV systems that are connected to the Internet to reduce the risk of unauthorized interference with the system by a third party.

  • Page 13: Network Connection Utilizing Web Broswer

    NVIP-5DN2008V/IR-1P - User’s manual (short) ver 1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION USING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 3000x3000 resolution and 30 fps speed.
  • Page 14 NVIP-5DN2008V/IR-1P - User’s manual (short) ver 1.0 NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: •...

  • Page 15: Using And Configuring

    NVIP-5DN2008V/IR-1P - User’s manual (short) ver 1.0 USING AND CONFIGURING USING AND CONFIGURING 4. USING AND CONFIGURING 4.1. The Remote Preview Interface 1. Icon that enables the image display options panel: "Mount type" - icons for determining the way of mounting the camera.
  • Page 16 NVIP-5DN2008V/IR-1P - User’s manual (short) ver 1.0 USING AND CONFIGURING 2. The selection buttons to select the stream to be displayed in the Remote Preview window. 3. Buttons for selecting the operating mode and configure the camera: Live - enables preview live stream...

  • Page 17: Electric Connectors

    6.1. Software restore to factory defaults Camera NVIP-5DN2008V/IR-1P allows you to reset your settings to the factory values. To restore the camera settings to the default, go to the " L oad Default" tab (Remote Setting -> Advanced -> Load Default).
  • Page 18 AAT Holding S.A. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 10.04.2018 TF, MK v1.0...
  • Page 19 ł u g i ( s k r ó c o n a ) NVIP-5DN2008V/IR-1P...
  • Page 20 NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2014/30/UE) i LVD (2014/35/UE) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2014/30/UE. Niskonapięciowa LVD 2014/35/UE. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC...
  • Page 21 NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...

  • Page 22: Spis Treści

    NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE ....................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne ....................6 1.3. Wymiary kamery ....................7 1.4. Zawartość opakowania ..................7 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......8 2.1.

  • Page 23: Informacje Wstępne

    NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna • Rozdzielczość przetwornika: 6 megapikseli • Mechaniczny filtr podczerwieni (możliwość pracy w podczerwieni) • Czułość od 0 lx przy włączonym oświetlaczu IR • Szeroki zakres dynamiki (WDR) - funkcja poprawiająca jakość obrazu dla różnych poziomów oświetlenia sceny...

  • Page 24: Dane Techniczne

    NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne Obraz Przetwornik obrazu 6 MPX, matryca CMOS, 1/2.9”, SONY Exmor R STARVIS Liczba efektywnych pikseli 3096 (H) x 2202 (V) 0.03 lx/F2.0 - tryb kolorowy (DSS), Czułość 0 lx (IR wł.) - tryb czarno-biały...

  • Page 25: Wymiary Kamery

    NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE Interfejsy Interfejs sieciowy 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s Parametry instalacyjne Wymiary (mm) 68 (Ф) x 77 (wys.) Masa 0.27 kg Klasa szczelności IP 66 (szczegóły w instrukcji obsługi na stronie 10) Obudowa wandaloodporna aluminiowa, w kolorze białym...

  • Page 26: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis złącz elektrycznych kamery 1. Złącze zasilania kamery 12VDC 2. Port Ethernet 100 Mb/s (hermetyczne gniazdo RJ-45) UWAGA: Zabronione jest stosowanie jako źródło zasilania kamery urządzeń (zasilacze, adaptery itp.) PoE niezgodnych ze standardem IEEE 802.3af, potocznie nazywanych „pasywne zasilacze PoE”.

  • Page 27: Montaż Kamery

    NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY 2.3. Montaż kamery W celu zamontowania kamery należy postępować zgodnie z podaną procedurą: Przyłożyć szablon montażowy do ściany lub sufitu i zaznaczyć miejsca pod otwory na  wkręty mocujące.

  • Page 28: Uruchomienie Kamery Ip

    NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY 2.4. Uruchomienie kamery W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania...

  • Page 29: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY • Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Komputer Kamera IP Transmisja danych - kabel ethernetowy skrosowany UWAGA: W celu ochrony kamery przed uszkodzeniem zalecane jest zastosowanie zabezpieczeń...

  • Page 30: Zalecenia Dotyczące Bezpieczeństwa Sieci

    NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY 2.6 Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.

  • Page 31: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 2160x2160 dla 15kl/s.
  • Page 32 NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia -> Opcje internetowe -> Zabezpieczenia -> Poziom niestandardowy i następnie zmienić:...

  • Page 33: Interfejs Www - Praca Z Kamerą

    NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Widok zdalnego podglądu 1. Ikona włączająca panel opcji wyświetlania obrazu: „Miejsce montażu” - ikony do określania sposobu zamontowania kamery. Właściwy wybór ma wpływ na dobór korekcji geometrii obrazu i...
  • Page 34 NVIP-5DN2008V/IR-1P - Skrócona instrukcja obsługi wer. 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 2. Przyciski wyboru strumienia do wyświetlania w oknie podglądu na żywo 3. Przyciski wyboru trybu pracy i konfiguracji kamery: Na żywo - włącza podgląd strumienia na żywo Odtwarzanie - włącza panel odtwarzania nagrań...

  • Page 35: Połączenia Elektryczne

    6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6.1 Programowe przywracanie ustawień fabrycznych kamery Kamera NVIP-5DN2008V/IR-1P umożliwia resetowanie swoich ustawień do wartości fabrycznych. Aby przywrócić ustawienia kamery do ustawień domyślnych należy przejść do zakładki „Ustawienia fabryczne” (Ustawienia Zdalne -> Zaawansowane -> Ustawienia fabryczne). Następnie należy wybrać...
  • Page 36 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 10.04.2018 TF, MK v1.0...
