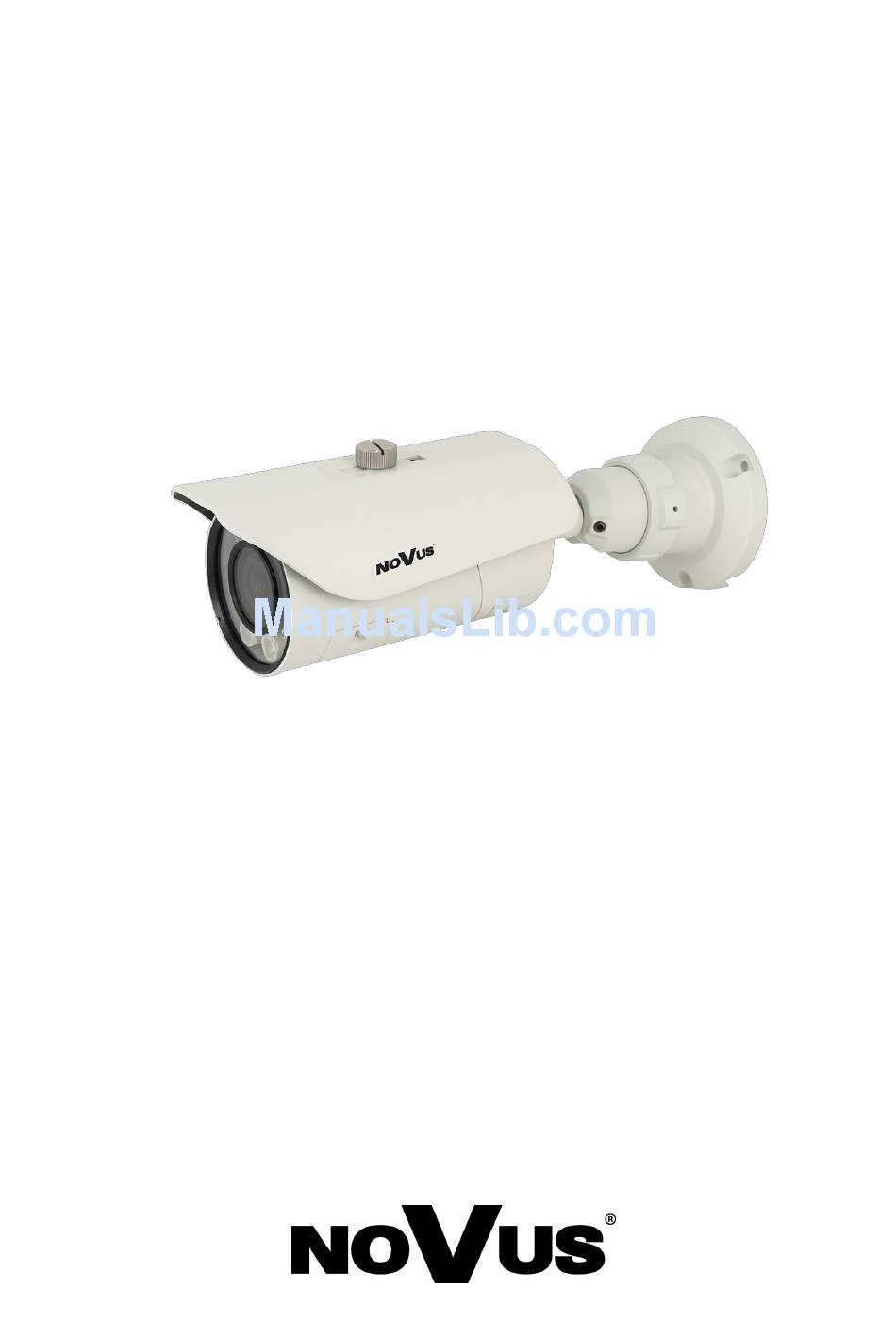

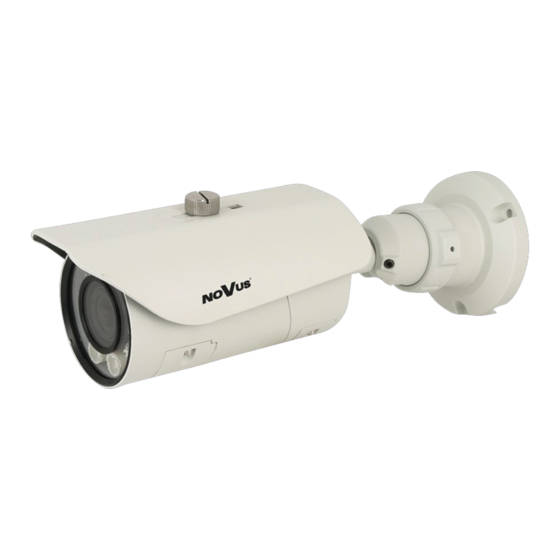

  • Page 1 U s e r ’s m a n u a l ( s h o r t ) NVIP-2DN5001H/IR-1P NVIP-3DN5001H/IR-1P NVIP-5DN5001H/IR-1P...
  • Page 2: Important Safeguards And Warnings

    NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.
  • Page 3 NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDISPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQEUSTED TO FAMILIARIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4: Table Of Contents

    User’s manual (short form) ver.1.1 TABLE OF CONTENTS TABLE OF CONTENTS ..................... 4 1. FOREWORD INFORMATION ..................5 1.1. General Characteristics ..................5 1.2. NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P specification ......................6 2. SPECIFICATION ......................7 2.1. Camera dimension ....................7 2.2. Package contents ....................8 2.3.
  • Page 5: Foreword Information

    NAS Network protocol support : ONVIF (2.2)/Profile S, HTTP, TCP, IPv4/v6, UDP, FTP, DHCP, NTP, RTSP, PPoE, SMTP Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration Degree protection IP66 Power supply: 12VDC, PoE (Power over Ethernet) All rights reserved ©...
  • Page 6: Nvip-2Dn5001H/Ir-1P, Nvip-3Dn5001H/Ir-1P, Nvip-5Dn5001H/Ir-1P Specification

    H.264, M-JPEG/G.711, RAW_PCM Network Protocols Support ONVIF (2.2)/Profile S, HTTP, TCP/IP, IPv4/v6, UDP/IP, RTSP, FTP, DHCP, NTP, PPoE, SMTP PC Software NOVUS NMS, Internet Explorer, Google Chrome, Opera, Mozilla Firefox OTHER FUNCTIONS IE/Chrome/Opera/Firefox browser, Polish, English, Russian, other Privacy Zones...
  • Page 7: Specification

    NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 SPECIFICATION SPECIFICATION 2.1. Camera dimensions All rights reserved © AAT Holding sp. z o.o.
  • Page 8: Package Contents

    NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 SPECIFICATION 1.4. Package contents 2.2. Package contents After you open the package make sure that the following elements are inside: After you open the package make sure that the following elements are inside:...
  • Page 9: Layout Of Important Camera Items

    NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 SPECIFICATION 1.4. Package contents 2.3. Layout of important camera items After you open the package make sure that the following elements are inside: Focus Zoom BNC service MicroSD card slot adjustment adjustment...
  • Page 10: Installation

    NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 INSTALLATION 3. INSTALLATION Put mounting drawing paper to the wall or ceiling and mark drill holes.  Drill holes using markings.  Drill additional hole for video and power cables.  Put video and power cables through a previously drilled hole in the wall/ceiling.
  • Page 11 NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 INSTALLATION Unscrew the locking screw and the stopping ring, and then manually point the camera in a  desired direction to obtain a desired scene view. Locking screw Stopping ring Loosen Tighten Horizontal/vertical rotation Firmly screw the locking screw and the stopping ring.
  • Page 12: Start-Up And Initial Camera Configuration

    4, START-UP AND INITIAL CAMERA CONFIGURATION 4.1. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also connect it directly via power supply adapter with parameters compatible with camera power supply specification.
  • Page 13: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 14: Network Connection Utilizing Web Broswer

    NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 NETWORK CONNECTION UTILIZING WEB BROWSER 5. NETWORK CONNECTION UTILIZING WEB BROSWER 5.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming image display in 1920x1080 resolution and 25 fps speed.
  • Page 15 NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 NETWORK CONNECTION UTILIZING WEB BROWSER If your computer has Flash Player installed, the main screen for the camera web interface opens. From here you can view and configure the camera. NOTE: If your computer does not have Flash Player installed, you will be prompted to select if you...
  • Page 16 NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 NETWORK CONNECTION UTILIZING WEB BROWSER NOTE: If you are running Windows Vista/7/8 with Internet Explorer 11, the ActiveX applet can be blocked through browser security settings. In this situation, you should: add the IP address of the ca- mera to the view of compatibility (Tools ->...
  • Page 17 NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 NETWORK CONNECTION UTILIZING WEB BROWSER After making the changes, restart the browser, re-connect to the camera and log on. All rights reserved © AAT Holding sp. z o.o.
  • Page 18: Www Interface - Working With Ip Camera

    NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 WWW INTERFACE - WORKING WITH IP CAMERA 6. WWW INTERFACE - WORKING WITH IP CAMERA 6.1. Displaying live pictures 1. Camera settings Live Video - Live video preview Playback - Local recordings playback...
  • Page 19 NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 WWW INTERFACE - WORKING WITH IP CAMERA 2. Video Parameter Stream - Stream ID (choose one from available streams) Bite Rate Type - Information about bit rate type Bit Rate (kbps) - Information about bit rate...
  • Page 20: Electric Connectors And Accesories

    7.1. Connecting power supply to the camera. The camera is supplied by using RJ45 network socket. To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also use a power injector compatible with IEEE 802.3af standard.
  • Page 21: Restoring Factory Defaults

    NVIP-2DN5001H/IR-1P, NVIP-3DN5001H/IR-1P, NVIP-5DN5001H/IR-1P User’s manual (short form) ver.1.1 RESTORING FACTORY DEFAULTS 8. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via: software (web browser level) resetting the camera settings hardware (using reset) restores factory defaults. 8.1. Restoring software factory defaults Factory software default restores default settings of the IP camera (optional except network settings).
