U s e r 's m a n u a l

( s h o r t )

NVIP-5DN7000C-1P

Table of Contents

Chapters

Table of Contents

Need help?

Do you have a question about the NVIP-5DN7000C-1P and is the answer not in the manual?

Questions and answers

Summary of Contents for Novus NVIP-5DN7000C-1P

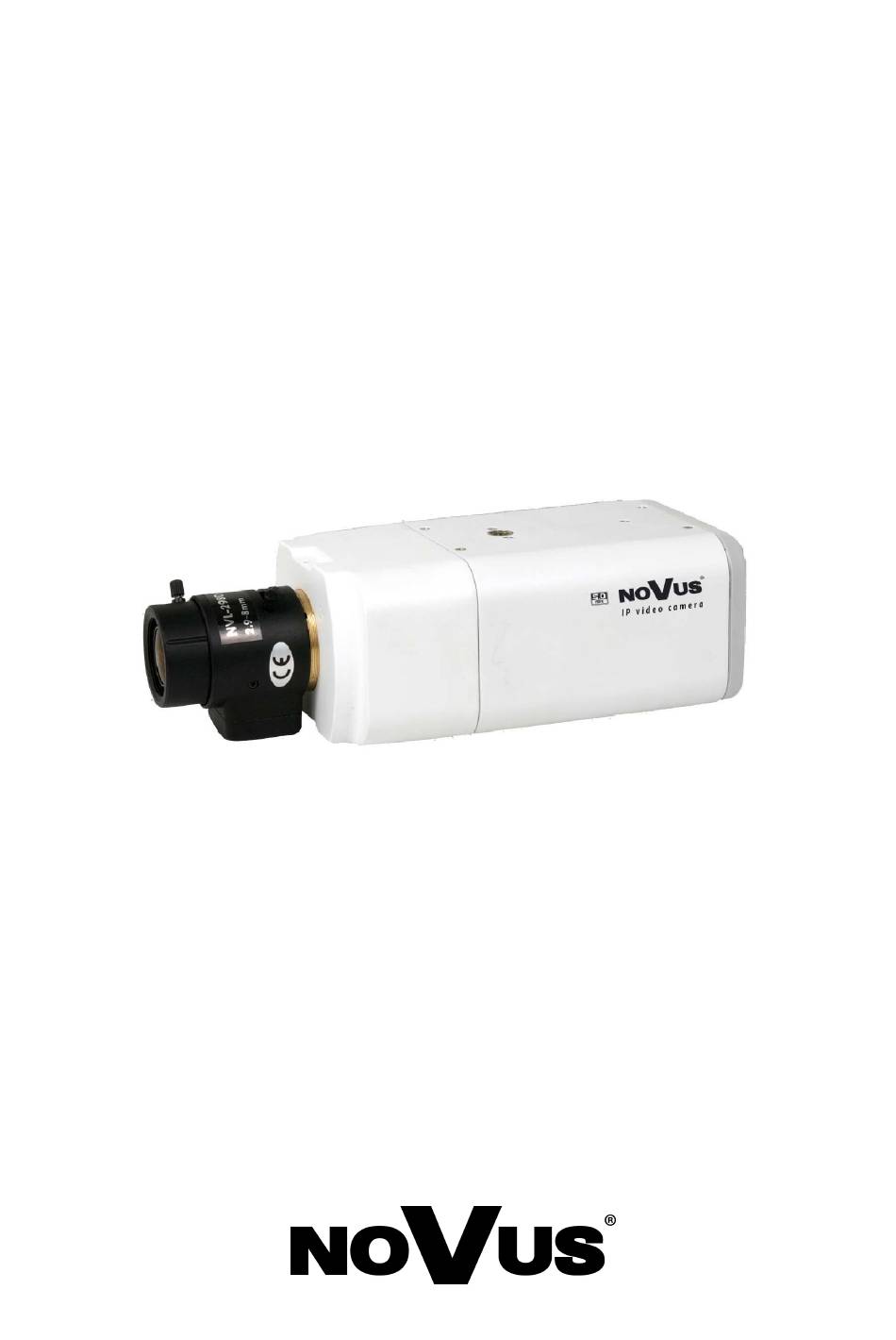

Page 1 U s e r ’s m a n u a l ( s h o r t ) NVIP-5DN7000C-1P...
Page 2: Important Safeguards And Warnings
NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2004/108/EC.
Page 3 NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
Page 4: Table Of Contents
NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 TABLE OF CONTENTS TABLE OF CONTENTS ....................4 1. FOREWORD INFORMATION ..................6 1.1. General Characteristics ..................6 1.2. NVIP-5DN7000C-1P tech specification ............7 1.3. Camera dimension ....................8 1.4. Package contents ....................9 2.
Page 6: Foreword Information
Network protocol support : HTTP, TCP/IP, IPv4/v6, UDP, HTTPS, Multicast, FTP, DHCP, DDNS, NTP, RTSP, RTP, UPnP, SNMP, QoS, • Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration • Power supply: 12VDC, PoE (Power over Ethernet)
Page 7: Nvip-5Dn7000C-1P Tech Specification
NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 FOREWORD INFORMATION 1.2. NVIP-5DN7000C-1P specification Model NVIP-5DN7000C-1P Pick-up Element 1/2.5”, 5M Progressive Scan CMOS Imager Resolution 5 megapixels Color: 0.2 lx / F 1.2 Min. Illumination B/W: 0.02 lx / F 1.2 S/N Ratio >...
Page 9: Package Contents
NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 FOREWORD INFORMATION 1.4. Package contents 1.4. Package contents After you open the package make sure that the following elements are inside: After you open the package make sure that the following elements are inside: •...
Page 10: Start-Up And Initial Ip Camera Configuration
NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Description of connectors and control tools NVIP-5DN7000C-1P 1. Alarm input/output 2. ’Reset’ button (reverts to factory defaults) 3. Power socket 4. Power indicator 5.
Page 11: Nvip-5Dn7000C-1P Lens Mount
NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION NVIP-5DN7000C-1P lens mount 2.2. Blocking screw Lens Mount: 1. Remove the protecting cap. 2. Attach the C/CS lens adapter if necessary. 3. Attach the lens to the camera by turning it clockwise.
Page 12: Starting The Ip Camera
START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also connect it directly via power supply adapter with parameters compatible with camera power supply specification.
Page 13: Initial Configuration Via The Web Browser
192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
Page 14: Network Connection Utilizing Web Broswer
NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 25 fps speed.
Page 15 NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: •...
Page 16: Connection With Ip Camera Via The Other Browser
NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3.3. Connection with IP camera via other browser eg. Chrome, Mozilla Firefox, Safari ) It is also possible to connect to the camera using Mozilla Firefox, but this browser doesn't offer full functionality of the camera, so the recommended browser is Internet Explorer.
Page 17 NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER After downloading and running it, a window depicting installation of particular components is then displayed. After proper installation pictures from the camera should become visible All rights reserved © AAT Holding sp. z o.o.
Page 18: Www Interface - Working With Ip Camera
NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live pictures 1. Main tabs Home — live view page System — camera settings ( IP, recording, sending alarm messages, motion detection) Streaming —...
Page 19 NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA - Snapshot - saves the current frame in JPEG format - Video Streaming pause/play button - Web recording to AVI button 5. Video streaming information. Right mouse button click on the live screen view displays additional information about actual video and audio transition parameters.
Page 20: Electric Connectors And Accesories
5.1. Connecting power supply to the camera. The camera is supplied by using RJ45 network socket. To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also use a power injector compatible with IEEE 802.3af standard.
Page 21: Sd Card Installation
NVIP-5DN7000C-1P User’s manual (short form) ver.1.0 ELECTRIC CONNECTORS AND ACCESORIES • Alarm output electric connections Indicator Output + Indicator IP Camera Output - power supply 5.3. SD card installation Camera supports SD and SDHC cards with their capacity up to 16GB. In order to install the card properly, please follow the instructions below: •...
Page 22: Restoring Factory Defaults
• log on after approx. 1 minute using default IP address (http://192.168.1.200) and default user name (root) and password (pass) In the NVIP-5DN7000C-1P reset button is located as depicted below. Non metal, thin object (e.g. match) is recommended for pushing it.
Page 24 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-02-04 AN...
Page 25 I n s t r u k c j a o b s ł u g i ( s h o r t ) NVIP-5DN7000C-1P...
Page 26 NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. UWAGI I OSTRZE ENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do u ytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
Page 27: Warunki Bezpieczeństwa
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.
Page 28: Spis Treści
2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ....... 10 2.1. Opis złącz elektrycznych oraz elementów regulacyjnych ......... 10 2.2. Monta obiektywu kamery NVIP-5DN7000C-1P ........... 11 2.3. Uruchomienie kamery IP ................... 12 2.4. Konfiguracja parametrów przy u yciu przeglądarki internetowej ....13 3.
Page 29 NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. SPIS TREŚCI Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
Page 30: Informacje Wstępne
Obsługa protokołów: HTTP, TCP/IP, IPv4/v6, UDP, HTTPS, Multicast, FTP, DHCP, DDNS, NTP, RTSP, RTP, UPnP, SNMP, QoS, • Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na ywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP • Zasilanie 12VDC oraz PoE (Power over Ethernet)
Page 31: Dane Techniczne Nvip-5Dn7000C-1P
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1.2. Dane techniczne NVIP-5DN7000C-1P Model NVIP-5DN7000C-1P Przetwornik obrazu 1/2,5”, 5M Progressive Scan CMOS Rozdzielczość przetwornika 5 megapikseli Kolor: 0.2 lux dla F 1.2 Czułość B/W: 0.02 lux dla F 1.2 Stosunek sygnału do szumu >...
Page 32: Wymiary Kamery
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1.3. Wymiary kamery Wymiary podano w mm. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
Page 33: Zawartość Opakowania
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1.4. Zawartość opakowania Po otwarciu nale y upewnić się czy w opakowaniu znajdują się następujące elementy: • Kamera IP • Torebka z akcesoriami monta owymi • Skrócona instrukcje obsługi urządzenia. • Płyta CD z instrukcją obsługi i oprogramowaniem Je eli którykolwiek z elementów został...
Page 34: Uruchamianie I Wstępna Konfiguracja Kamery Ip
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis złącz elektrycznych oraz elementów regulacyjnych Kamera NVIP-5DN7000C-1P 1. Złącze wejść i wyjść alarmowych 2. Przycisk Reset 3. Gniazdo zasilania 12VDC 4.
Page 35: Monta Obiektywu Kamery Nvip-5Dn7000C-1P
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Monta obiektywu kamery NVIP-5DN7000C-1P 2.2. Śruba blokująca Monta obiektywu: 1. Usuń gumkę ochronną z przodu kamery. 2. Ustaw pierścień C/CS jeśli obiektyw posiada mocowanie typu C. 3. Przykręć obiektyw.
Page 36: Uruchomienie Kamery Ip
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Uruchomienie kamery IP W celu uruchomienia kamery nale y podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE w standardzie zgodnym z IEEE 802.3af.
Page 37: Konfiguracja Parametrów Przy U Yciu Przeglądarki Internetowej
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP • Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu, nale y się w niego zaopatrzyć...
Page 38: Połączenia Sieciowe Za Pomocą Przeglądarki Www
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poni sze wymagania dotyczą połączenia z kamerą IP przy zało eniu płynnego wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 25kl/s.
Page 39 NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Je eli instalacja przeprowadzona w ten sposób się nie powiedzie nale y zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić nale y w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe >...
Page 40: Połączenie Sieciowe Z Kamera Ip Za Pomocą Innych Przeglądarek
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.3. Połączenie sieciowe z kamera IP za pomocą innych przeglądarek (np. Chrome, Mozilla Firefox, Safari ) Mo liwe jest równie połączenie z kamerą przy pomocy innych przeglądarek, ale połączenie takie mo e nie oferować...
Page 41 NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Następnie pojawi się okno potwierdzające instalację poszczególnych komponentów. Po prawidłowym zainstalowaniu niezbędnych składników w oknie przeglądarki powinien pojawić się obraz z kamery. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
Page 42: Interfejs Www - Praca Z Kamerą
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na ywo 1. Menu podglądu i konfiguracji kamery Podgląd — podgląd obrazu na ywo z kamery Konfiguracja — ustawienia kamery ( np. IP, nagrywanie, powiadomienia, detekcja ruchu) Strumień...
Page 43 NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ - zdjęcie - zapis aktualnego obrazu jako plik *.JPG - zatrzymanie/uruchomienie podglądu na ywo -zapis aktualnego obrazu jako plik AVI 5. Parametry aktualnie zdefiniowanych strumieni. Po podwójnym kliknięciu lewym przyciskiem myszy na ekranie wideo dostępne są dodatkowe informacje o aktualnie wyświetlanym obrazie.
Page 44: Połączenia Elektryczne I Złącza Akcesoriów
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Podłączenie zasilania kamery Kamera mo e być zasilana przez zewnętrzny zasilacz o parametrach zgodnych z zasilaniem kamery lub przez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE (IEEE 802.3af). Do zasilenia kamery poprzez PoE nale y u yć...
Page 45: Instalacja Karty Sd
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW • Typowe połączenia przekaźnikowego wyjścia alarmowego . Sygnalizator Wyjście + Zasilanie Kamera IP Wyjście - sygnalizatora 5.3. Instalacja karty SD Kamera obsługuje karty microSD i microSDHC o pojemności do 16GB. W celu prawidłowej instalacji karty nale y postępować...
Page 46: Przywracanie Ustawień Fabrycznych Kamery
NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umo liwiają resetowanie ustawień: • programowo (z poziomu przeglądarki) restartowanie ustawień kamery • sprzętowo (przy u yciu przycisku reset) przywracanie ustawień fabrycznych kamery.
Page 47 NVIP-5DN7000C-1P Skrócona instrukcja obsługi wer.1.0. NOTATKI Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
Page 48 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-02-04 AN...
