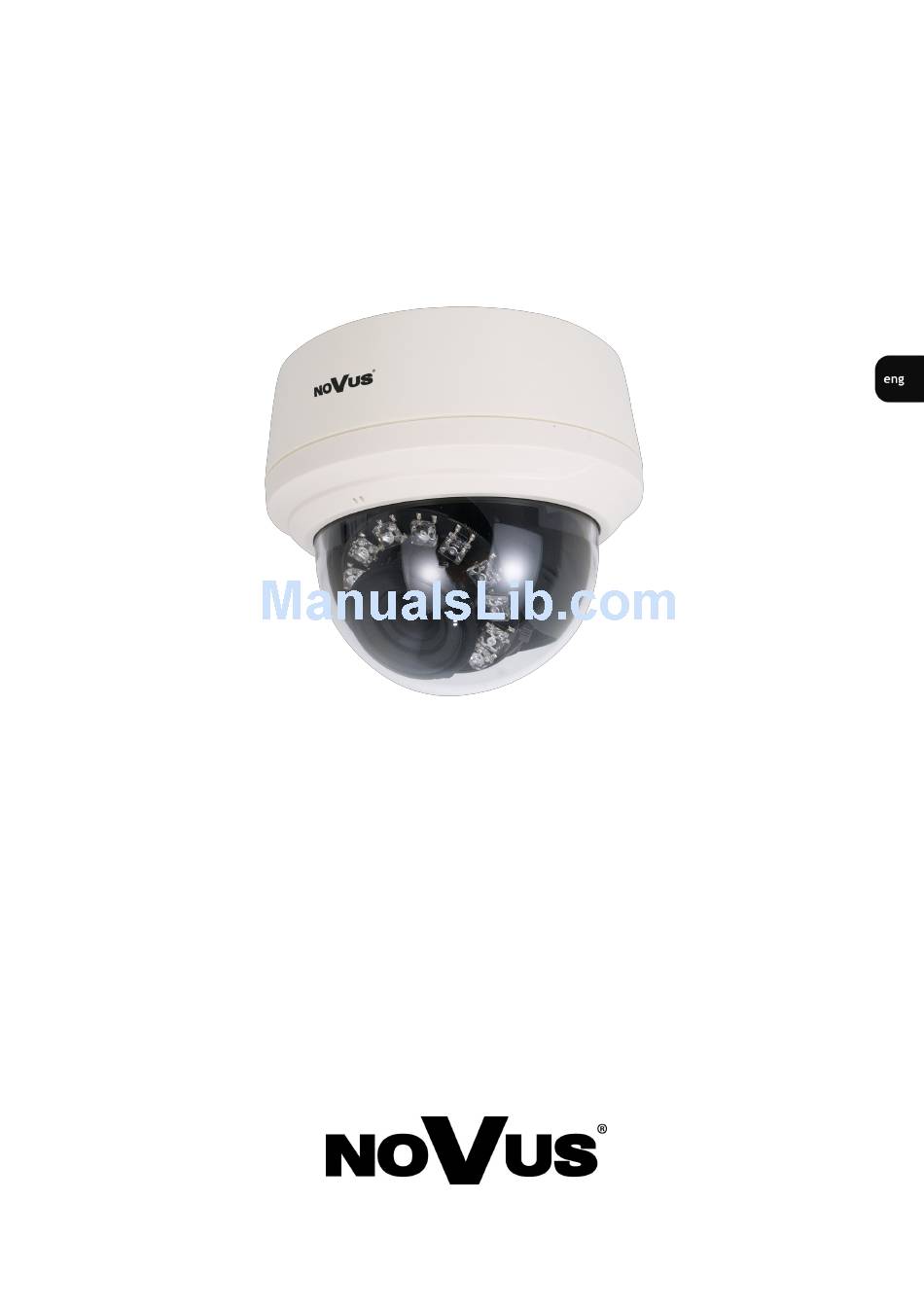

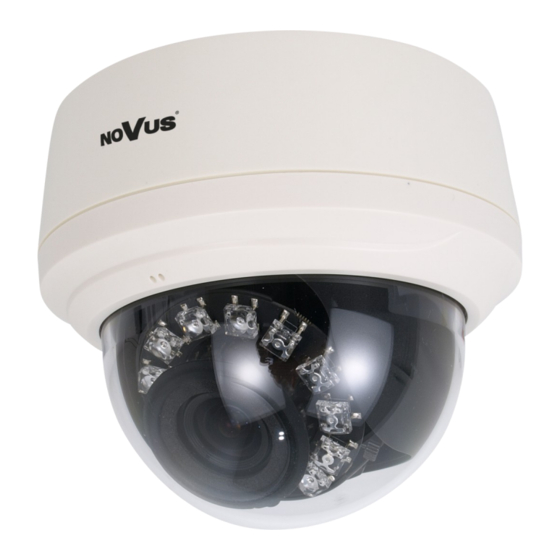

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-2DN5001D/IR-1P NVIP-3DN5001D/IR-1P NVIP-5DN5001D/IR-1P...

  • Page 2: Important Safeguards And Warnings

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.
  • Page 3 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDISPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQEUSTED TO FAMILIARIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 TABLE OF CONTENTS TABLE OF CONTENTS ..................... 4 1. FOREWORD INFORMATION ..................5 1.1. General Characteristics ..................5 1.2. Specification .......................6 1.3. Camera dimension ....................7 1.4. Package contents ....................7 2.

  • Page 5: Foreword Information

    Network protocol support : ONVIF 2.2)/Profile S, HTTP, TCP/IP, IPv4/v6, UDP/IP, RTSP, FTP, DHCP, NTP, PPoE, SMTP Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration Power supply: 12VDC, PoE (Power over Ethernet)

  • Page 6: Specification

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 FOREWORD INFORMATION 1.2. Specification NVIP-2DN5001D/IR-1P NVIP-3DN5001D/IR-1P NVIP-5DN5001D/IR-1P IMAGE 2 MPX, CMOS imager, 1/2.8”, 3 MPX, CMOS imager, 1/3”, 5 MPX, CMOS imager, 1/2.5”, Pick-up Element progressive scan progressive scan progressive scan Number of Effective Pixels...

  • Page 7: Camera Dimension

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 FOREWORD INFORMATION 1.3. Camera dimensions 1.4. Package contents After you open the package make sure that the following elements are inside: IP camera Accessories bag RJ-45 Coupler BNC Test Cable Short version of user’s manual...

  • Page 8: Start-Up And Initial Ip Camera Configuration

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 1.4. Package contents After you open the package make sure that the following elements are inside: 2.1. Description of connectors and control tools...
  • Page 9 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.2. Camera mounting 1. Press down on the tab marked with an arrow to lift up the dome cover slightly. While pressing on tab, twist the dome cover counter clockwise just a few degrees to release dome cover from back clips.
  • Page 10 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.3 Zoom and focus adjustment Zoom Focus 1. Press down on the tab marked with an arrow to lift up the dome cover slightly. While pressing on tab, twist the dome cover counter clockwise just a few degrees to release dome cover from back clips.

  • Page 11: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also connect it directly via power supply adapter with parameters compatible with camera power supply specification.

  • Page 12: Initial Configuration Via The Web Browser

    PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 13: Network Connection Via Web Broswer

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 NETWORK CONNECTION VIA WEB BROWSER 3. NETWORK CONNECTION VIA WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming image display in 1920x1080 resolution and 25 fps speed.
  • Page 14 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 NETWORK CONNECTION VIA WEB BROWSER If your computer has Flash Player installed, the main screen for the camera web interface opens. From here you can view and configure the camera. NOTE: If your computer does not have Flash Player installed, you will be prompted to select if you...
  • Page 15 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 NETWORK CONNECTION VIA WEB BROWSER NOTE: If you are running Windows Vista/7/8 with Internet Explorer 11, the ActiveX applet can be blocked through browser security settings. In this situation, you should: add the IP address of the ca- mera to the view of compatibility (Tools ->...
  • Page 16 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 NETWORK CONNECTION VIA WEB BROWSER After making the changes, restart the browser, re-connect to the camera and log on. All rights reserved © AAT Holding sp. z o.o.

  • Page 17: Www Interface - Working With Ip Camera

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live pictures 1. Camera settings Live Video - Live video preview Playback - Local recordings playback...
  • Page 18 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 2. Video Parameter Stream - Stream ID (choose one from available streams) Bite Rate Type - Information about bit rate type Bit Rate (kbps) - Information about bit rate...

  • Page 19: Electric Connectors And Accesories

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. Connecting power supply to the camera. Camera can be supplied using external power supply unit corresponding with the camera parameters or by using RJ45 network socket and PoE (IEEE 802.3af) power supply unit.

  • Page 20: Sd Card Installation

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 ELECTRIC CONNECTORS AND ACCESORIES Alarm output Camera alarm output is an relay output type. Alarm output relay maximum load: 12 VDC / 300mA. Alarm output electric connections Indicator Alarm Output (+) Alarm OUT1...

  • Page 21: Restoring Factory Defaults

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P User’s manual (short form) ver.1.0 RESTORING FACTORY DEFAULTS 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via: software (web browser level) hardware (using reset button) 6.1. Restoring factory defaults by software means User can restore default settings of the IP camera except network settings (optional). To restore to default settings go to: Maintenance ->...
  • Page 22 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-08-07 TF MM...
  • Page 23 ł u g i ( s k r ó c o n a ) NVIP-2DN5001D/IR-1P NVIP-3DN5001D/IR-1P NVIP-5DN5001D/IR-1P...
  • Page 24 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 25 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 26 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE ....................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne ....................6 1.3. Wymiary kamery ....................7 1.4. Zawartość opakowania ..................7 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......8 2.1.

  • Page 27: Informacje Wstępne

    Obsługa prtokołów: ONVIF (2.2)/Profile S, HTTP, TCP/IP, IPv4/v6, UDP/IP, RTSP, FTP, DHCP, NTP, PPoE, SMTP Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP Zasilanie 12VDC oraz PoE (Power over Ethernet)

  • Page 28: Dane Techniczne

    Obsługiwane protokoły siecio- ONVIF (2.2)/Profile S, HTTP, TCP/IP, IPv4/v6, UDP/IP, RTSP, FTP, DHCP, NTP, PPoE, NTP, SMTP Programy na PC NOVUS NMS, Internet Explorer, Google Chrome, Opera, Mozilla Firefox POZOSTAŁE FUNKCJE Menu ekranowe w oknie przeglądarki, języki: polski, angielski, rosyjski i inne Strefy prywatności...

  • Page 29: Wymiary Kamery

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 INFORMACJE WSTĘPNE 1.3. Wymiary kamery 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: Kamera IP Torebka z akcesoriami montażowymi Łącznik RJ-45 Kabel testowy BNC Szablon montażowy Skrócona instrukcja obsługi...

  • Page 30: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis złącz elektrycznych oraz elementów regulacyjnych 1. Obiektyw 6. Ostrość 2. Diody IR 7. Wyjście wideo - do celów serwisowych 3.

  • Page 31: Montaż Kamery

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Montaż kamery 1. Aby zdjąć klosz kamery należy nacisnąć zatrzask blokujący klosz, a następnie lekko uchylić i przekręcić sam klosz w kierunku przeciwnym do ruchu wskazówek zegara.

  • Page 32: Ustawienia Ostrości I Ogniskowej

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3 Ustawienia ostrości i ogniskowej Aby ustawić ostrość i ogniskową należy: Ogniskowa Ostrość 1. Aby zdjąć klosz kamery należy nacisnąć zatrzask blokujący klosz, a następnie lekko uchylić i przekręcić...

  • Page 33: Uruchomienie Kamery Ip

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE w standardzie zgodnym z IEEE 802.3af.

  • Page 34: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu, należy się w niego zaopatrzyć...

  • Page 35: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 25kl/s.
  • Page 36 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeśli na komputerze zainstalowany jest Flash Player, ekran główny interfejsu kamery, służący do podglądu obrazu z kamery i jej konfiguracji zostanie automatycznie wyświetlony. UWAGA: Jeśli na komputerze nie ma zainstalowanego Flash Playera, użytkownik zostanie poproszony o wybór technologii, przy użyciu której będzie wyświetlany obraz z kamery:...
  • Page 37 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW UWAGA: W przypadku pracy w systemie Windows Vista/7/8 z Internet Explorer 11 możliwe jest zablokowanie apletu ActiveX przez ustawienia zabezpieczeń przeglądarki. W tej sytuacji należy: do- dać adres IP kamery do Widoku Zgodności (Narzędzia → Ustawienia widoku zgodności, klikamy Dodaj).
  • Page 38 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Po wprowadzeniu zmian restartujemy przeglądarkę, ponownie łączymy się z kamerą i logujemy się. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

  • Page 39: Interfejs Www - Praca Z Kamerą

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na żywo 1. Menu konfiguracji kamery Podgląd wideo - podgląd obrazu na żywo Odtwarzaj - odtwarzanie nagrań z karty SD Dane urządzenia...
  • Page 40 NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 INTERFEJS WWW - PRACA Z KAMERĄ 2. Ustawienia Video Strumień - wybór strumienia Typ kompresji - informacja o typie kompresji (VBR lub CBR) Bitrate (kbps) - informacja o strumieniu wideo (500 ~ 12000 kbps)

  • Page 41: Połączenia Elektryczne I Złącza Akcesoriów

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Podłączenie zasilania kamery Kamera może być zasilana przez zewnętrzny zasilacz o parametrach zgodnych z zasilaniem kamery lub przez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE (IEEE 802.3af). Do zasilenia kamery poprzez PoE należy użyć...

  • Page 42: Instalacja Karty Sd

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW Wyjście alarmowe Wyjście alarmowe kamery jest wyjściem przekaźnikowym. Maksymalne obciążenie wyjścia alarmowego: 12 VDC / 300mA Typowe połączenia przekaźnikowego wyjścia alarmowego. Sygnalizator Wyjście alarmowe (+) Alarm OUT1 (szary)

  • Page 43: Przywracanie Ustawień Fabrycznych Kamery

    NVIP-2DN5001D/IR-1P, NVIP-3DN5001D/IR-1P, NVIP-5DN5001D/IR-1P Skrócona instrukcja obsługi wer.1.0 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP marki NOVUS umożliwiają resetowanie ustawień: programowo (z poziomu przeglądarki) sprzętowo (przy użyciu przycisku reset) 6.1. Programowe przywracanie ustawień fabrycznych kamery IP Przywracanie ustawień fabrycznych kamery IP powoduje przywrócenie wszystkich domyślnych ustawień...
  • Page 44 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-08-07 TF MM...
