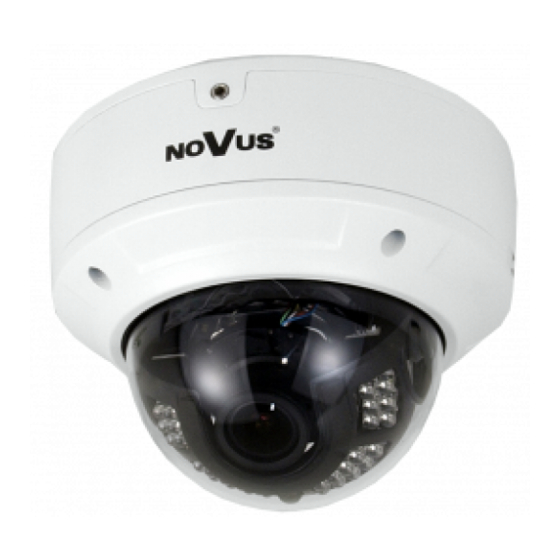

Erratum for the user's manual
Errata instrukcji obsługi
NVIP-5V-6402M/F
THE PRODUCT NAME HAS BEEN CHANGED:
OLD NAME: NVIP-5DN3615AV/IR-1P/F
NEW NAME: NVIP-5V-6402M/F
TECHNICAL PARAMETERS HAVE NOT CHANGED
NAZWA PRODUKTU ZOSTAŁA ZMIENIONA:
STARA NAZWA: NVIP-5DN3615AV/IR-1P/F
NOWA NAZWA: NVIP-5V-6402M/F
PARAMETRY TECHNICZNE NIE ULEGŁY ZMIANIE
All rights reserved ©/ Wszelkie prawa zastrzeżone ©
AAT Holding S.A., 431 Pulawska St., 02-801 Warsaw, Poland
tel.: +4822 546 07 00, fax: +4822 546 07 59
www.novuscctv.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-5DN3615AV/IR-1P/F and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVIP-5DN3615AV/IR-1P/F

Summary of Contents for Novus NVIP-5DN3615AV/IR-1P/F

  • Page 1 Erratum for the user’s manual Errata instrukcji obsługi NVIP-5V-6402M/F THE PRODUCT NAME HAS BEEN CHANGED: OLD NAME: NVIP-5DN3615AV/IR-1P/F NEW NAME: NVIP-5V-6402M/F TECHNICAL PARAMETERS HAVE NOT CHANGED NAZWA PRODUKTU ZOSTAŁA ZMIENIONA: STARA NAZWA: NVIP-5DN3615AV/IR-1P/F NOWA NAZWA: NVIP-5V-6402M/F PARAMETRY TECHNICZNE NIE ULEGŁY ZMIANIE All rights reserved ©/ Wszelkie prawa zastrzeżone ©...

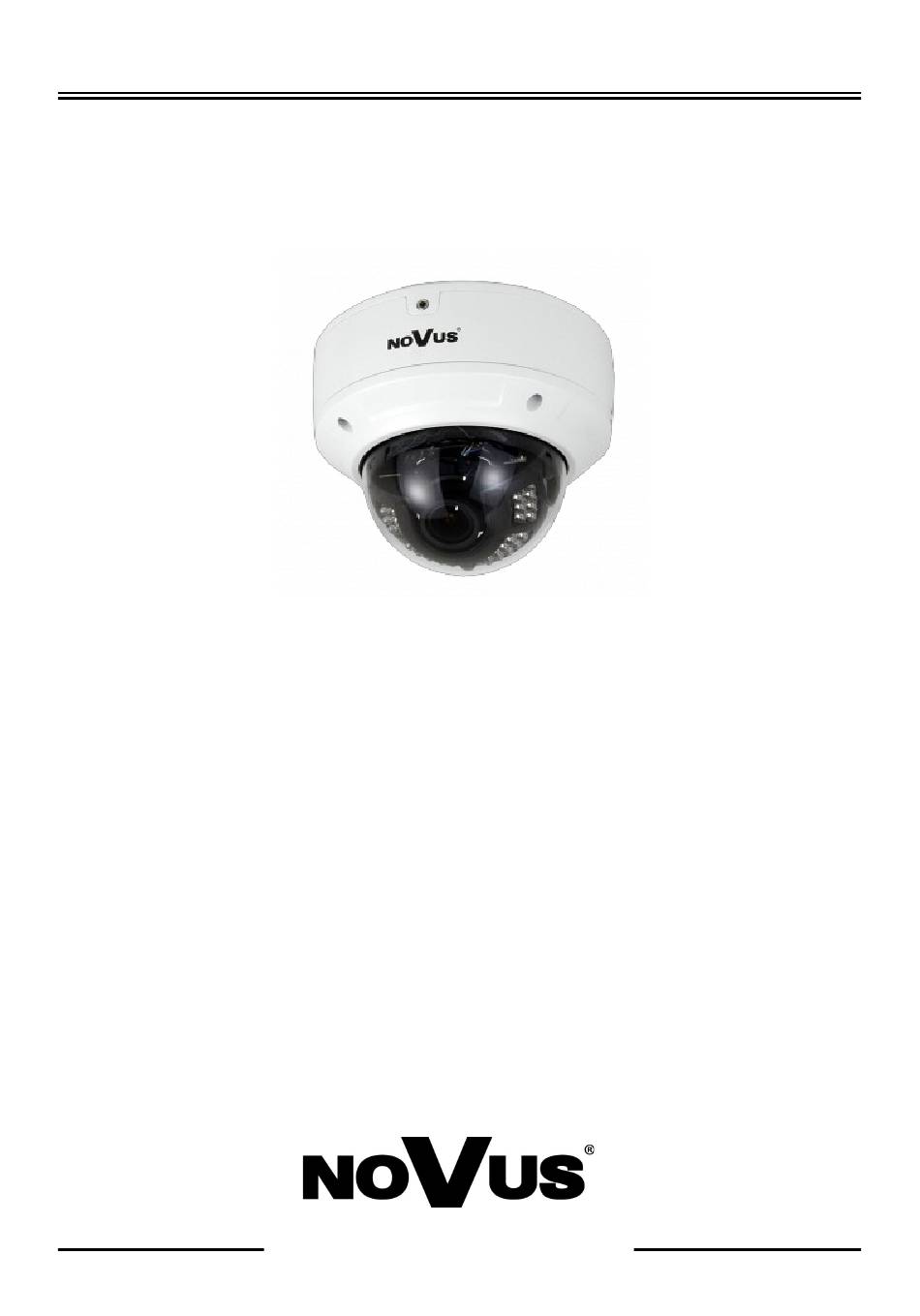

  • Page 2 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-5DN3615AV/IR-1P/F...
