U s e r ' s m a n u a l
( s h o r t f o r m )
NVIP-5DN3613AH/IR-1P/F

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-5DN3613AH/IR-1P/F and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Novus NVIP-5DN3613AH/IR-1P/F

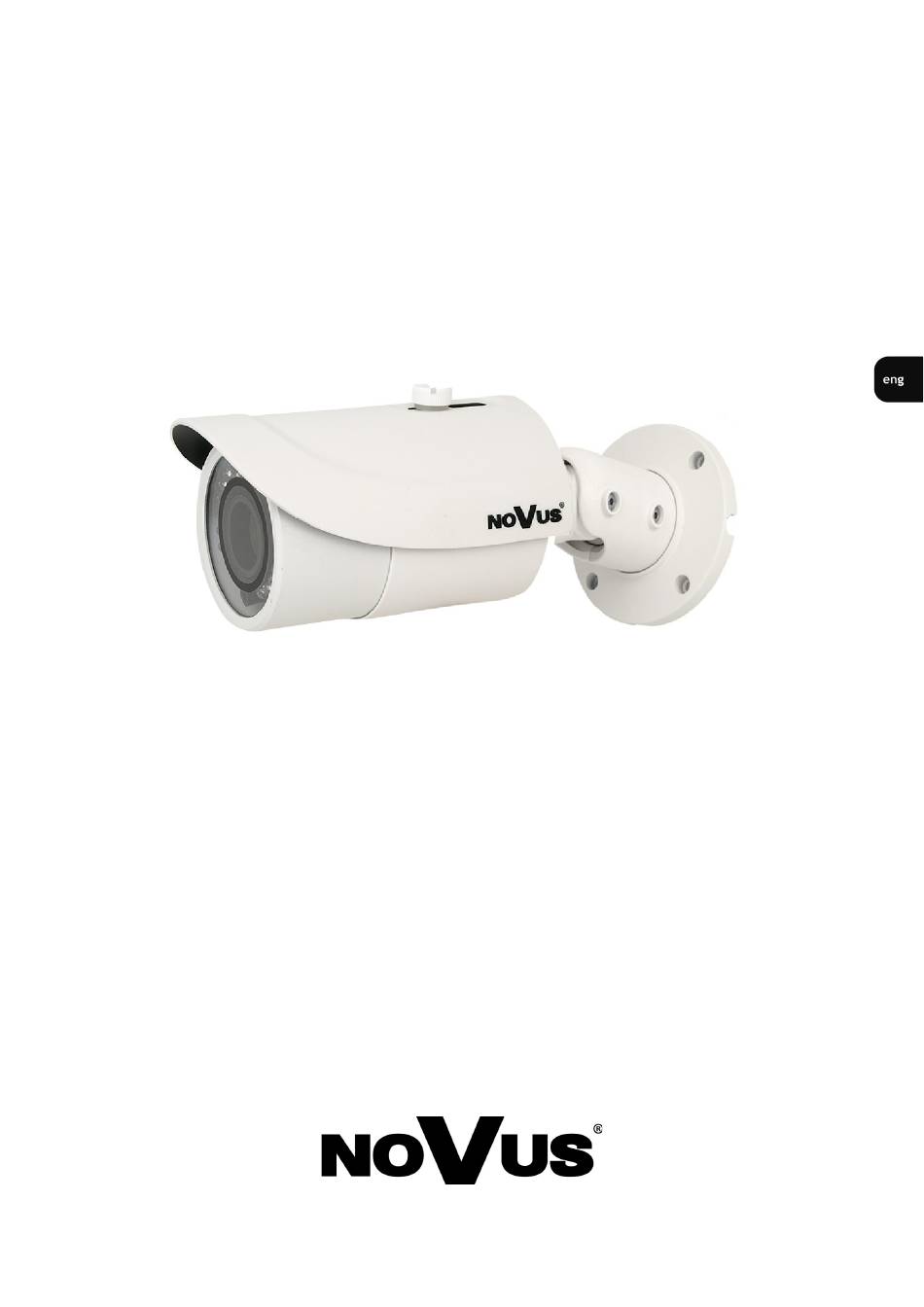

  • Page 1 U s e r ’ s m a n u a l ( s h o r t f o r m ) NVIP-5DN3613AH/IR-1P/F...
  • Page 2: Important Safeguards And Warnings

    NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2014/30/UE) and LVD (2014/35/UE) Directives EMC (2014/30/UE) and LVD (2014/35/UE) Directives CE Marking CE Marking Our products are manufactured to comply with the requirements of the following directives and...
  • Page 3 NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4: Foreword Information

     Wide range of responses to alarm events: e-mail with attachment, saving file on FTP server and triggering alarm output, saving file on SD card Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring,   playback and remote IP devices administration ...
  • Page 5: Technical Specification

    NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 FOREWORD INFORMATION 1.2. Technical specification IMAGE Image Sensor 5 MPX CMOS sensor 1/2.5” APTINA Number of Effective Pixels 2592 (H) x 1944 (V) 0.017 lx/F1.4 - color mode, Min. Illumination 0 lx (IR on) - B/W mode...
  • Page 6 NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 FOREWORD INFORMATION IR LED LED Number Range 50 m Angle 120° INTERFACES Video Output BNC, 1.0 Vp-p, 75 Ohm Audio Input/Output 1 x Jack (3.5 mm)/1 x Jack (3.5 mm) Alarm Input/Output...
  • Page 7 NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 FOREWORD INFORMATION 1.3. Camera dimensions 1.4. Package contents After you open the package make sure that the following elements are inside:  IP camera  Accessories bag  Short version of user’s manual If any of this elements has been damaged during transport, pack all the elements back into the original box and contact your supplier for further assistance.
  • Page 8: Start-Up And Initial Camera Configuration

    NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL CAMERA CONFIGURATION 1.4. Package contents 2.1 Description of connectors and control tools After you open the package make sure that the following elements are inside: ...
  • Page 9 NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.2. Connecting power supply to the camera. Camera can be supplied using external power supply unit corresponding with the camera parameters or by using RJ45 network socket and PoE (802.3af) power supply unit.
  • Page 10 START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch. To power it up you can connect it directly via power supply adapter with parameters compatible with camera power supply specification, or camera can be powered with PoE (IEEE 802.3af ) compatible...
  • Page 11 192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 12 NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 NETWORK CONNECTION USING WEB BROWSER 3. NETWORK CONNECTION USING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 2592x1520 resolution and 30 fps speed.
  • Page 13 NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 NETWORK CONNECTION USING WEB BROWSER WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
  • Page 14 NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 NETWORK CONNECTION USING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: ...
  • Page 15: Remote Preview

    NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 REMOTE PREVIEW 4. USING AND CONFIGURING 4.1 Remote Preview Interface 1. View settings Original size Automat- ic Size Fill screen Full Screen 2. Camera functions Live View On/Off Take a snapshoot Zoom In/out...
  • Page 16 NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 REMOTE PREVIEW 4.2 Focus and Zoom Settings Camera got build in panel that allow user to set Zoom and Focus Value Zoom Out Zoom In Focus - Focus + One key focus Auto Zoom Menu On/Off 5.
  • Page 17: Installation

    NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 CONNECTORS AND ACCESORIES Alarm output Camera alarm output is an relay output type.  Alarm output electric connections Indicator Alarm Output (+) Alarm NO IP Camera Indicator Alarm power Output (-) supply Alarm COM 5.4 SD card...
  • Page 18: Restoring Factory Defaults

    NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 RESTORING FACTORY DEFAULTS 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via:  software (web browser level)  hardware (using reset button) 6.1. Restoring factory defaults by software means User can restore default settings of the IP camera except network settings.
  • Page 19 NVIP-5DN3613AH/IR-1P/F - User’s manual (short form) ver 1.0 NOTES All rights reserved © AAT Holding S.A.
  • Page 20 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-08-24 JZ MK wer. 1.0...
  • Page 21 ł u g i ( s k r ó c o n a ) NVIP-5DN3613AH/IR-1P/F...
  • Page 22 NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA UWAGI I OSTRZEŻENIA Dyrektywy EMC (2014/30/UE) i LVD (2014/35/UE) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2014/30/UE. - Niskonapięciowa LVD 2014/35/UE. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do...
  • Page 23: Warunki Bezpieczeństwa

    NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO SAMODZIELNIE OTWIERAĆ OBUDOWY URZĄDZENIA I DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW.
  • Page 24: Informacje Wstępne

     z załącznikiem, zapis pliku na serwer FTP (oraz wyzwolenie wyjścia alarmowego, zapis pliku na kartę SD Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu  „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP  Analiza obrazu (VCA) sabotaż...
  • Page 25: Dane Techniczne

    NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne OBRAZ Przetwornik obrazu 5 MPX, matryca CMOS, 1/2.5”, APTINA Liczba efektywnych pikseli 2592 (H) x 1944 (V) 0.017 lx/F1.4 - tryb kolorowy, Czułość 0 lx (IR wł.) - tryb czarno-biały...
  • Page 26 NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE OŚWIETLACZ IR Liczba LED Zasięg 50 m Kąt świecenia 120° INTERFEJSY Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm Wejścia/wyjścia audio 1 x Jack (3.5 mm)/1 x Jack (3.5 mm) Wejścia/wyjścia alarmowe...
  • Page 27 NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.3. Wymiary kamery 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy:  Kamera IP  Torebka z akcesoriami montażowymi  Skrócona instrukcja obsługi. Jeżeli którykolwiek z elementów został uszkodzony w transporcie, należy spakować zawartość...
  • Page 28 NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis złącz elektrycznych oraz elementów regulacyjnych 1. Wyjście wideo BNC 2. Wyjście audio (HP) 3. Wejście audio (MIC) 4. Złącze zasilania kamery 12VDC 5.
  • Page 29 NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE Uwaga! W celu zapewnienia deklar owanej szczelności należy zabezpieczyć uchwyt kamer y przed wciekaniem wody do jego środka. W przypadku instalacji na nierównych/chropowatych po- wierzchniach, miejsce instalacji uchwytu należy dodatkowo uzupełnić masą uszczelniającą. Szczegól- ną...
  • Page 30: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4 Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania...
  • Page 31 NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP  Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Komputer Kamera IP Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu, należy się w niego zaopatrzyć we własnym zakresie.
  • Page 32: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 2592x1520 dla 30kl/s.
  • Page 33 NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.
  • Page 34 NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić:...
  • Page 35 NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Widok zdalnego podglądu 1. Ustawienia obrazu Oryginalny rozmiar Rozmiar automatyczny Dostosuj do ekranu Pełny ekran 2. Funkcje kamery Podgląd na żywo włącz/wyłącz Zrób zdjęcie...
  • Page 36 NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA ZŁĄCZA AKCESORIÓW 4.2 Ustawienia ostrośći i ogniskowej Kamera posiada wbudowany panel boczny, który umożliwia zdalne sterowanie zoomem i focusem. Oddal Przybliż Fokus- Fokus- Wyostrz Teraz Panel sterowania obiektywem wł/wył 5. POŁĄCZENIA ZŁĄCZA AKCESORIÓW 5.1.
  • Page 37 NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA ZŁĄCZA AKCESORIÓW Wyjście alarmowe Wyjście alarmowe kamery jest wyjściem przekaźnikowym.  Typowe połączenia przekaźnikowego wyjścia alarmowego. Sygnalizator Wyjście alarmowe (+) Alarm NO Kamera IP Zasilanie Wyjście sygnalizatora Alarmowe (-) Alarm COM 5.4.
  • Page 38: Przywracanie Ustawień Fabrycznych Kamery

    NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umożliwiają resetowanie ustawień:  programowo (z poziomu przeglądarki)  sprzętowo (przy użyciu przycisku reset) 6.1. Programowe przywracanie ustawień fabrycznych kamery IP Przywracanie ustawień...
  • Page 39 NVIP-5DN3613AH/IR-1P/F - Skrócona instrukcja obsługi wer. 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 40 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2018-08-24 JZ MK wer. 1.0...
